Ermeto Schneidringdpr 18 L

Schneidring für Hydraulikrohr, ERMETO DPR 18 L – für 18 mm Rohr

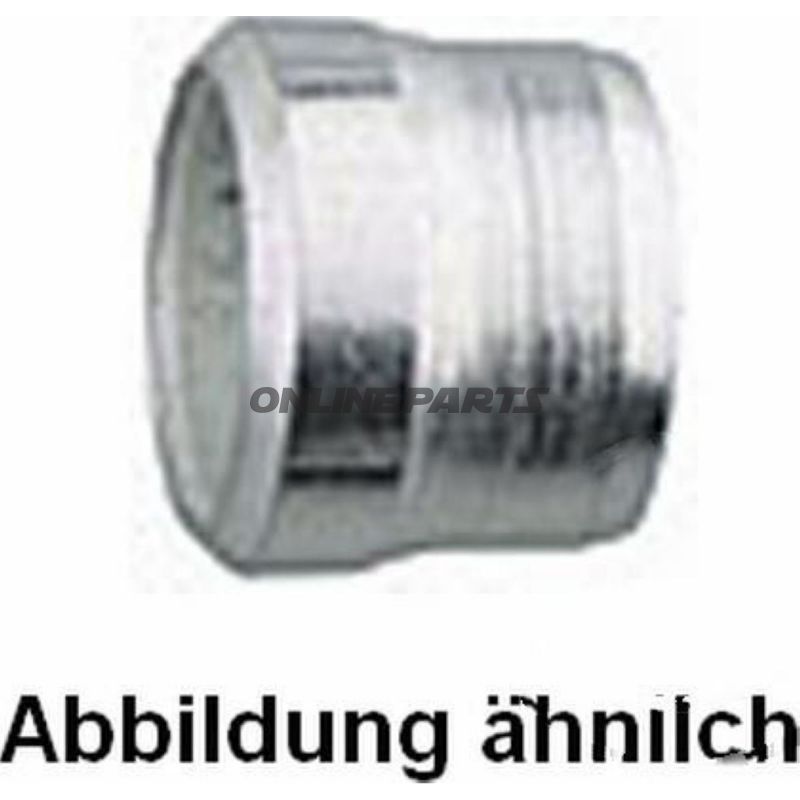

Produktname: ERMETO SCHNEIDRING DPR 18 L

Brand: Riegler
MPN: 650.16.62
GTIN: 4047322167819

Diese Schneidring (DPR 18 L) ist eine Präzisionskomponente zur Verbindung von Hydraulik- und Druckrohren mit einem Außendurchmesser von 18 mm. Sie wird in Verbindung mit ERMETO-Kompressionsverbindungen verwendet, wobei der Ring um das Rohr gespannt wird, um eine Abdichtung und mechanische Verriegelung in einer Fittingszusammenstellung zu erzielen. Zielgruppe sind Fachleute und Mechaniker, die mit Hochdruckinstallationen arbeiten und eine robuste, reproduzierbare Verbindung benötigen.

• Funktion: Die Schneidringrolle besteht darin, eine Abdichtung und einen mechanischen Griff zwischen dem Rohr und dem passenden Fittingskörper bei der Verbindung zu schaffen. Beim Zusammenbauen wird der Ring in den Fittingstrunk eingedrückt, dort kontrolliert verformt und greift die Rohroberfläche an, um Leckage und Verrutschen zu verhindern.
• Anwendungsbereich: Geeignet für Hydrauliksysteme und technische Installationen, bei denen der Rohraußendurchmesser (OD) 18 mm beträgt und der Systemdruck bis zu 315 bar reichen kann.
• Kompatibilität: Entwickelt für den Einsatz mit ERMETO-Kompressionsverbindungen und entsprechenden Fittingsystemen, die DPR-Typen akzeptieren. Prüfen Sie stets die Fittings-Spezifikationen und Montageanleitungen, um eine korrekte Passform und Dichtheit sicherzustellen.

Material und Eigenschaften

• Material: Verzinkter Stahl. Die galvanisierte Schicht bietet Korrosionsschutz in üblichen industriellen Umgebungen und trägt zu einer längeren Funktionslebensdauer im Vergleich zu unbearbeitetem Stahl bei.
• Druckklasse: Entwickelt für Anwendungen bis zu 315 bar bei korrekten Montagen.
• Abmessungen: Rohraußendurchmesser (OD) 18 mm. Länge (L): 10,5 mm.

Technischer Hinweis zur Montage

• Die Funktion der Schneidring hängt von einer korrekten Montage im vorgesehenen Fittingskörper ab. Befolgen Sie die Montagesequenz des Herstellers und die Momentwerte, um eine zuverlässige Abdichtung zu erreichen.
• Die Oberflächenbeschaffenheit des Rohrs muss frei von groben Kratzern, Graten oder losen Partikeln sein. Eventuelle Verformungen oder interne Beschichtungen können die Abdichtung beeinträchtigen.
• Die Materialwahl (verzinkter Stahl) wird für allgemeine Hydraulikumgebungen empfohlen; bei anspruchsvollen korrosiven Umgebungen oder spezifischen Medien sollte die Materialverträglichkeit separat bewertet werden.

Kurze Zusammenfassung

Riegler ERMETO Schneidring DPR 18 L (MPN 650.16.62, GTIN 4047322167819) ist eine galvanisch verzinkte Stahlringkomponente für Kompressionsverbindungen an 18 mm Rohren, konzipiert für den Einsatz in hydraulischen Systemen bis 315 bar. Das Produkt richtet sich an Fachkräfte, die mit der korrekten Montage von ERMETO-Fittings vertraut sind und eine stabile mechanische Verbindung zwischen Rohr und Fitting suchen.
