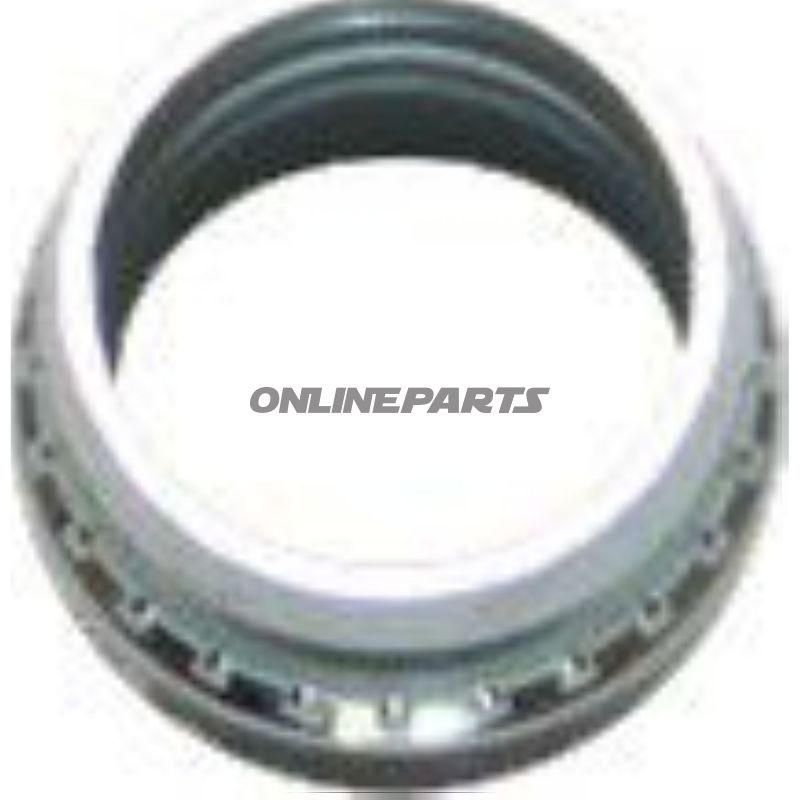

Schneidring (Ermeto) DPR für Rohr 10 mm, für Druck bis 315 bar
Produktübersicht: Diese Schneidring von Riegler (MPN: 650.16.39, GTIN: 4047322167789) ist eine Ermeto-Typ Schneidring (DPR) vorgesehen zur Montage an einem Rohrdurchmesser von 10 mm außerhalb. Sie wird in hydraulischen und Druckluftsystemen verwendet, wo eine dichte, mechanische Verbindung zwischen Rohr und Fittings bei Arbeitsdruck bis zu 315 bar benötigt wird.
Funktion: Der Schneidring wirkt, indem er sich in die Außenfläche des Rohrs bei Anziehen der Verschraubungsmutter greift. Dadurch entsteht eine Metall-zu-Metall-Dichtung und eine mechanicische Verankerung zwischen Rohr und Schraubfitting ohne Schweissen oder Löten. Die Bauweise eignet sich für Systeme, bei denen eine Demontage und erneute Montage bei Wartungsarbeiten erforderlich sein kann.
- Rohr-Ø: 10 mm (Außen durchmesser).
- Zulässiger Arbeitsdruck: Bis zu 315 bar bei korrekten Montages standards und in Kombination mit kompatiblen Ermeto-Fittings.
- Länge: 10 mm (angegeben als Länge 1 in der Produktspezifikation).
Material und Oberflächenbehandlung: Die Schneidring ist aus verzinktem Stahl hergestellt. Die Verzinkung bietet Korrosionsschutz in normalen industriellen Umgebungen und verbessert den Schutz gegen Oberflächenkorrosion im Vergleich zu unbehandeltem Stahl. Die Materialwahl gewährleistet ausreichende Festigkeit, um die mechanischen Kräfte beim Anziehen und Druckbelastung aufzunehmen, während gleichzeitig die Dichtung der Gewindeverbindung unterstützt wird.
Technische Anwendung und Montagehinweise: Für eine korrekte Funktion muss das Rohrende senkrecht geschnitten und frei von Graten und Schmutz sein. Der Schneidring wird als Teil eines Ermeto-Fittingsystems montiert, wobei die Mutter mit dem spezifizierten Drehmoment angezogen wird, um sicherzustellen, dass der Schneidring in das Rohr beißt. Falsches Montagedrehmoment oder beschädigte Rohre können Leckagen oder unzureichende mechanische Verankerung verursachen. Verwenden Sie relevante Montageverfahren und Werkzeuge, die für Ermeto-/Kompessionssysteme empfohlen sind, um die spezifizierte Leistung von 315 bar zu erreichen.
Kompatibilität: Entwickelt zur Verwendung mit Fittings und Verbindungselementen innerhalb desselben Ermeto-kompatiblen Systems. Prüfen Sie, ob das gewählte Fitting für 10 mm Rohr-Ø und für den entsprechenden Arbeitsdruck ausgelegt ist. Materialkombinationen (Rohrmaterial vs. Schneidring) beeinflussen Dichtung und Haltbarkeit; verzinkter Schneidring ist insbesondere für Stahl- oder ähnliche Rohrmaterialien vorgesehen.
Identifikation: Das Produkt ist unter der Marke Riegler als Modellnummer (MPN) 650.16.39 gekennzeichnet. GTIN 4047322167789 kann für Lagerverwaltung und Beschaffungscontrolling verwendet werden.
Sicherheits- und Dokumentationshinweise: Verwenden Sie stets Komponenten, die für die aktuellen Druck- und Temperaturbedingungen in Ihrem System zertifiziert und getestet sind. Befolgen Sie die Herstelleranweisungen für Montage und Wartung. Falls weitere technische Daten benötigt werden (z. B. Drehmomentwerte, materialbezogene Grenzwerte oder Kompatibilitätslisten), wird empfohlen, sich auf die technische Dokumentation von Rieglers oder die Produktseiten des Lieferanten zu beziehen.
