Entstoermasseband 350 Mm

Rauschreduzierendes Erdband 350 mm für Erdung und Absteifung

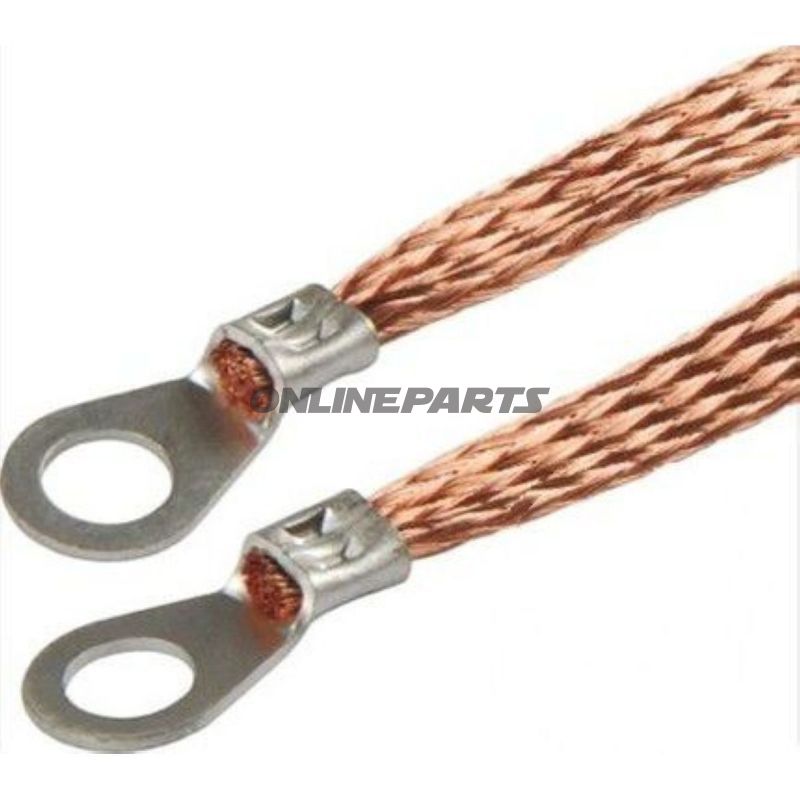

Produktübersicht: Dieses rauschreduzierende Erdband (GTIN: 4026736038458, MPN: 155.36.68) ist ein flaches Kupferband mit ringförmigen, unisolierten Aderendhülsen, die beidseitig aufgepresst sind. Es dient dazu, eine niederimpedante elektrische Verbindung zwischen Karosserie, Chassisteilen oder Abschirmungen und dem Erdpunkt herzustellen, um elektromagnetische Störungen zu reduzieren und eine stabile Erdverbindung in Fahrzeugen zu gewährleisten.

• Material: Massives Kupfer – gute elektrische Leitfähigkeit und Korrosionsbeständigkeit in üblichen Pkw- und Motorradumgebungen.
• Querschnitt: 8 mm² – ausgelegt, um bei Signal- und Erdströmen geringen Widerstand zu bieten.
• Länge (Lochabstand): 350 mm – Abstand zwischen den beiden Befestigungsbohrungen.
• Lochdurchmesser: 6,2 mm und 8,3 mm – zwei Größen für flexible Montage an verschiedenen Schrauben oder Erdungspunkten.
• Breite: 10 mm.
• Dicke: 1 mm.

Funktion und Anwendung: Das Erdband fungiert als niederimpedante Verbindung, die unerwünschte Stör- und Signalspeisungen von Karosserie- und Metallteilen zum Chassisboden ableitet. Die formgepressten Ringzungen an jedem Ende ermöglichen eine sichere Befestigung an Schrauben- oder Bolzenbefestigungen ohne zusätzliche Kontaktteile. Typische Anwendungen umfassen EMI-Abschirmung, Rückführung von Signalerde und Gewährleistung des Potentialausgleichs zwischen Komponenten im elektrischen System des Fahrzeugs.

Materialwahl und Eigenschaften: Kupfer wurde wegen seiner hohen elektrischen Leitfähigkeit und mechanischen Verformbarkeit gewählt. Die flache Ausführung des Bandes sorgt für große Kontaktfläche gegen Chassisflächen, wodurch Übergangswiderstände reduziert werden. Die unisolierten Ringzungen sind direkt auf das Band gekrimpt/gepresst, was eine robuste mechanische Verbindung und minimalen Kontaktwiderstand ergibt. Die Oberfläche kann je nach Installationsbedingungen in aggressiven Umgebungen (Salz, Feuchtigkeit) einer üblichen Korrosionsvorsorge bedürfen.

Montage und Kompatibilität: Die zwei unterschiedlichen Lochdurchmesser ermöglichen die Montage an Standardbolzen/-lochungen in Pkw und Motorrädern. Montieranleitung:

• Reinigen Sie die Kontaktflächen von Farbe, Lack und Korrosionsprodukten, um einen guten Metall-zu-Metall-Kontakt sicherzustellen.
• Platzieren Sie das Band so, dass die Kontaktfläche plan am Chassis anliegt, und befestigen Sie es mit passender Mutter/Schraube.
• Ziehen Sie mit passendem Drehmoment an, um lose Verbindungen zu vermeiden; prüfen Sie nach der Montage die visuelle und elektrische Verbindung.

Technische Vorteile für Werkstätten und Mechaniker: Dieses Erdband kombiniert einfache Montage mit niedrigem elektrischem Widerstand und Flexibilität zur Anpassung an vibrations- und bewegungsexponierte Bereiche. Die vorgeformten Ringzungen eliminieren die Notwendigkeit separater Anschlussklemmen und reduzieren die Anzahl der Kontaktpunkte.

Identifikation: Das Produkt wird unter MPN 155.36.68 verkauft und kann über GTIN 4026736038458 identifiziert werden. In den Produktdaten ist kein Markenname angegeben; MPN und GTIN sind bei Bestellung und Lagerverwaltung nützlich.

Hinweise: Die angegebenen Maße (Querschnitt, Länge, Breite, Dicke und Lochdurchmesser) sind wichtig bei der Auswahl des Montageorts und der Befestigungselemente. Entfernen Sie beschädigte oder korrodierte Kontaktflächen vor der Montage, um die angegebenen elektrischen Leistungen zu erreichen.
