Entstoermasseband 150 Mm

Rauschminderndes Erdband 150 mm zur Ableitung und Geräuschbegrenzung

Dieses rauschmindernde Erdband (GTIN: 4026736038373, MPN: 155.35.93) ist für elektrische Erdverbindungen und die Ableitung von Funkstörungen in Fahrzeugen vorgesehen. Das Produkt dient als niederohmige Verbindung zwischen Metallteilen und Masse, um elektrische Störungen zu reduzieren und die Signalstabilität in Systemen zu verbessern, in denen EMV und Störunterdrückung relevant sind.

Funktion und Anwendung

• Das Erdband stellt eine direkte elektrische Verbindung zwischen Karosserie/Metallteilen und Masse her, wodurch Potentialunterschiede verringert und hochfrequente Störungen abgeleitet werden.
• Kann für Verbindungen an Batterie, Motoraufhängung, Karosserieschraubverbindungen oder bei der Montage empfindlicher Elektronik verwendet werden, wenn zusätzliche Geräuschdämpfung erforderlich ist.

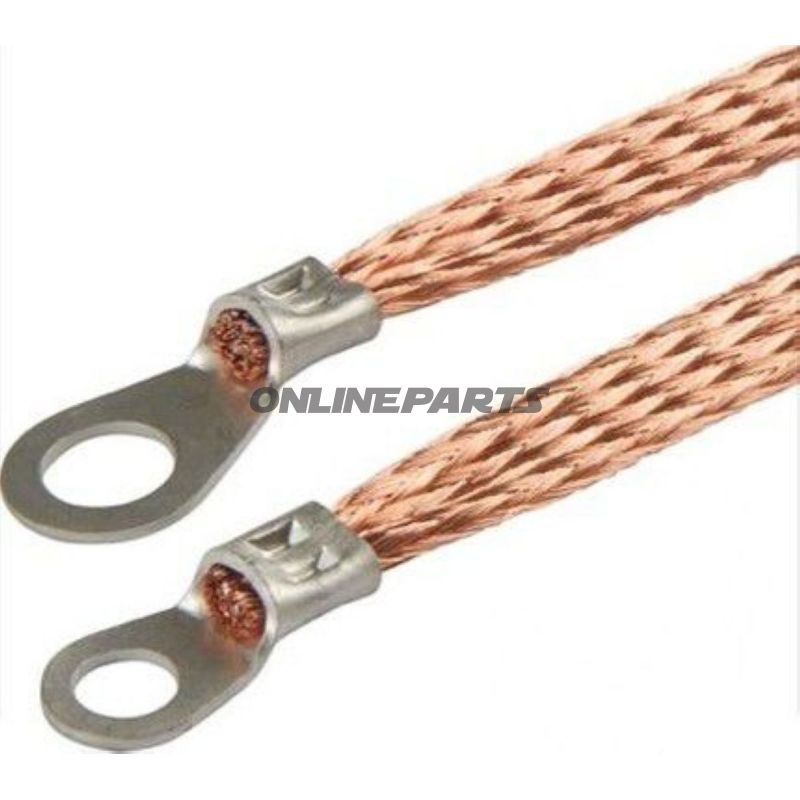

• Konzipiert mit unisolierten Ringösen an beiden Seiten, flach gepresst, um guten Kontakt an Schrauben oder Bolzen zu gewährleisten.

Materialien und Konstruktion

• Hergestellt aus Kupfer, was gute elektrische Leitfähigkeit und Korrosionsbeständigkeit bei korrekter Oberflächenbehandlung und Montage bietet.
• Dünnes, flexibles Band (Stärke 1 mm), das mechanische Formbarkeit mit ausreichendem Querschnittsbereich für eine effektive niederohmige Verbindung kombiniert.
• Die Ringösen sind unisoliert und beidseitig angecrimpt für stabile mechanische und elektrische Verbindung; die Form der Ösen ist für Bolzen- oder Schraubbefestigung ohne zusätzliche Anschlüsse ausgelegt.

Technische Maße und Kompatibilität

• Querschnitt: ca. 8 mm², geeignet für Strom- und Signalmasseverbindungen in gängigen Fahrzeuganwendungen.
• Innen Durchmesser der Löcher: 6,2 mm und 8,3 mm (Möglichkeit zur Montage an verschiedenen Bolzendimensionen).
• Mittlerer Lochabstand (Länge): 150 mm — bietet einen standardmäßigen Montageabstand für viele Befestigungspunkte.
• Breite: 10 mm.
• Dicke: 1 mm.

Praktische Hinweise zur Montage und Wartung

• Zur Erzielung eines niedrigen Kontaktwiderstands wird empfohlen, Kontaktflächen vor der Montage zu reinigen (Farbe, Lack oder Oxide entfernen).
• Verwenden Sie korrekt dimensionierte Bolzen und Unterlegscheiben; sorgen Sie für ausreichendes Drehmoment, ohne die Ringöse unzulässig zu verformen.
• Vermeiden Sie lose, beschädigte oder stark oxidierte Verbindungen — dies verringert die effektive Störableitung.

Identifikation

Das Produkt wird unter der Bezeichnung "rauschminderndes Erdband 150 mm" verkauft und kann über GTIN 4026736038373 und die Herstellernummer (MPN) 155.35.93 identifiziert werden.

Weitere Überlegungen

• Die Materialwahl (Kupfer) macht das Band für die meisten Fahrzeugeinsatzbereiche geeignet, jedoch kann eine Langzeitexposition in aggressiven korrosiven Umgebungen eine Oberflächenbehandlung oder zusätzliche Korrosionsschutzmaßnahmen erfordern.
• Der Produkttyp ist mit Standard- mechanischen Montagemethoden kompatibel und eignet sich sowohl für Reparatur als auch Austausch in professionellen Werkstätten oder durch erfahrene Motorradbesitzer.
