Entstoermasseband 100 Mm

Raumabschirmungs-Erdeband 100 mm zur Störungsreduktion und Störungsverteilung in Elektroinstallationen

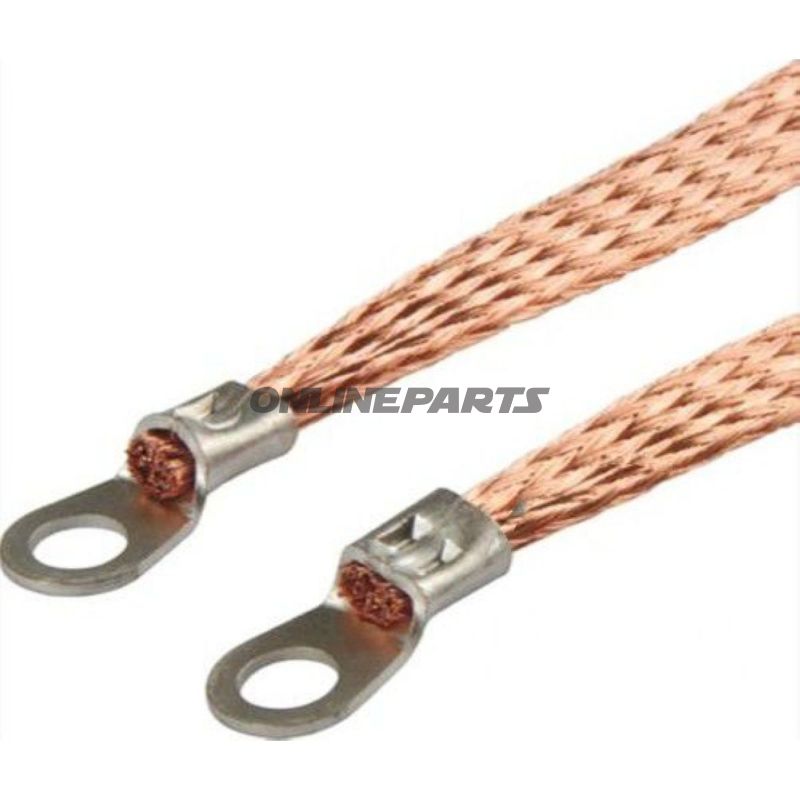

Produktbeschreibung: Dieses störungsreduzierende Erdeband (Herth + Buss Entstörmasseband) ist ein kurzes Erdungs- und Störungsverteilungsband aus Kupfer. Es wird dort eingesetzt, wo eine niederimpedante Verbindung zwischen Abschirmungen, Karosserieteilen oder Erdungspunkten gewünscht wird, um elektromagnetische Störungen zu reduzieren und eine stabile Rück- oder Erdverbindung in Fahrzeug- und Maschineninstallationen sicherzustellen.

Technische Daten und Abmessungen:

• GTIN: 4026736038366
• MPN: 155.35.85
• Material: Kupfer (unbeschichtet, gute elektrische Leitfähigkeit)
• Querschnitt: ca. 8 mm²
• Breite: 10 mm
• Dicke: 1 mm
• Lochdurchmesser: 6,2 mm / 6,2 mm
• Lochabstand (Mitte zu Mitte): 100 mm

Funktion und Anwendung:

Das Erdeband dient als kurze elektrische Verbindung zwischen zwei Punkten, typischerweise zwischen Chassisteilen, Abschirmungen oder Erdungspunkten an Motorrädern, Autos und Maschinen. Das Kupfermaterial bietet niedrigen Kontaktwiderstand und gute Stromführung, was hilft, Störungen abzuleiten und Potentialunterschiede zu minimieren. Die unisolierten Ringkabelschuhe sind auf beiden Seiten geformt, was flache, feste Verbindungen ermöglicht, an denen Bolzen oder Schrauben montiert werden können.

Materialwahl und Eigenschaften:

• Kupfer: gewählt wegen seiner Leitfähigkeit und Korrosionsbeständigkeit in normalen Fahrzeugumgebungen. Die mechanischen und elektrischen Eigenschaften des Kupfers gewährleisten niedrigen Übergangswiderstand bei kompakten Verbindungen.
• Ringkabelschuhe (Crimp/Ringform): mechanische Formpressung auf beiden Seiten erzeugt eine robuste elektrische Verbindung ohne zusätzliches Löten. Da die Ringe unisoliert sind, muss eine korrekte Montage und Nachanzug sichergestellt werden, um eine zuverlässige Kontaktierung zu gewährleisten und galvanische Korrosion bei Kontakt mit anderen Metallen zu vermeiden.

Montage und Kompatibilität:

• Wird mit Bolzen oder Schraube durch die beiden 6,2 mm Löcher befestigt; der Lochabstand beträgt 100 mm.
• Geeignet zur direkten Befestigung am Karosserieblech, Chassis, Erdschienen und Abschirmungspunkten. Passt in Situationen, in denen eine kurze, solide Verbindung mit guter elektrischer Leitfähigkeit erforderlich ist.
• Aufgrund der unisolierten Ringe wird eine ordnungsgemäße Oberflächenvorbereitung (Entfernung von Lack/Oxid) empfohlen, um niedrigen Übergangswiderstand und langlebigen Kontakt zu gewährleisten.

Technische Vorteile und Hinweise:

• Kurze Länge und kompakte Geometrie machen es praktisch in engen Räumen, wo lange Kabelverläufe ungeeignet sind.
• Das Kupfermaterial gewährleistet niedrigen elektrischen Widerstand und effektive Störungsableitung.
• Die Produktelemente (GTIN 4026736038366, MPN 155.35.85) identifizieren dieses spezifische Band, das im Produktzusammenhang unter der Bezeichnung Herth + Buss Entstörmasseband bekannt ist.
• Da die Ringe unisoliert sind, sollten elektrische Verbindungen auf korrekte mechanische Befestigung geprüft und bei Bedarf mit geeigneten Korrosionsschutzmaßnahmen behandelt werden.

Praktische Tipps:

• Reinigen Sie die Kontaktflächen vor der Montage für die beste elektrische Verbindung.
• Verwenden Sie selbstsichernde Muttern oder ein durchdachtes Anzugsdrehmoment, um lockere Verbindungen im Laufe der Zeit zu vermeiden.
• Vermeiden Sie die direkte Kombination von Kupfer mit Aluminium ohne geeignete Übergangselemente oder Korrosionsschutz, um galvanische Korrosion zu minimieren.

Das Produkt eignet sich für Mechaniker und Motorradbesitzer, die eine kurze, zuverlässige Erdverbindung oder Störungsverteilung in elektrischen Systemen benötigen. Identifikationsdaten (GTIN 4026736038366 und MPN 155.35.85) liegen dem Produkt bei und können bei Ersatzteilbestellungen oder in der Dokumentation verwendet werden.
