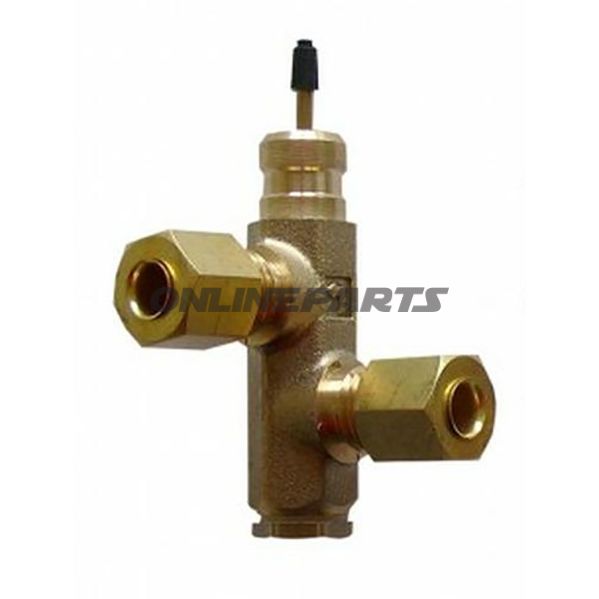

Entlastungsventil EV5 (Condor) — Abgangsventil zur Entlüftung und Druckreduzierung
Produktname: Entlastungsventil EV5 201878
MPN: 650.91.29
Dieses Dokument beschreibt Funktion, Materialauswahl, Montageoptionen und Kompatibilität des Entlastungsventils EV5 (Condor). Die Beschreibung richtet sich an Mechaniker und Motorradbesitzer, die die Verwendbarkeit und Montagedetails in pneumatischen oder druckluftbezogenen Systemen bewerten müssen.
Funktion
Das Entlastungsventil EV5 ist ein Abgangsventil, das für kontrollierte Entlüftung und Druckreduzierung in Systemen mit geringem Volumenstrom ausgelegt ist. Das Ventil leitet Druckluft über eine Schraubverbindung zu einem 6 mm Entlastungsrohr aus Kunststoff oder Kupfer, wodurch es sich für präzise Entlüftungsanwendungen eignet, in denen Leitungen mit kleinen Querschnitten verwendet werden. Der Ausgang des Ventils ist für befestigte Rohrführung ausgelegt, und die eigentliche Entlüftungsöffnung wird über eine Schraubverbindung betätigt, die eine mechanisch stabile Verbindung und die Möglichkeit der Einstellung bei Montage oder Wartung gewährleistet.
Materialien und Konstruktion
- Ventilkörper und Anschlüsse sind für mechanische Stabilität und Beständigkeit unter normalen Druckluftbedingungen konstruiert. Die Materialauswahl konzentriert sich auf Korrosionsbeständigkeit und Langlebigkeit im Dauerbetrieb.
- Der Anschluss für das Entlastungsrohr ist auf 6 mm dimensioniert und mit sowohl Kunststoff- als auch Kupferrohren kompatibel — die Wahl des Rohrmaterials bestimmt die Installationsmethode (Steckmontage bei Kunststoff, Löten oder Compression bei Kupfer je nach Fittings).
- Die Schraubverbindung zur Ausblasöffnung ist für Wiederanziehen und Servicezugänglichkeit ausgelegt; das ermöglicht Wiedermontage ohne Spezialwerkzeug außer geeignetem Schraubenschlüssel oder Schraubendreher.
Montage und Kompatibilität
- Das Ventil wird in die Abgangsleitung von Systemen eingebaut, in denen eine kontrollierte Belüftung von einem Druckpunkt gewünscht ist. Die Montage erfolgt über Schraubbefestigung am Abgangsrohr (6 mm).
- Passt in gängigen Anwendungen zusammen mit Druckschaltern und Steuerkomponenten wie dem Pressostat MDR 5, wobei die EV5 als Entlastungskanal für sichere und kontrollierte Belüftung fungieren kann.
- Es sind keine Elektronik oder komplexe Anschlüsse erforderlich; die Installation setzt Zugang zur Abgangsleitung und die Möglichkeit voraus, ein 6 mm Rohr aus Kunststoff oder Kupfer zu befestigen.
Technische Angaben und Kennzeichnung
- MPN: 650.91.29 (angegebene Herstellernummer zur Identifikation und Ersatzteilbestellung)
- Das Produkt ist in englischen Quellen häufig als Condor relief valve EV 5 und in deutschen technischen Beschreibungen als Entlastungsventil EV5 bekannt; die technischen Anschlussprinzipien sind über die Bezeichnungen hinweg einheitlich.
- GTIN ist in den verfügbaren Daten nicht angegeben.
Praktische Hinweise
- Beim Austausch eines vorhandenen Entlastungsventils sind Rohrdimension und Werkstoff (6 mm Kunststoff oder Kupfer) vor der Montage zu prüfen, um korrekte Dichtung und mechanischen Halt sicherzustellen.
- Bei Wartung wird eine Sichtkontrolle der Schraubverbindungen und Entlastungsrohre auf Verschleiß oder Undichtigkeiten empfohlen; die Schraubverbindung kann bei Bedarf nachgezogen werden.
- Die Funktion des Produkts ist mechanisch und erfordert keinen elektrischen Anschluss; deshalb ist die Installation in bestehenden Pneumatikanlagen meist einfach.
Benötigen Sie weitere technische Daten (z. B. maximaler Betriebsdruck, detaillierte Werkstoffangaben oder Maßzeichnungen), geben Sie bitte an, in welchem System das Ventil eingesetzt werden soll, dann können die relevanten Spezifikationen beschafft werden.
