Pendel Energieblock für 230 V und Druckluft über dem Arbeitsplatz
Produkt: Pendel Energieblock von Brennenstuhl (MPN: 685.05.55, GTIN: 4007123671359). Die Einheit ist so ausgelegt, dass sie sowohl Strom als auch Druckluft direkt über dem Arbeitsbereich bei Deckenmontage bereitstellt.
Funktion und Anwendung

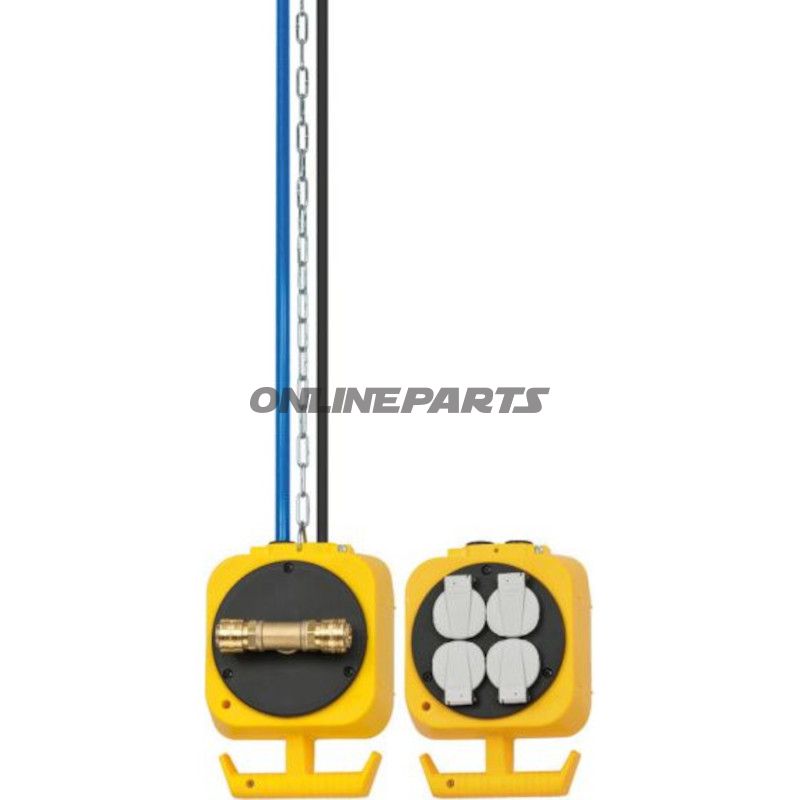

Dieses Pendel-Energieblock kombiniert vier 230 V Steckdonten und zwei Druckluftanschlüsse in einer einzigen, hängenden Einheit, sodass Strom und Druckluft am Arbeitsbank oder Arbeitsplatz verfügbar sind, ohne Kabel und Schläuche am Boden zu führen. Die Einheit ist für Werkstätten, Montageshallen und ähnliche Umgebungen vorgesehen, in denen zentraler Zugriff auf Strom und Druckluft in der Nähe der Arbeit gewünscht wird.
- Strom: 4 x Schuko-Steckdosen (Schutzkontakt) mit selbstschließendem Deckel, Nenn-Eingangsspannung 230 V, maximale elektrische Belastbarkeit 3500 W.
- Druckluft: 2 x beidhändige Druckluftanschlüsse, geeignet zum schnellen An- und Abkoppeln von Druckluftwerkzeugen.
- Platzierung: Deckenmontierte Pendel, Energie wird über dem Arbeitsplatz mit einer 3 m galvanisierten Stahlseilkette nach unten geführt.
Materialien und Bauweise
Das Gehäuse besteht aus schlagfestem Kunststoff, gewählt wegen geringem Gewicht und Stoßfestigkeit in Werkstattumgebungen. Die Kette ist aus galvanisiertem Stahl, was Korrosionsbeständigkeit und notwendige Tragfähigkeit für die Pendelaufstellung bietet. Das Stromkabel ist H05VV-F 3G1.5 mit einer Kabellänge von 5 m, was üblicherweise für feste Auszüge in Werkstattaufbauten ist.
Abmessungen und Gewicht
Höhe: 60,0 cm • Länge: 17,5 cm • Breite: 14,0 cm • Gewicht: ca. 2,0 kg.
Schutz und Sicherheit
Die Einheit hat Schutzklasse IP20, was bedeutet, dass sie für den Innenbereich in trockenen Umgebungen ohne Schutz gegen Wasserspritzer ausgelegt ist. Das Produkt wird ohne integrierten Fehlerstromschutzschalter (FI) geliefert, daher ist externer Schutz und eine fachgerechte Installation gemäß geltenden Elektrovorschriften erforderlich. Die selbstschließenden Deckel der Schukosteckdosen reduzieren Staubansammlung und unbeabsichtigte Berührung, jedoch ist die Einheit nicht für den Innenbereich im Freien oder für Nasszonenanwendungen vorgesehen.
Kompatibilität und Installation
Die Einheit ist geeignet für Anschluss an Standard-230-V-Installationen und gängige Werkstatt-Druckluftsysteme über die beiden Handschlauchanschlüsse. Da das Produkt keinen CEE-Stecker enthält, sind gewöhnliche Schuko-Anschlüsse bei der Installation erforderlich. Wird in der Decke montiert mittels der beiliegenden galvanisierten Kette; Befestigung hat gemäß lokaler Bau- und Elektro-Sicherheitsvorschriften zu erfolgen, sodass Aufhängung und Kabeldimensionierung Belastung und Installationsbedingungen entsprechen.
Technische Schlüsselpunkte
- Brand: Brennenstuhl
- MPN: 685.05.55
- GTIN: 4007123671359
- Anzahl Steckdosen: 4 (Schuko, mit selbstschließendem Deckel)
- Anzahl Druckluftanschlüsse: 2 (Beidhand)
- Kabellänge: 5 m, Typ H05VV-F 3G1.5
- Kettlänge: 3 m galvanisierte Stahlseilkette
- Max. elektrische Belastbarkeit: 3500 W
- Gehäusematerial: schlagfester Kunststoff
- IP-Klasse: IP20
- FI-Schutzeinrichtung: Keine (muss bei der Installation berücksichtigt werden)
Anwendungshinweise
Aufgrund der IP20-Klassifizierung sollte das Produkt nicht in feuchten oder nassen Umgebungen verwendet werden. Bei Montage und elektrischer Anschlusshandhabung sollte eine autorisierte Elektrofachkraft eine korrekte Dimensionierung der Sicherungen und ggf. externen Fehlerstromschutz sicherstellen. Für die Druckluftanschlüsse sind Arbeitsdruck und Schlauch-/Verbindungstyp auf die Anforderungen des Werkzeugs zu prüfen.
Das Produkt bietet eine praktische, komplette Lösung für Strom- und Luftzufuhr direkt über dem Arbeitsplatz und eignet sich für professionelle Werkstätten, in denen ein schneller, übersichtlicher Zugang zu elektrischer Energie und Druckluft gewünscht wird. Brennenstuhl MPN 685.05.55 und GTIN 4007123671359 identifizieren dieses Modell eindeutig bei Einkauf und Ersatzteilanfragen.
