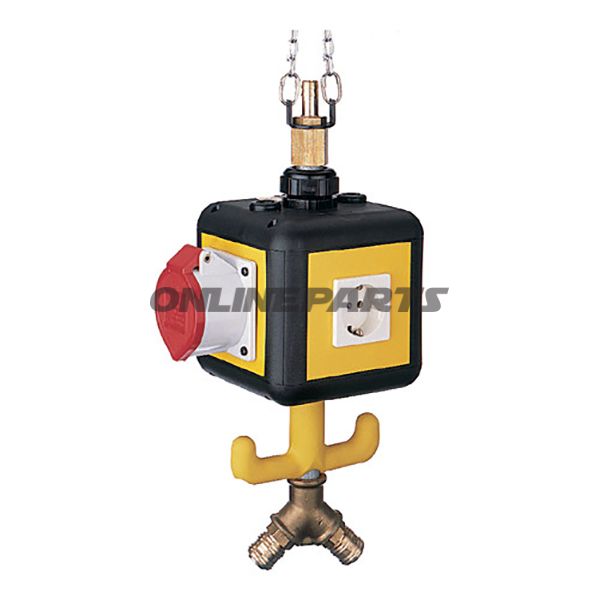

Energieversorgungs-Gondel mit Rohr und Aufhängefeder für Montage und Arbeitsbereichsniveau
Diese EnergVersorgungs-Gondel (MPN: 656.23.59) ist ausgelegt für feste Montage als zentrale Versorgungsanlage bei Arbeitsplattformen, Montagesböden oder festen Montagestellen, wo Strom und Druckluft in einem einzigen Modul verfügbar sein sollen. Die Beschreibung fasst Funktion, Materialauswahl, Anschlüsse und mechanische Eigenschaften zusammen, damit Techniker und Motorradfahrer die Eignung für ihre Installation beurteilen können.
- Funktion: Die Gondel liefert sowohl elektrische Versorgung als auch Druckluft aus einer einzigen Einheit. Sie ist ausgelegt, als Arbeitsbereichsversorgung zu dienen, bei der mehrere elektrische Verbraucher und Luftwerkzeuge vom selben Punkt aus betrieben werden sollen.
- Elektrische Anschlüsse: Das Modul enthält drei 230-V-Steckdosen mit schlagfester Isolierplastik und gelben Abdeckplatten sowie einen CEE-Stecker 16 A / 400 V für leistungsstärkere Verbraucher oder den Anschluss höherer Lasten.
- Druckluft: Zwei Druckluftanschlüsse in der Größe NW 7.2 ermöglichen den gleichzeitigen Betrieb von zwei Luftwerkzeugen oder die Zufuhr zu mehreren Verbrauchern über Verteilschläuche.
- Handling und Montage: Die Gondel ist mit zwei Griffen/Haken zum Heben oder zur vorübergehenden Aufhängung ausgestattet. Sie wird mit einem 1,0 m langen Druckluftrohr einschließlich Luftanschluss und integrierter Aufhängefeder geliefert, die Belastungen an den Anschlüssen bei Bewegung oder Schwingen reduziert.
Materialauswahl und Eigenschaften
- Außenschale und Abdeckungen: Hergestellt aus schwarzem, schlagfestem Isolierplastik. Das Material wurde gewählt für Korrosionsbeständigkeit und mechanische Robustheit in Werkstattumgebungen. Die gelben Abdeckungen erleichtern die visuelle Identifizierung der elektrischen Anschlüsse.
- Elektrische Bauteile: Steckdosen und CEE-Stecker bestehen aus standardisierten Materialien und sind in einer Gehäuseumgebung montiert, die vor mechanischer Einwirkung schützt. Der CEE-Stecker (16 A / 400 V) ist für dreiphasige Versorgung bei Bedarf größerer Leistung vorgesehen.
- Druckluftausrüstung: NW 7.2-Verbindungen sind üblicherweise für handgehaltene Werkzeuge geeignet und gewährleisten eine kompakte Anschlussführung mit guter Dichtheit. Die Federaufhängung der Druckluhr reduziert dynamische Belastungen.
Technische Vorteile für den Benutzer
- Zusammengeführte Lösung für Strom und Druckluft reduziert Kabel- und Schlauchhandling an Arbeitsstationen.
- Schlagfeste Kunststoffkonstruktion minimiert das Risiko von Beschädigungen im Werkstatteinsatz und ist leicht zu reinigen.
- Die Aufhängefeder am Druckluftrohr entlastet die Anschlüsse bei Bewegung und verlängert die Lebensdauer der Komponenten.
- Verfügbarkeit von sowohl 230-V-Steckdosen als auch einem 400-V-CEE-Stecker bietet Flexibilität für verschiedene Werkzeuge und Maschinen.
Kompatibilität und Anwendung
Die Gondel eignet sich für Werkstätten, Montagebereiche und feste Arbeitsplätze, an denen sowohl elektrische Handwerkzeuge als auch Druckluftwerkzeuge verwendet werden. Sie passt zu Standardverbindungen für 230-V-Auslässe und 16-A-CEE sowie gängige NW 7.2-Luftanschlüsse. Bei der Installation sollten verantwortliche Elektriker und/oder Techniker Erdung, Sicherungswahl und Dimensionierung im Verhältnis zur örtlichen Installation und geltenden Vorschriften überprüfen.
Identifikation: Die Modellnummer (MPN) des Produkts lautet 656.23.59. GTIN und Marke sind in den vorliegenden Daten nicht angegeben.
Hinweis: Die Informationen beschreiben Funktion, Materialien und Anschlüsse basierend auf Produktdaten. Für spezifische Anforderungen an Montage, elektrische Lasten oder Arbeitsdruck sollten Installations- und Sicherheitsanleitungen konsultiert und lokale Vorschriften befolgt werden.
