Verstärker-Installationskit 35 mm² mit Lautsprecherkabel – vollständiges Kabelsatzpaket für Auto-/Motorradinstallationen
Marke: ACV. MPN: 194.08.69. GTIN: 4026724134995.
Dieses Installationskit ist für den Anschluss eines externen Verstärkergeräts in Fahrzeugen konzipiert, in denen eine einzelne Gleichstromversorgung bis zu ca. 150 A erforderlich ist. Das Set umfasst die benötigten Stromkabel, Lautsprecherkabel und Zubehör für eine Standardinstallation, einschließlich Sicherungshalter und 150 A-Sicherung, damit die Kabelführung korrekt und mit den richtigen Verbindungen durchgeführt werden kann.
- Funktion: Liefert primär eine 12-V-Stromverbindung vom Batteriekreis zum Verstärker sowie Signal- und Lautsprecherverbindungen. Enthält auch eine Fernleitung zum Einschalten/Standby-Steuerung des Verstärkers über das Remote-Signal des Headunits.
- Anwendungsbereich: Installation eines einzelnen Endstufen-Verstärkers in Autos oder Motorrädern, bei dem eine robuste Stromkabelleitung bis zu 150 A Belastung erforderlich ist.

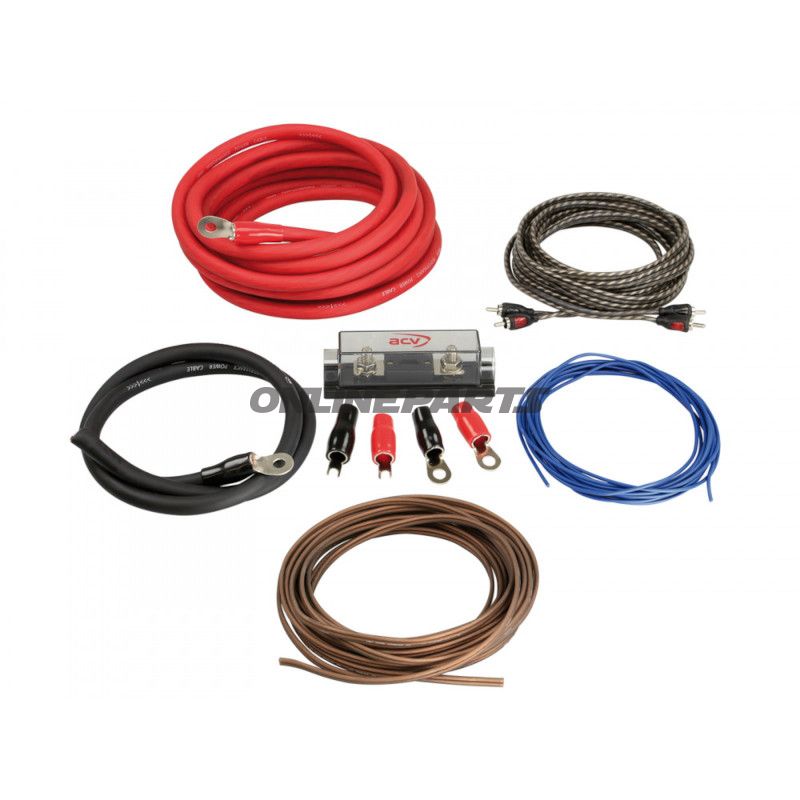

Inhalt des Sets
- Stromkabel 35 mm² (rot): 5 m
- Stromkabel 35 mm² (schwarz): 1 m (Erdung/ Masse)
- Lautsprecherkabel 2 × 2,5 mm²: 10 m
- Anlagesicherungshalter: 1
- Anlagesicherung 150 A: 1
- RCA-Kabel: 5 m
- Fernkabel (blau): 5 m
- Gabelklemmen (Forked terminals): 2
- Öse-Terminals (Ringterminals) für Kabelschuhe: 2
- Vorgecrimpte Ringkabelschuhe: 2
Materialien und technische Eigenschaften
Die Stromkabel bestehen aus CCA (kupferbeschichtetes Aluminium). Die CCA-Konstruktion bietet eine leichtere Alternative zu massivem Kupfer, mit höherem elektrischen Widerstand pro Querschnitt als reines Kupferleiter. Daher wurde der Kabelquerschnitt von 35 mm² gewählt, um eine akzeptable Spannungsabfall- und Stromkapazität bei Belastungen bis ca. 150 A über kurze bis mittlere Längen zu gewährleisten. Die Isolierung ist für den Einsatz in Fahrzeugen und normale Temperatur-/Verschleißbedingungen im Installationsraum ausgelegt.
Das Lautsprecherkabel 2 × 2,5 mm² ist ausgelegt, um das Lautsprechersignal vom Verstärker zu den Lautsprechern zu führen. Das RCA-Kabel für das Signalführen ist 5 m lang und eignet sich für gängige Quellen-zu-Verstärker-Verbindungen in Fahrzeugen. Die Fernleitung (blau) wird verwendet, um den Standby-Eingang des Verstärkers vom Headunit zu aktivieren.
Montage- und Installationshinweise
- Positionieren Sie den Sicherungshalter nahe dem +12 V-Pol des Batteriekreises; empfohlene maximale Entfernung für die Sicherungshalterung beträgt ca. 10 cm vom positiven Pol der Batterie, um ungeschützte Kabelstücke zu begrenzen.
- Schwarzes 1 m Erdungskabel ist für eine sichere und kurze Verbindung zum Chassis/Masse vorgesehen; stellen Sie eine saubere, blanke Kontaktfläche sicher.
- Bei langen Kabelwegen oder höheren Belastungen sollten Sie kürzere Stromkabelverläufe oder einen größeren Leiterquerschnitt in Betracht ziehen, um Spannungsabfall zu minimieren.
- CCA-Leiter erfordern korrekt dimensionierte Endklemmen und eine solide Schrumpfung/Schraubverbindung, um einen niedrigen Widerstand in der Verbindung sicherzustellen.
Optionales Lautsprecherkabel und zusätzliche RCA-Varianten
ACV bietet alternative Lautsprecherkabel in verschiedenen Querschnitten und Farben an, falls die Anwendung einen anderen Bereich oder mehr Flexibilität erfordert:
- 2 × 0,75 mm², 10 m – Artikelnummer 51-275-010
- 2 × 1,50 mm², 10 m – Artikelnummer 51-215-010
- 2 × 2,50 mm², 10 m – Artikelnummer 51-225-010
- 2 × 4,00 mm², 10 m – Artikelnummer 51-240-015
Darüber hinaus finden sich mehrere Cinch/RCA-Kabel in der Economy-Linie mit und ohne Fernbedienungsleitung (z. B. Artikelnummern 30.4970-500 und 30.4970-501) sowie Y-Adapter-Varianten.
Kompatibilität und praktische Hinweise
Das Set eignet sich für die meisten Standard-Auto- und Motorrad-Verstärker mit Anforderungen von bis zu ca. 150 A Versorgung. Prüfen Sie immer die vom Verstärker empfohlene Mindest-Querschnittsangabe und Sicherungsgröße. Für Installationen mit höherem Strombedarf, langen Führungswegen oder anspruchsvollen Audiosystemen wird eine Bewertung des Kabelquerschnitts und ggf. die Verwendung eines massiven Kupferleiters empfohlen, um den Spannungsabfall zu reduzieren.
ACV (MPN 194.08.69, GTIN 4026724134995) bietet dieses Kit als Fertigverpackung mit den üblicherweise benötigten Komponenten, um eine sichere und funktionsfähige Verbindung eines Verstärkers im Fahrzeugumfeld herzustellen.
