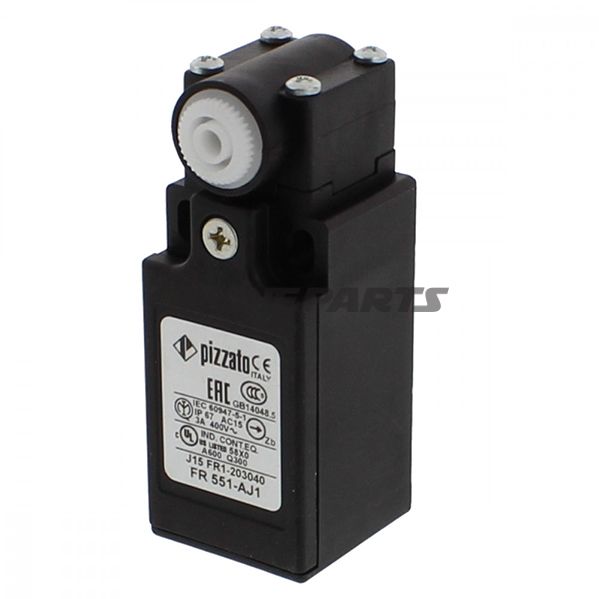

Schaltersystem (Endschalter) für Hebezeug — Ravaglioli FR551A / 652.03.72
Typ und Anwendung: Dies ist ein mechanischer Endschalter (im Deutschen oft als „Endschalter“ bezeichnet), der für den Einsatz in Hebezeugen konzipiert ist, insbesondere Werkstattlifter aus der Ravaglioli-Serie wie FR551A. Der Schalter erfasst Endpositionen und stoppt die Bewegung, sobald eine Kontaktlage erreicht wird; er wird typischerweise als Sicherheits- und Positionsdetektor in Hebemekanismern eingesetzt.
Funktion: Die Einheit funktioniert als geschlossener/offener Kontakt abhängig von der Betätigungsposition. Sie wird inklusive eines Rollenarms als Betätigungsmechanismus geliefert, was sie für Anwendungen geeignet macht, bei denen ein bewegliches Element den Rollenarm bewegen muss, um den Kontaktstatus zu wechseln. Wenn der Rollenarm betätigt wird, schaltet der Schalter den elektrischen Kontakt für Steuerung oder Abschaltung des Motors/Aktuators.
- MPN: 652.03.72 — dieser Herstellercode wird in Ersatzteillisten und Serviceübersichten verwendet, um die genaue Variante zu identifizieren.
- Kompatibilität: Entwickelt für Ravaglioli-Hebezeuge und ähnliche mechanische Systeme, die dasselbe Montage- und Betätigungsprinzip verwenden. Prüfen Sie physische Abmessungen und Befestigungsmethode gegen die bestehende Installation bei Ersatzteilbestellung.
Material und Aufbau: Das Gehäuse und äußere Teile bestehen aus Kunststoff. Die Kunststoffkonstruktion reduziert Gewicht und Korrosionsgefahr gegenüber unbehandeltem Metall, erfordert jedoch Berücksichtigung der Umgebungstemperatur und chemischer Einflüsse bei der Installation. Der Rollenarm ist für mechanischen Kontakt mit beweglichen Bauteilen ausgelegt und auf typischen Werkstattgebrauch dimensioniert.
Abmessungen und Befestigungsmessungen: Äußere Maße: 80 x 30 x 31 mm (L x B x H). Diese Maße sind wichtig beim Austausch, da der Endschalter oft in vorhandene Halterungen oder Halter passen muss. Prüfen Sie, ob der Bewegungsbereich des Rollenarms und die Befestigungslöcher zu Ihrer Anwendung passen, bevor Sie montieren.
Technische Überlegungen beim Austausch:
- Prüfen Sie elektrische Verbindungen und Kontaktskonfiguration (NO/NC) in Ihrem System, um nach der Installation eine korrekte Funktion zu gewährleisten.
- Stellen Sie sicher, dass die mechanische Bewegung des Rollenarms die Empfehlungen des Herstellers nicht überschreitet, um vorzeitigen Verschleiß zu vermeiden.
- Die Materialwahl (Kunststoff) bietet gute Feuchtigkeitsbeständigkeit, vermeiden Sie jedoch direkte Exposition gegenüber Lösungsmitteln oder stark wärmebeanspruchten Umgebungen ohne zusätzlichen Schutz.
Identifikation in Ersatzteillisten: Die Produktbezeichnung nennt Ravaglioli FR551A und MPN 652.03.72 — bei Bestellung oder Suche in Ersatzteilregistern verwenden Sie diese Codes, um das richtige Teil sicherzustellen. GTIN ist in den verfügbaren Daten nicht angegeben.
Geeignete Anwendergruppe: Die Beschreibung richtet sich an Techniker, Monteure und erfahrene Werkstattmitarbeiter bzw. Motorrad-/Werkstattpersonal, die Passform, elektrische Anforderungen und mechanische Haltbarkeit bei Austausch oder Wartung von Hebezeugen beurteilen müssen.
Hinweis: Die Lieferantenangaben beziehen sich auf Kunststoffmaterial und den mitgelieferten Rollenarm; bei Unsicherheit über die Kompatibilität empfiehlt sich eine physische Prüfung der Befestigungsmessungen und Kontaktart vor Kauf oder Installation.
