Endschalter 2S+2Oehofmann

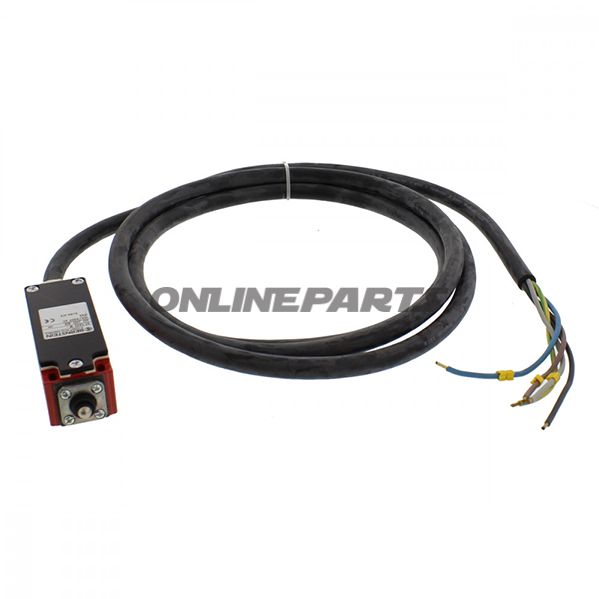

Grenzschalter für Hofmann Duolift (2S + 2OE) — mechanischer Endschalter

Dieser Grenzschalter (Endeschalter) ist ein Hofmann-Originalteil, das für Duolift-Lifte vorgesehen ist und als mechanische Endschalter-Einheit mit vier Kontakten (2S + 2OE) ausgeführt ist. Er wird verwendet, um Bewegung an festgelegten Positionen der Hubausrüstung zu erkennen und zu unterbrechen und sorgt für korrekte Stop- und Sicherheitsfunktionen im Steuerkreis.

Funktion

• Erfasst Hub- und Senkgrenzen bei vorgegebenen Positionen und sendet ein Signal an die Hubsteuerung.
• Enthält zwei Schaltfunktionen (2S) und zwei NO/NC-Kombinationen (2OE) für flexible Anschlussmöglichkeiten im Steuerkreis.
• Ausgelegt zur Montage dort, wo mechanischer Stopp oder Positionsüberwachung bei Hofmann Duolift erforderlich ist.

Materialien und Ausführung

• Gehäuse und mechanische Teile aus Stahl, ausgewählt für Haltbarkeit und mechanische Stabilität bei wiederholter Belastung.
• Mitgeliefertes Gummikabel 5 x 1,5 mm², geeignet für feste Installation in Werkstattumgebungen und bietet guten mechanischen und elektrischen Schutz.
• Kompakte Abmessungen (L x B x H): 102 x 36 x 34 mm, was eine einfache Integration in vorhandene Montagespunkte am Lift ermöglicht.

Kompatibilität und Anwendung

• Original Hofmann-Teil — identifiziert mit dem Herstellermarken Hofmann, was Kompatibilität mit Hofmann Duolift-Systemen ohne Modifikationen an mechanischen Montageflächen oder elektrischer Schnittstelle bedeutet.
• Wird typischerweise von Mechanikern bei Reparaturen, Wartung und Austausch verschlissener oder defekter Grenzschalter an Hubanlagen verwendet.

Technische Identifikatoren

• Hersteller (Brand): Hofmann
• Artikelnummer/MPN: 677.00.62 — wird bei Bestellung oder Recherche in Ersatzteil­datenbanken verwendet.
• GTIN: 8054081118057 — dient der eindeutigen Identifikation in Lagerverwaltung und Beschaffungssystemen.

Praktische Hinweise zur Montage und Installation

• Überprüfen Sie vor der Installation vorhandene Kabelzufuhr und Erdungsverbindung; das Festziehen von Kabelschrauben sollte gemäß den Drehmomentangaben der Werkstatt erfolgen, um Beschädigungen am Gummikabel zu vermeiden.
• Beim Austausch eines Original-Hofmann-Teils handelt es sich in der Regel um eine Plug-and-Play-Operation unter Beachtung der korrekten elektrischen Anbindung gemäß der Lift-Dokumentation.
• Prüfen Sie die Funktionsweise nach der Montage sowohl beim Heben als auch beim Senken, um sicherzustellen, dass der gewünschte Stopp an den vorgesehenen Positionen korrekt erfolgt.

Diese Beschreibung basiert auf dem Hofmann-Originalteil mit der MPN 677.00.62 und GTIN 8054081118057. Abmessungen, Materialangaben und Kabelführung dienen der Identifikation und korrekten Montage im Werkstattskontext.
