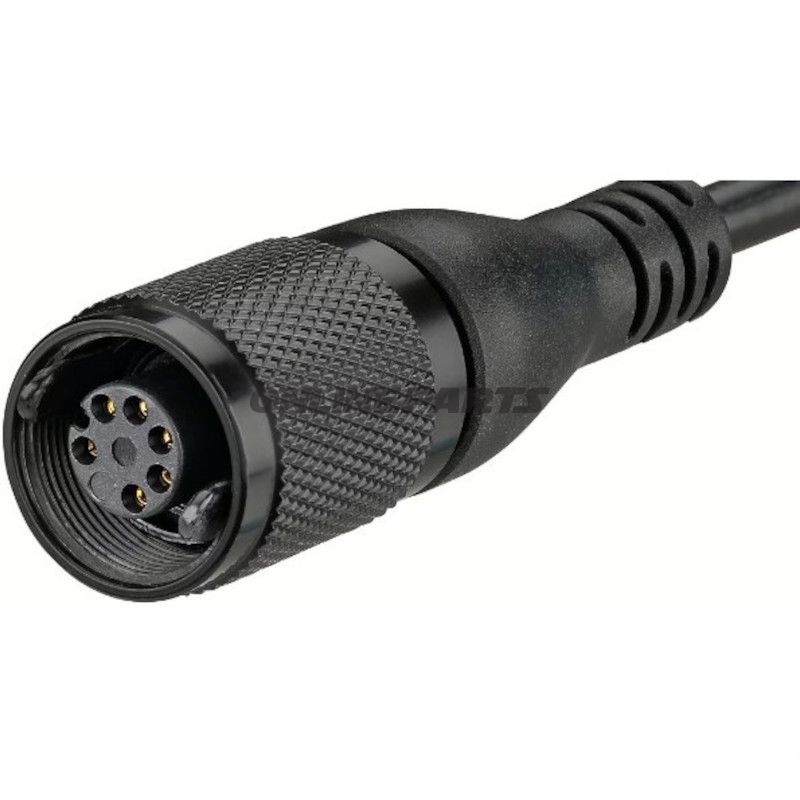

Endoskopsonde für Hazet Endoskop (Modell 4812-21) — Inspektion in engen Bereichen
Produkt: Endoskopsonde für Hazet Endoskop 4812-21. Die Marke Hazet und die Artikelnummer des Produkts (MPN 614.08.19, GTIN 4000896237623) identifizieren diese Sonde als Ersatzteil/ausgelegt für das Hazet-System.
Diese Endoskopsonde ist für mechanische und visuelle Inspektionen in engen Räumen an Motorrädern, Fahrzeugen und anderen Maschinen vorgesehen, in denen direkter Licht- oder Blickkontakt nicht möglich ist. Sie ist konzipiert, um mit dem Hazet-Endoskop 4812-21 zusammenzuarbeiten und liefert die technischen Parameter, die für Dokumentation und Fehlersuche von Motoren- und Zylinderbereichen, Ventilsitzen, Getrieben und anderen geschlossenen Installationen erforderlich sind.
- Funktion: Frontseitiges Kamera-System (0°) mit integrierter LED-Beleuchtung zur direkten Darstellung des Motivs vor dem Sondenende. Verwendbar für sowohl Stillaufnahmen (JPEG) als auch Videoaufnahmen (MOV) zur Dokumentation von Zustand und Fehlern.
- Bildqualität: VGA-Auflösung (640×480) — ausreichend für visuelle Inspektion und Bilddokumentation in Betriebszuständen mit moderater Detailgenauigkeit.
- Sichtfeld und Tiefenschärfe: Sichtwinkel 56° und Tiefenschärfe von 10 mm bis 60 mm, was die Sonde für Inspektionen sowohl sehr naher Details als auch etwas tieferer Bereiche in Bauteilen geeignet macht.
- Flexibilität: Halbflexible Sonde mit äußerem Durchmesser von 5,5 mm (Mikromessung). Der Durchmesser ermöglicht das Führen der Sonde in enge Rohre und Öffnungen, ohne umliegende Teile zu beschädigen.
- Schutz und Betrieb: Piprobe-Schutzklasse IP67 (wenn angeschlossen), was Schutz gegen Staub und zeitweiliges Eintauchen in Wasser unter richtigen Bedingungen bedeutet. Betriebstemperaturbereich wird mit -10 °C bis +60 °C angegeben, geeignet für die meisten Werkstatt- und Felddurchführungen.
- Lichtquelle: Vier eingebaute LEDs sorgen für gleichmäßige Beleuchtung des Untersuchungsbereichs und können am Gerät (je nach angeschlossenem Endoskopmodell) angepasst werden, um Überbelichtung heller Flächen zu vermeiden.
- Kabel und Länge: Die Sonde wird mit 1 m Kabel geliefert, was eine praktische Reichweite für kürzere Inspektionsaufgaben ohne unnötige Zuglast in engen Umgebungen bietet.
Materialwahl und Bauweise: Die Sonde ist mit einem metallischen Sondengehäuse und internen Fiber-/Kabelkomponenten ausgeführt, die darauf ausgelegt sind, halbflexibel zu sein und gleichzeitig gegen wiederholte Beanspruchung und leichte Biegung im normalen Gebrauch resistent zu sein. Die IP67-Zertifizierung weist auf Dichtungen hin, die die Elektronik der Kamera gegen Feuchtigkeit und Partikel schützen, aber eine korrekte Handhabung, Reinigung und Aufbewahrung ist erforderlich, um die Abdichtung über Zeit zu erhalten.
Kompatibilität: Hauptsächlich vorgesehen für Hazet-Endoskop-Modell 4812-21. MPN 614.08.19 wird zur Identifikation des richtigen Ersatzteils bei Bestellung oder beim Service beim Händler verwendet. GTIN 4000896237623 kann beim Einkauf oder zur Lagerverwaltung verwendet werden.
Praktische Vorteile für Werkstätten: Der Durchmesser von 5,5 mm und die Halbflexibilität machen die Sonde geeignet für schnelle Inspektionen im Motor- und Getriebe-Bereich ohne größere Demontage. Die VGA-Auflösung in Kombination mit JPEG/MOV-Ausgabe gewährleistet Kompatibilität mit vielen diagnostischen Arbeitsprozessen und Dokumentationsroutinen.
Hinweise: Stellen Sie sicher, die Kompatibilität mit dem aktuellen Endoskop-Gerät und dem Arbeitsablauf vor der Bestellung zu überprüfen. Der IP67-Schutz gilt, wenn die Sonde korrekt angeschlossen ist; vermeiden Sie längere Untertauchen über das hinaus, was der Hersteller empfiehlt.
Identifikation: Hazet-Sonde, MPN 614.08.19, GTIN 4000896237623.
