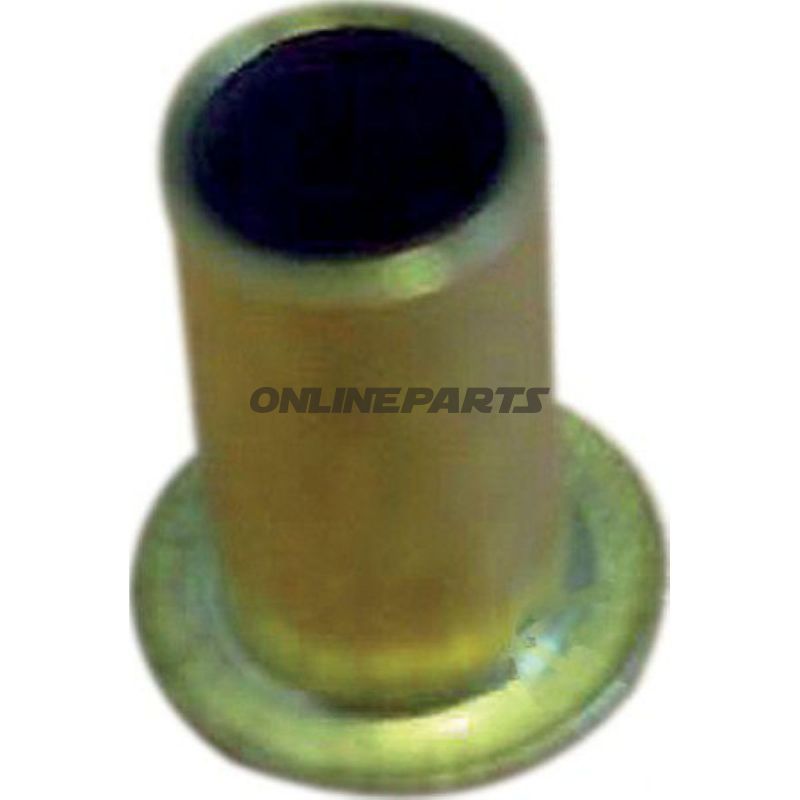

Einschubhülse 8/6 — Verstärkungsstutze für leichte DIN 2353-Fittings
Produkt: Einschubhülsen 8/6 von Riegler (MPN: 650.09.12, GTIN: 4047322168830). Diese Art von Einschubhülse fungiert als Verstärkungsstutze für weiche oder dünnwandige Rohre beim Montieren von Fittings in der leichten Serie nach DIN 2353.
Funktion und Anwendung
- Die Hülse wird in den InnenDurchmesser des Rohrs eingesetzt, um Verformungen bei Druck- oder Konusverbindungen zu verhindern und eine korrekte Abdichtung sowie mechanische Festigkeit zu gewährleisten.
- Typischerweise eingesetzt in Hydraulik- und Pneumik-Anlagen, Kraftstoff- und Kühlmittelsystemen oder anderen Installationen, bei denen dünnwandige Rohre (Rohr-OD 8 / 5 mm) an konische oder crimpspezifische Verbindungen angeschlossen werden.
- Für die leichte Serie gemäß DIN 2353 konzipiert, damit sie zu Fittings und Standards in dieser Kategorie passt.
Material und Eigenschaften
- Das Material wird gewählt, um die notwendige Steifigkeit zu gewährleisten, ohne die Steifigkeit des Rohrs unnötig zu erhöhen. Typischerweise wird diese Art von Hülse aus legiertem Stahl oder ähnlichem Metall mit ausreichender Druckfestigkeit und Verschleißbeständigkeit für hydraulische Anwendungen hergestellt. (Hersteller: Riegler).
- Die Oberflächenveredlung dient der Minimierung von Korrosion und erleichtert die Montage — typischerweise entweder unbehandeltes Metall mit Schutzbeschichtung oder galvanische Beschichtung, abhängig von der Variante.
- Die Abmessungen sind auf Rohre mit Außendurchmesser 8 mm und Innenmaß ca. 5 mm optimiert, entsprechend der Bezeichnung 8/6 im Produktnamen.
Kompatibilität und Montage
- Kompatibel mit Fittings und dem Presswerkzeug, das für die leichte DIN-2353-Serie ausgelegt ist. Bei der Montage wird die Einschubhülse in die Öffnung des Rohrs eingesetzt, woraufhin das Konus oder der Presstrang des Fittings wie üblich montiert wird.
- Überprüfen Sie immer den InnenDurchmesser des Rohrs und die Wandstärke, bevor Sie eine Hülse auswählen — diese Variante ist für Rohre mit spezifischer OD/ID-Kombination (8/5 mm) vorgesehen.
- Für korrekte Funktion müssen folgende Toleranzen eingehalten werden: Rohrinnenmaß nahe 5 mm und eine saubere, fasenfreie Kante, um falsches Sitzen zu vermeiden.
Technische Vorteile
- Verringert das Risiko von Leckagen und mechanischem Versagen beim Montieren von Fittings in dünnwandigen Rohren.
- Verlängert die Haltbarkeit der Verbindung, indem Belastungen verteilt und lokale Verformungen verhindert werden.
- Standardisierte Ausführung gemäß DIN 2353 gewährleistet Kompatibilität mit etablierten Fittings und Werkzeugen.
Identifikation
- Hersteller: Riegler.
- Artikelnummer (MPN): 650.09.12.
- GTIN: 4047322168830 — verwendbar bei Suche, Beschaffung und Lagerverwaltung.
Hinweise für den Anwender
- Dies ist eine Einzelkomponente für professionelle Montage; Prüfung der Rohrdimensionen und das richtige Werkzeug sind für eine sichere und dauerhafte Verbindung erforderlich.
- Die angegebenen Abmessungen und der Serienname (leichte Serie, DIN 2353) sollten mit der aktuellen Fittings-Serie übereinstimmen, um Fehlmontagen zu vermeiden.
