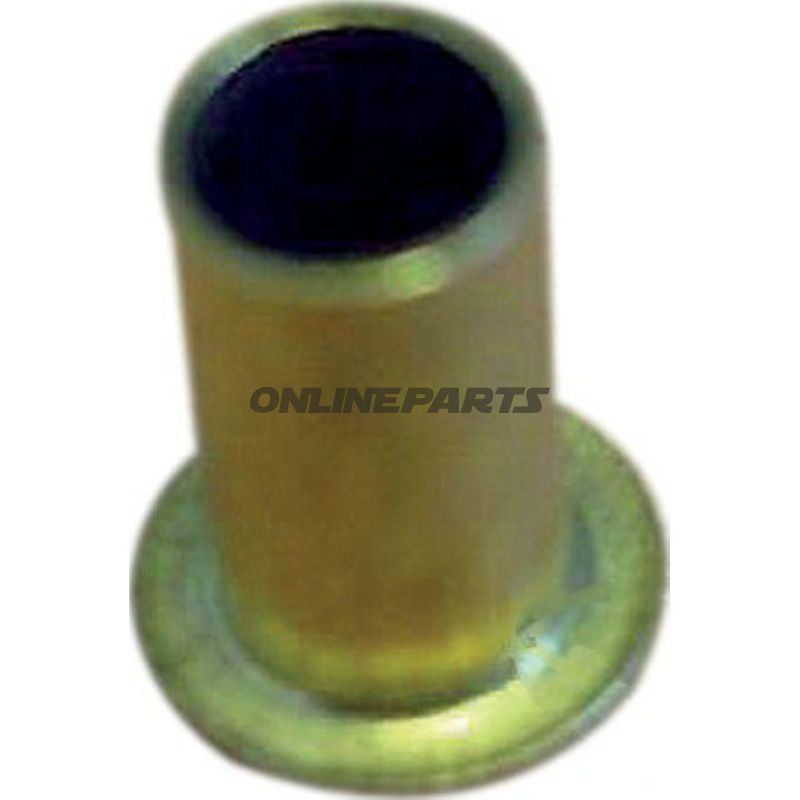

Einpresshülsen 6/4 — verstärkende Ringe für Rohrverbindungen
Die Einpresshülsen 6/4 von Riegler (GTIN: 4047322168823, MPN: 650.09.04) sind kurze Verstärkungsringe, die dazu vorgesehen sind, dichte und mechanisch robuste Übergangspunkte in leichten Rohrverbindungen nach DIN 2353-Prinzipien sicherzustellen. Sie werden typischerweise in Hydraulik- und Pneumatikanlagen sowie in anderen technischen Installationen verwendet, bei denen Rohre mit Außendurchmesser 6 mm und Innendurchmesser 4 mm mit Anschlüssen zusammengefügt werden sollen, ohne dass das Rohrende beim Montieren deformiert wird.
Produktfunktion
- Die Einpresshülse hat primär die Funktion, eine stabile und glatte Unterfläche für Kompressions- oder Flanschmontage-Fittings zu bieten, damit die Verbindung während des Betriebs dicht bleibt.
- Beim Verpressen verteilt die Hülse die Belastung um das Rohrende und reduziert das Risiko von Leckagen oder Bruch in weichen Rohrmaterialien.
- Geeignet sowohl für permanente als auch auswechselbare Verbindungen, abhängig von den Anforderungen der Anwendung und der Montages Technik.
Material und Eigenschaften
- Material: Verzinktes Messing — kombiniert die mechanische Festigkeit von Messing mit einer korrosionsbeständigen Nickelbeschichtung. Die Nickelbeschichtung reduziert die Oxidation und verbessert die Verschleißfestigkeit im Vergleich zu poliertem Messing.
- Leichte Serie (DIN 2353): Abmessungen und Geometrie entsprechen der leichten Serie in DIN 2353, was geringeres Gewicht und kompakte Bauweise für feine Rohrdimensionen bedeutet.
- Temperatur- und Druckgrenzen: Zugelassen für Betriebsverfahren bis zu 150 °C und einem maximalen Druckbereich bis zu 60 bar unter normalen Einsatzbedingungen. Diese Werte spiegeln die Fähigkeit von Material und Konstruktion wider, Installation und Umwelt können jedoch die realen Grenzwerte beeinflussen.
Kompatibilität und Verwendung
- Abmessung: Ablieferung für Rohre mit Außendurchmesser 6 mm und Innendurchmesser 4 mm (angegeben als 6/4). Passt zu Fittings und Verbindungen, die für die leichte DIN 2353-Serie für diese Rohrdimensionen ausgelegt sind.
- Typische Anwendungen: kleine Hydrauliksysteme, Kraftstoff- und Schmieröhrleitungen in Maschinen, Instrumentierungsleitungen und andere technische Systeme, bei denen eine genaue Passform und Dichtheit erforderlich sind.
- Montage: Vor dem Einbau des Fittings in das Rohrende einsetzen. Sicherstellen, dass die richtige Einsetztiefe erreicht wird und geeignetes Werkzeug beim Zusammenbau verwenden, um Verformungen von Rohr oder Hülse zu vermeiden.
Technische Vorteile
- Robuste Passform, die Punktbelastung auf das Rohrmaterial beim Verpressen reduziert.
- Nickelbeschichtung erhöht die Korrosionsbeständigkeit in feuchten oder leicht korrosiven Umgebungen.
- Auf die Zusammenarbeit mit standardisierten Fittings nach DIN 2353 ausgelegt, was den Austausch und die Wartung vereinfacht.
Praktische Hinweise
- Prüfen Sie die Kompatibilität zwischen Rohrmaterial, Medium und Betriebsbelastungen (Druck/Temperatur) vor der Installation.
- Vermeiden Sie Fehlanwendungen, indem sichergestellt wird, dass die Rohrdimensionen (6/4 mm) genau mit der Hülsemarkierung übereinstimmen.
- Wenn die Verbindung Vibrationen oder chemischen Einflüssen ausgesetzt ist, sollten Inspektion und ggf. Austausch in den Wartungsplan aufgenommen werden.
Herstellerinformationen: Riegler liefert diese Einsätze unter der Artikelnummer 650.09.04 (MPN) und GTIN 4047322168823. Die Materialauswahl und Dimensionierung sind für den technischen Einsatz entsprechend den angegebenen Einsatzspezifikationen ausgelegt.
