Einsatztaschen, 22/18 — Verstärkungsinsert für Rohrverbindungen (DIN 2353)

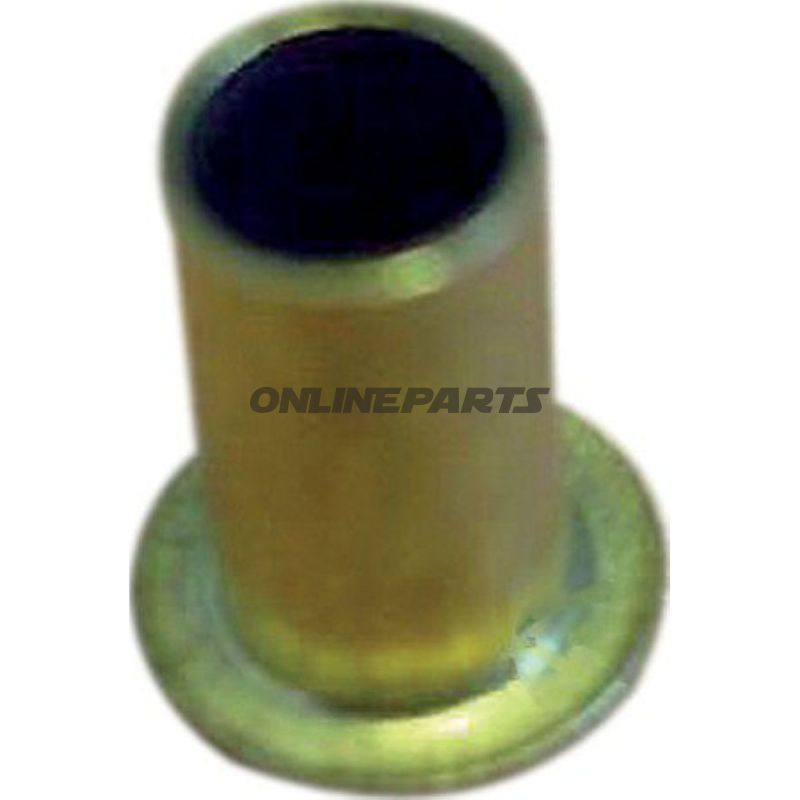

Produktübersicht: Die Einsatztaschen von Riegler mit der Artikelnummer (MPN) 650.09.53 sind verstärkende Inserts in leichter Serie gemäß DIN 2353, ausgelegt für Rohre mit Außendurchmesser 22/18 mm. Die GTIN des Produkts lautet 43705241.
Funktion und Anwendung: Diese Inserts werden in Rohrenden platziert, um eine stabile, ausgeweitete Fläche für das Einpressen oder die Verbindung in Fittings nach DIN 2353 zu schaffen. Die Hülse verhindert Verformungen des Rohrendes bei der Verbindung, sorgt für eine korrekte Sitzgebung von Kompressionsfittings und vermindert das Leckagerisiko bei hydraulischen oder pneumatischen Rohrverbindungen. Die Konstruktion ist besonders geeignet, wenn die Rohrwand relativ dünn ist und eine Verstärkung für mechanische Festigkeit und Dichtintegrität erforderlich ist.
Material und Eigenschaften:
- Material: Hergestellt aus Metall, geeignet zur Verformung bei der Verbindung (typischerweise Stahl), ausgelegt zur Belastbarkeit gegenüber Druck und mechanischer Belastung ohne spröde Verhaltensweisen.
- Oberfläche: Üblicherweise mit einer maschinenbearbeiteten Oberfläche für eine präzise Passung; kann unbeschichtet oder gemäß dem Lieferantenstandard geschützt sein — ggf. Lieferantendaten bei Anforderungen an Korrosionsbeständigkeit prüfen.
- Serie: Leichte Serie (DIN 2353) bedeutet, dass Geometrie und Wanddicke der Hülsen für Standard-Kompressionsfittings nach derselben Norm optimiert sind.
Kompatibilität und Abmessungen:
- Rohr-Außendurchmesser (OD): 22/18 mm — die Hülse ist für Rohre dimensioniert, bei denen der Übergang von 22 mm zu 18 mm OD relevant ist (Rohrtyp und Maße bei Montage prüfen).
- Normkonformität: Entwickelt für den Einsatz mit Fittings und Komponenten, die nach DIN 2353 konstruiert sind; geeignet für hydraulische und pneumatische Systeme, die diese Standard verwenden.
Technische Vorteile bei korrekter Anwendung:
- Reduziert lokale Verformungen am Rohrende bei Kompression, was die Dichtheit gegenüber Fittings verbessert.
- Verlängert die Lebensdauer von Rohrverbindungen in Systemen mit wiederholten Druckbelastungen.
- Verbessert die Wiederholgenauigkeit bei der Montage, insbesondere bei Serieninstallationen oder Reparaturen.
Montagehinweise: Stellen Sie sicher, dass das Rohrende senkrecht abgeschnitten, entgratet und gereinigt ist, bevor die Hülse eingesetzt wird. Die Hülse muss vollständig in das Rohrende eingeschoben sitzen, und geeignete Fittings gemäß den Montageanweisungen von DIN 2353 verwendet werden. Bei Unklarheiten zur Materialkompatibilität oder zu Druckklassen prüfen Sie die System-Spezifikationen oder wenden Sie sich an den Hersteller.
Identifikation: Brand: Riegler. MPN: 650.09.53. GTIN: 43705241.
Anwendungszielgruppe: Beschrieben und dimensioniert für Mechaniker, Servicetechniker und Motorradbesitzer, die mit Hydraulik-/Kraftstoffrohrsystemen arbeiten und eine standardisierte Verstärkungsinsert nach DIN 2353 benötigen.
