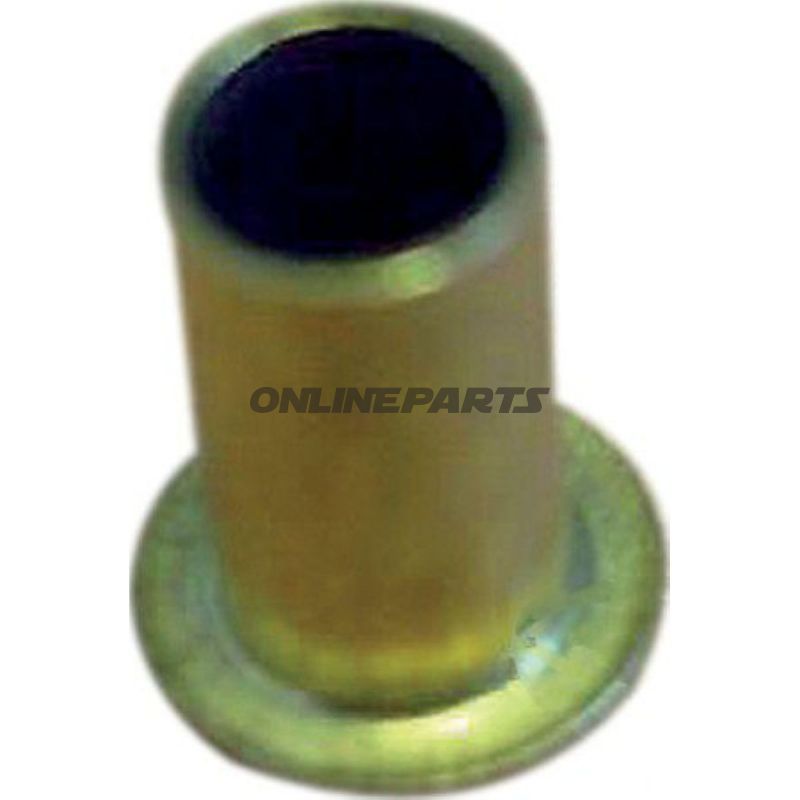

Einsteckhülsen 15/12.5Vh12

Einsätze 15/12,5 VH12 — Verstärkungsbuchse für leichte Serien (DIN 2353)

Produktübersicht: Die Einsätze von Riegler (MPN: 650.09.38, GTIN: 43705191) sind Verstärkungsbuchsen konzipiert für leichte Serien gemäß DIN 2353. Sie sind dimensioniert für Rohre mit äußeren Durchmessern um 15 mm und 12 mm und werden typischerweise als Verstärkung oder Montageelement bei Verbindungen in Hydraulik- und Druckluftsystemen sowie anderen Rohrleitungsaufgaben eingesetzt, bei denen eine genaue Passung zwischen Rohr und Fittings erforderlich ist.

Funktion:

• Wirkt als Einsatzeinsatz/Verstärkung in Fittings, um eine korrekte Passform und Dichtheit zwischen Rohr und Verbindung sicherzustellen.
• Verteilt Belastungen in Verbindungen und reduziert das Verformungsrisiko von weicheren Rohrmaterialien beim Einsetzen von Fittings.
• Unterstützt eine korrekte Positionierung der Rohrenden bei Verbindung und Montage, was die Montagearbeit erleichtert und Nachjustierungen reduziert.

Materialwahl und Eigenschaften:

• Material: Aus Metall gefertigt (üblich rostfreier Stahl oder Messinglegierung je nach Ausführung). Das Material ist gewählt, um notwendige Steifigkeit und Korrosionsbeständigkeit in industriellen Umgebungen zu bieten.
• Oberfläche: Bearbeitet, um eine glatte Kontaktfläche zum Rohr zu gewährleisten und gleichmäßige Belastungsverteilung sicherzustellen. Oberflächenbehandlung kann je nach Spezifikation des Lieferanten variieren.
• Toleranzen: Hergestellt gemäß den Anforderungen von DIN 2353 für die leichte Serie, was Kompatibilität mit Fittings und Rohren sicherstellt, die demselben Standard folgen.

Betiebungsabmessungen und Kompatibilität:

• Angegebene Rohr- Außendurchmesser: 15 mm / 12 mm (in der Produktbezeichnung als 15/12,5 VH12 angegeben). Verwenden Sie diese Einsätze, wenn die Rohrkontur mit diesen Durchmessern übereinstimmt oder wenn technische Dokumentation den VH12-Typ angibt.
• Passt zu Fittings und Systemen, die nach DIN 2353 für die leichte Serie konstruiert sind. Prüfen Sie immer die Maße von Rohr und Fitting vor der Montage, um eine korrekte Übereinstimmung sicherzustellen.

Praktische Montagehinweise:

• Rohrenden von Verschmutzungen und Graten befreien, bevor eingesetzt wird, um eine dichte Montage zu gewährleisten.
• Die Einsätze vollständig bis zum Anschlag im Sitzen des Fittings einschieben und prüfen, dass sie gleichmäßig am Rohrkongt anliegen.
• Verformen Sie den Einsatz nicht durch übermäßige Kraft; Werkzeuge und Drehmoment müssen den Anweisungen des Herstellers für das jeweilige Fitting entsprechen.

Qualifikationen und Identifikation: Das Produkt wird von Riegler geliefert und als MPN 650.09.38 identifiziert. GTIN 43705191 ermöglicht eine schnelle Querverlinkung des Artikels in Ersatzteil- und Logistiksystemen.

Anwendungsbereiche: Geeignet für hydraulische Kreisläufe, Druckluftinstallationen, Prozessanlagen und weitere Rohrleitungsaufgaben, bei denen standardisierte DIN-2353-Fittings verwendet werden. Zielgruppe sind Mechaniker und Techniker, die mit präzisen Verbindungen und langlebigen Verbindungen arbeiten.

Qualitäts- und Sicherheitsüberlegungen: Wählen Sie Material- und Oberflächenvariante entsprechend den chemischen Eigenschaften des Mediums und dem Betriebsdruck. Beachten Sie stets geltende Standards und die Installations- und Wartungsvorschriften des Herstellers.
