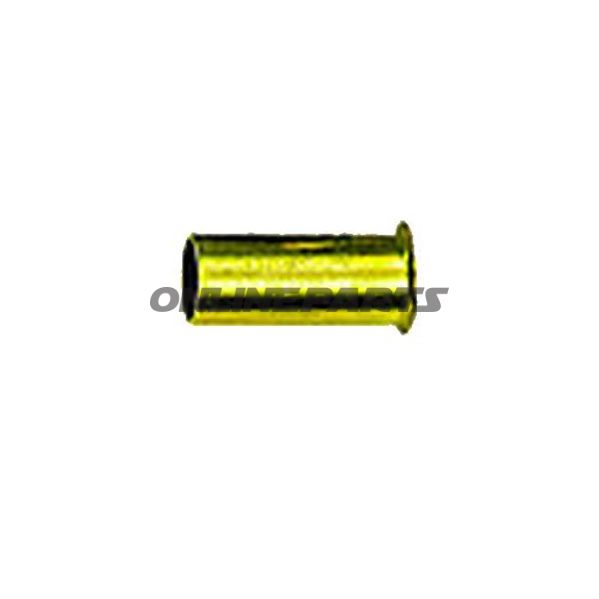

Einsetz-/Fertigungsbuchse 12/9 zur Verstärkung von Rohrverbindungen (leichte Serie, DIN 2353)
Produktübersicht: Diese Einsetz-/Fertigungsbuchse von Riegler (MPN: 650.54.16, GTIN: 4047322168854) ist eine Verstärkungsbuchse, die für Rohre mit Außendurchmesser 12/9 mm vorgesehen ist. Sie besteht aus vernickeltem Messing und ist für die leichte Serie gemäß DIN 2353 ausgelegt.
Funktion und Anwendung:
- Die primäre Funktion der Einsetz-/Fertigungsbuchse besteht darin, das Rohrende an Verbindungen und Klemmverbindungen zu verstärken und zu stabilisieren, damit das Rohrmaterial beim Verbinden oder Anbringen von Fittings nicht verformt wird.
- Sie wird typischerweise in hydraulischen und pneumatischen Rohrführungen sowie in technischen Installationen verwendet, bei denen eine dichte und mechanisch stabile Verbindung erforderlich ist.
- Passt zu Rohren mit Außendurchmesser 12 mm / Innendurchmesser 9 mm (12/9), was den Standardrohrgrößen entspricht, die in leichten DIN 2353-Systemen verwendet werden.
Material und Oberfläche:
- Material: Messing, das gute Formbarkeit und Korrosionsbeständigkeit in vielen gängigen Umgebungen bietet.
- Oberfläche: Verzinnte Verchromung (Nickelverchromung), was die Korrosionsbeständigkeit verbessert und die Reibung bei der Montage im Vergleich zu ungefrästem Messing reduziert.
- Die Wahl von vernickeltem Messing vereint die mechanischen Eigenschaften von Messing mit der verbesserten Haltbarkeit und Ästhetik einer verchromten Oberfläche.
Temperatur- und Druckgrenzen:
- Druckbereich: Maximal 60 bar. Diese Grenze macht die Einsetz-/Fertigungsbuchse geeignet für niedrige bis mittlere Druckanwendungen im technischen Montage- und leichten Hydraulikbereich.
- Temperaturbereich: Bis zu 150 °C. Die Temperaturgrenze gewährleistet Funktion in thermisch beanspruchten Installationen unter normalen industriellen Bedingungen, sollte jedoch im Hinblick auf die Materialien anderer Komponenten (z. B. Schläuche, Dichtungen) bewertet werden.
Kompatibilität und Normen:
- Abmessung und Bauweise sind der leichten Serie gemäß DIN 2353 angepasst, wodurch das Produkt mit Fittings und Komponenten kompatibel ist, die nach demselben Standard ausgelegt sind.
- Empfohlen für Rohre mit spezifiziertem 12/9 mm-Durchmesser; bei Unsicherheit über die Passform sollten Rohrmaße vor der Montage überprüft werden.
Praktische Montagehinweise:
- Sorgen Sie für eine richtige Entgratung und Reinigung der Rohrenden vor dem Einsetzen der Buchse, um eine gleichmäßige Dichtung zu erreichen und eine Beschädigung der Buchsenebene zu vermeiden.
- Verwenden Sie das passende Drehmoment und Werkzeug gemäß den Herstellervorgaben für die zugehörigen Fittings, um ein Überlasten von Rohr und Buchse zu vermeiden.
- Bei Installation in aggressiven Umgebungen oder Kontakt mit Chemikalien sollte die Kompatibilität zwischen vernickeltem Messing und den beigefügten Medien bewertet werden.
Identifikation: Das Produkt ist unter der Marke Riegler gekennzeichnet und eindeutig mit der Herstellernummer 650.54.16 (MPN) sowie der globalen Handelsartikelnummer GTIN 4047322168854 identifiziert, was eine einfache Querverweislung im Ersatzteilmanagement und Einkauf ermöglicht.
Hinweis: Die Angaben zu Druck- und Temperaturgrenzen sind die angegebenen Höchstwerte; in der Endmontage sollten die Gesamtheit (Fittings, Rohr, Dichtungsmaterialien) zusammen bewertet werden, um die Anforderungen der Anwendung zu erfüllen.
