Einbau Steckdose Fla

Einbausteckdose (FLA) für 6–24 V Installationen

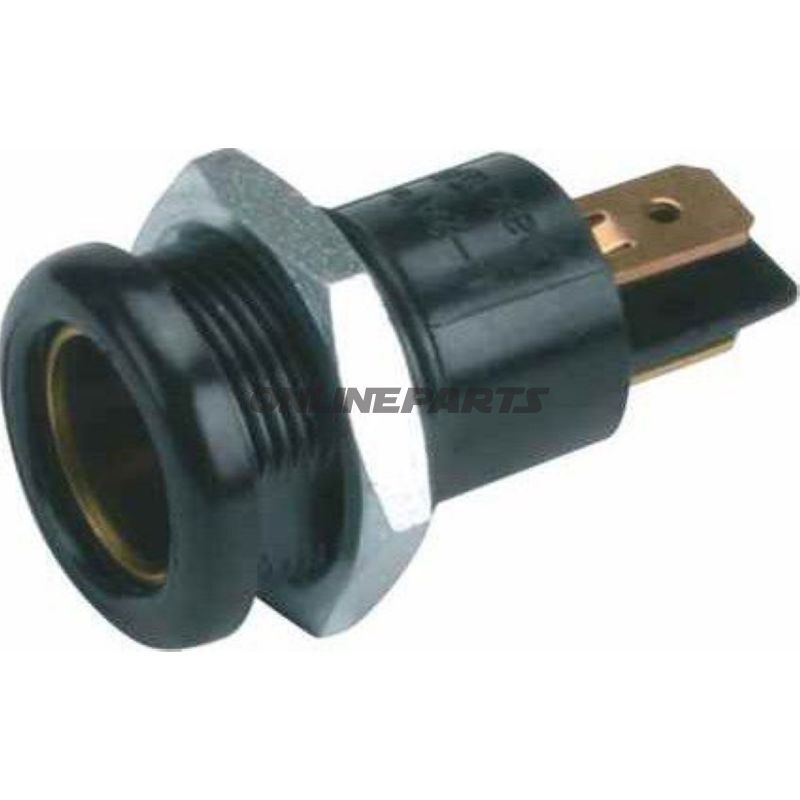

Diese Einbausteckdose (FLA) von Bosch, Modellnummer 146.75.70 (GTIN 3165142794525), ist für feste Installationen nach DIN/ISO 4165 ausgelegt und wird typischerweise zur Stromversorgung in Fahrzeugen und Marineanwendungen verwendet, bei denen ein Niederspannungsanschluss im Armaturenbrett oder der Karosserie montiert werden soll.

Die Funktion ist einfach: Die Steckdose bietet eine geschützte, eingebaute Verbindung zu 6–24 V-Systemen und kann eine Dauerbelastung von bis zu 12 A bewältigen. Der Anschluss erfolgt über zwei Flachstecker, und die Erdung ist isoliert, um das Risiko eines unbeabsichtigten Kontakts mit dem Fahrzeugchassis zu verringern und die Sicherheit bei der Installation zu erhöhen.

• Modell und Identifikation: Bosch 146.75.70, GTIN 3165142794525.
• Elektrische Daten: Ausgelegt für 6–24 V, Dauerbelastung 12 A.
• Anschluss: 2 Flachstecker (2 Zungen) für schnelle und standardisierte Kabelverbindung.
• Montage: Einbaumontage nach DIN/ISO 4165; Befestigung mit Sechskantmutter M18 x 1, SW 22.
• Erdungsanschluss: Isolierter Erdanschluss für sichere und zuverlässige Chassiserdung.

Materialwahl: Das Gehäuse besteht aus Kunststoff, was Korrosionsbeständigkeit und elektrische Isolation ohne unnötiges Gewicht bietet. Der Einsatz von Kunststoff bedeutet zudem, dass die Komponente gegenüber normaler Abnutzung in Fahrerhaus- und Armaturenbrettumgebungen widerstandsfähig ist, jedoch sollte man wie bei allen Kunststoffteilen auf Wärme- und Chemikalieneinwirkung bei enger Montage in der Nähe des Motorraums oder von Abgasbauteilen achten.

Praktische Hinweise zur Montage und Anwendung:

• Vorbohren und Lochgröße: Befolgen Sie die DIN/ISO 4165-Anleitung für korrekte Ausschnitts- und Freimaße für die M18 x 1 Mutter. Sorgen Sie bei der Installation für Zugang zur Mutter (SW 22).
• Kabelquerschnitt und Sicherung: Dimensionieren Sie Kabel und Sicherungen für 12 A Dauerbelastung und mögliche Anlaufströme von angeschlossenen Geräten. Verwenden Sie korrekt isolierte Flachstecker, um mechanischen und elektrischen Kontakt zu gewährleisten.
• Umgebung und Abdichtung: Das Kunststoffgehäuse bietet Basisschutz; verwenden Sie zusätzliche Dichtungen oder Abdichtungen, wenn die Steckdose in exponierten, nassen oder staubigen Bereichen platziert wird, um das Eindringen von Feuchtigkeit zu verhindern.
• Wartung: Prüfen Sie regelmäßig die Kontaktflächen und die Erdverbindung auf Oxidation oder lose Verbindungen; reinigen Sie diese bei Bedarf mit geeignetem Kontaktspray.

Diese einfache, standardisierte Einbausteckdose von Bosch eignet sich, wenn Sie eine robuste 2-polige Niederspannungssteckverbindung für Fahrzeuginstallationen benötigen, mit klaren Montagemaßen (M18 x 1, SW 22) und einem isolierten Erdanschluss für erhöhte Sicherheit. GTIN und MPN sind zur eindeutigen Referenz bei Ersatzteilbestellungen und Dokumentation angegeben.
