Duebelsz- B 15/95

Dyvel / Durchstiftsanker DUEBELSZ‑B 15/95 für Beton – Hochlast, ETA‑Möglichkeit 1

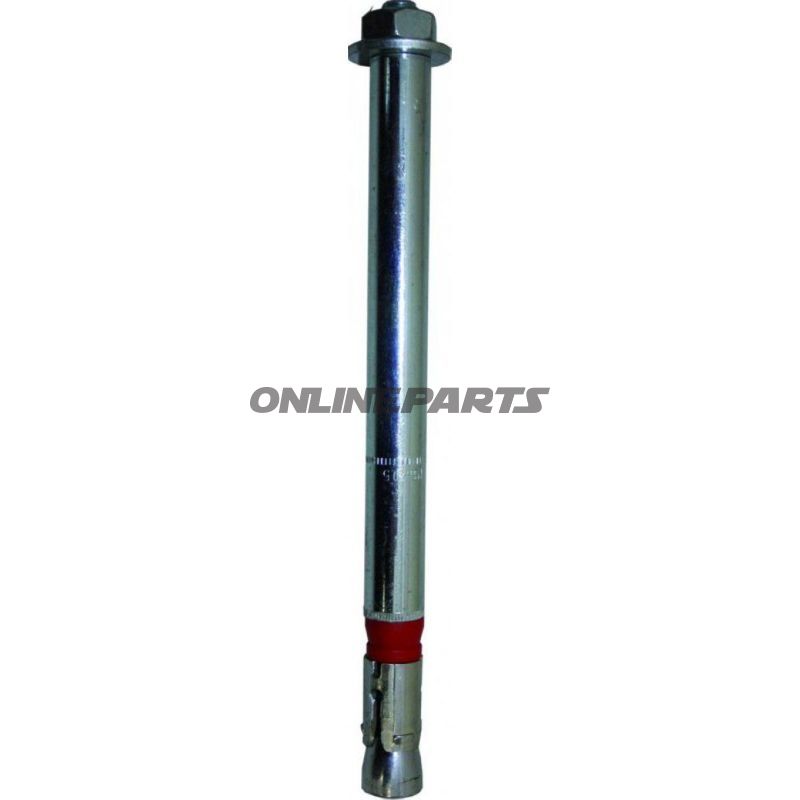

Produktübersicht: DUEBELSZ‑B 15/95 ist ein Durchstiftsanker, der für mittlere bis schwere Verankerungen in sowohl rissigem als auch ungerissenem Beton ausgelegt ist. Die Ankerkonstruktion mit einer dreiteiligen expandierenden Spezialhülse in Kombination mit einer Kunststoff‑Stellring sorgt für eine dauerhafte Befestigung des montierten Bauteils am Untergrund bei geringen Achs- und Randabständen.

• GTIN: 4043315041395
• MPN: 486.90.79

Funktion und Anwendung:

DUEBELSZ‑B funktioniert als Durchstiftsanker: Der Anker wird in ein Vorbohrloch eingesetzt, die Schraube wird festgezogen und die speziell gestaltete Hülse spreizt sich im Betonraum. Die plastische Verdrängungsring sorgt für eine kontinuierliche Vorspannung zwischen dem Ankerkopf und dem befestigten Teil, was das Spielrisiko verringert und die Stabilität über die Zeit erhöht. Das Produkt eignet sich zur Montage von Stahlstützen, Geländern, Maschinen, Gerüsten und Konsolen.

Materialspezifikation und Eigenschaften:

• Spezialhülse mit dreifacher Spredbahn, ausgelegt für sehr hohe Zug- und Scherbelastungen bei begrenzten Achs- und Randabständen.
• Plastischer Presring sorgt für festen und langlebigen Halt der Komponente an der Betonoberfläche — verringert Bewegungen und sichert wiederholte Belastungsstabilität.
• Materialien und Oberfläche (je nach Variante) sind auf Korrosionsbeständigkeit und mechanische Haltbarkeit in Bauumgebungen ausgelegt; spezifische Korrosionsklasse sollte in den technischen Daten der gelieferten Variante bestätigt werden.

Technische Daten (angegeben):

• Bohrdurchmesser: 15 mm
• Gesamtlänge des Ankers: 191 mm
• Gewinde: M10
• Bohrlochtiefe: 170 mm
• Notwendige Verankerungstiefe in Beton: 85 mm
• Max. Klemmkraftkomponente: < 95 mm
• Anzugsmoment für den Anker: 50 Nm

Kompatibilität und Montageanleitung:

• Entworfen für Beton (gerissen und ungerissen). Für die Anwendung in anderen Untergründen (Ziegel, hohle Blöcke usw.) ist eine spezifische Bewertung oder alternative Verankerungssysteme erforderlich.
• Bohrloch muss korrekte Durchmesser und Tiefe haben (15 mm, 170 mm) und frei von Bohrstaub sein, um die deklarierte Tragfähigkeit zu erreichen.
• Beachten Sie die normgerechten Installationsverfahren und Momentwerte (50 Nm), um die erwarteten Lastkapazitäten sicherzustellen und Schäden am Anker oder Untergrund zu vermeiden.

Vorteile der Konstruktion:

• Möglichkeit hoher zulässiger Lasten bei geringen Achs- und Randabständen dank dreifach Spredeprofil.
• Plastischer Presring sichert die Befestigungmontierter Teile und reduziert das Risiko von Nachspiel.
• Geeignet für gängige Bau- und Industrieanwendungen wie oben beschrieben.

Hinweise: Das Produkt ist mit GTIN und MPN zur eindeutigen Identifikation bei Bestellung und Dokumentation aufgeführt. Falls ETA‑Dokumentation oder eine spezifische Korrosionsklasse für eine bestimmte Installation erforderlich ist, sollten die entsprechenden Zertifikate und Produktvarianten vor der Montage mit dem Lieferanten geprüft werden.
