Dübel Sz-B18/40

Heavy Duty Wall Plug AB 18/40 — Durchsteckanker für Beton (M12)

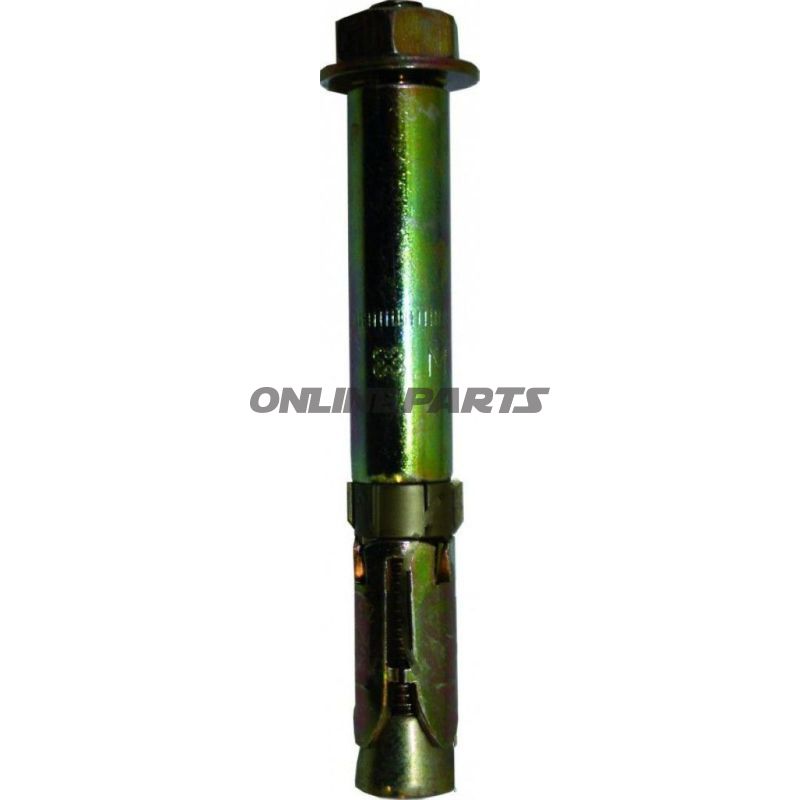

Heavy Duty Wall Plug AB 18/40 (auch als Dübel 18/40 SZ-B bezeichnet) ist ein Durchsteckanker, der für mittlere bis starke Verankerungen in rissigem und ungerissenem Beton vorgesehen ist. Das Produkt ist darauf ausgelegt, hohe Zug- und Scherbelastungen bei relativ kleinem Achs- und Randabstand zu tragen, dank der speziellen Spreizhylse und einer Kunststoff-Pressring, die eine dauerhafte Vorspannung zwischen dem Befestigungsteil und dem Untergrund sicherstellt.

• Funktion: Durchsteckanker werden in das Bohrloch eingesetzt und durch mechanische Spannung der Spreizhylse fixiert. Die Druckhülse sorgt für zusätzliche Verankerung gegen die Oberfläche, sodass die Belastung sicher auf den tragenden Beton übertragen wird.
• Anwendungen: Geeignet zur Verankerung von Stahlunterstützungen, Geländern, Maschinen, Gerüsten und Konsolen sowohl in rissigem als auch in ungerissenem Beton.

Material und Eigenschaften

Das Ankern besteht aus einer speziell gefertigten Spreizhylse (Kunststoff/Metall-Komponente je nach Variant des Anbieters) mit einer Kunststoff-Pressring, die sich beim Anziehen verformt, um eine dauerhafte Spannung gegen den Untergrund zu erzeugen. Die Konstruktion ist optimiert, um eine hohe Zug- und Querkraftfestigkeit zu liefern, ohne große Rand- oder Achsabstände zu benötigen. Die Materialauswahl legt den Fokus auf mechanische Festigkeit und dauerhafte Abstützung unter Belastung; Oberflächenbehandlung und präzise Gewindedimensionen sichern eine wiederholbare Montage und korrekte Momentübertragung.

Technische Daten

• GTIN: 4043315041456 — diese eindeutige Artikelnummer identifiziert das Produkt für Logistik und Bestellung.
• MPN: 486.90.87 — die Herstellernummer (MPN) wird verwendet, um das korrekte Ersatzteil oder Nachbestellartikel sicherzustellen.
• Bohrdurchmesser: 18 mm
• Gesamtlänge (Ankerlänge): 152 mm
• Gewinde: M12
• Bohrtiefe: 120 mm
• Notwendige Verankerungstiefe im Beton: 95 mm
• Max. Spannkraft des Bauteils (Klemmdicke): < 40 mm
• Empfohlenes Anzugsdrehmoment: 80 Nm

Montagehinweise und praktische Gegebenheiten

• Bohre das Loch mit dem angegebenen Durchmesser (18 mm) und der Tiefe (120 mm). Reinige das Bohrloch von Bohrstaub, bevor das Anker eingeführt wird, um eine korrekte Kontaktfläche zwischen Spreizhylse und Beton sicherzustellen.
• Führe den Anker durch das zu Befestigende und ziehe ihn auf das empfohlene Drehmoment fest (80 Nm). Zu starkes oder zu schwaches Drehen beeinflusst die Tragfähigkeit des Ankers.
• Bei begrenzter Klemmstärke (unter 40 mm) achte auf die korrekte Positionierung der Druckring, um lokalen Überdruck oder unzureichende Befestigung zu vermeiden.
• Kontrolliere Rand- und Achsabstände gemäß geltenden Montageanweisungen und Bauvorschriften, um die deklarierten Belastungswerte sicherzustellen.

Kompatibilität und praktische Verwendung

Der Anker eignet sich für typische Installations- und Werkstattmontagen, bei denen hohe neutrale und quer gerichtete Belastungen auftreten. Er kommt sowohl in dauerhaften als auch in temporären Konstruktionen zum Einsatz, bei denen Beton das tragende Material ist. Beachte, dass die korrekte Tragfähigkeit eine richtige Bohrung, Reinigung und Nachspannung gemäß den Herstelleranweisungen voraussetzt.

Produktidentifikation: GTIN 4043315041456 und MPN 486.90.87 begleiten das Produkt für Verfolgung und Bestellung. Falls weitere technische Zertifikate oder ETA-Dokumentation (Option 1 Zulassung für schwere Anker) benötigt werden, sollten diese vom Anbieter oder Herstellerentwurf der technischen Datenblätter bezogen werden.
