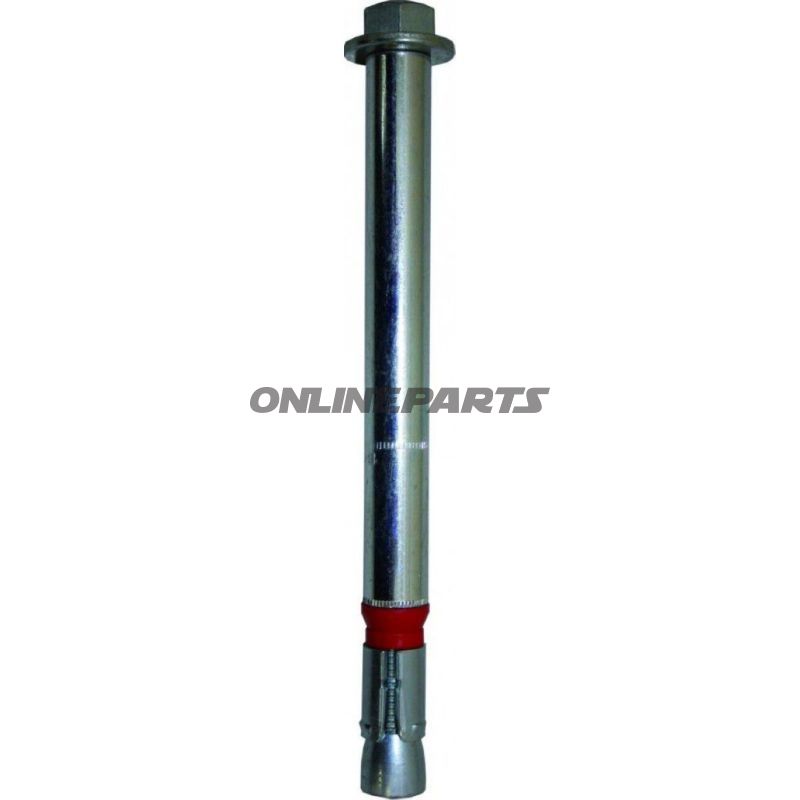

Durchgehender schwerer Anker – SZ-B18/100 Schäkel für Beton
Produkt: SZ-B18/100 Dübel (MPN: 486.91.03, GTIN: 4043315041487)
Dies ist ein ETA Option 1-genehmigtes durchdringendes schweres Ankersystem (SZ-Serie) mit einer dreifach expandierenden Spezialhülse. Das Ankersystem ist darauf ausgelegt, hohe Zug- und Seitenlasten sowohl in rissigem als auch in ungerissenem Beton bei relativ geringen Mittellinien- und Randabständen zu übertragen. Eine plastische Kompressionsring sorgt dafür, dass das befestigte Element über die Zeit gespannt an der Unterlage bleibt.
Funktion
- Durchdringende Montage: Der Anker wird durch die Komponente hindurchgezogen und gegen den Betonuntergrund gespannt.
- Dreifache Expansion: Die Spezialhülse dehnt sich in drei Richtungen aus, um große Kontaktfläche und erhöhte Tragfähigkeit zu bieten.
- Plastischer Kompressionsring: verhindert, dass sich die Komponente löst, und erhält die Vorspannung zwischen den Teilen und der Betonoberfläche.
Materialien und Eigenschaften
- Spezialhülse aus formstabilem Material für kontrollierte Expansion; das Material ist gewählt, um eine gleichmäßige Verankerung und langfristig funktionsfähige Mechanik zu gewährleisten.
- Metallteile (Schraube/Gewinde) aus korrosionsbeständigem Stahl geeignet für statische Belastungen; der Einsatz setzt eine korrekte Auslegung je nach Umgebung voraus (Indoor/Outdoor, Korrosivitätsklasse).
- Plastischer Kompressionsring, der Spannungen festhält und direkten Metall-zu-Beton-Kontakt bei Vibrationen oder Temperaturänderungen verhindert.
Technische Daten
- Bohrlochdurchmesser: 18 mm
- Durchbohrte Länge (gesamt): 212 mm
- Gewinde: M12
- Bohrlochtiefe: 180 mm
- Notwendige Verankerungstiefe in Beton: 95 mm
- Max. Spannstärke der Komponente: < 80 mm
- Empfohlenes Anzugsdrehmoment für Dübel: 80 Nm
Anwendungsbereiche
Das Produkt eignet sich für mittlere bis kräftige Verankerungen in sowohl rissigem als auch ungerissenem Beton. Typische Anwendungen umfassen:
- Stütz- und Tragprofile
- Geländer und Geländer
- Maschinenaufbauten und Maschinenfundamente
- Gerüste und Konsolen
Kompatibilität und Montage
- Bohrer geeignetes Loch mit 18 mm Bohrmaschine und säubere das Bohrloch gründlich von Bohrstaub vor der Montage.
- Sorge dafür, dass die Verankerungstiefe im Beton mindestens 95 mm beträgt, um die angegebenen Eigenschaften zu erreichen.
- Beachte das empfohlene Anzugsdrehmoment von 80 Nm, um eine korrekte Expansion ohne Überlastung des Ankers zu erreichen.
- Kontrolliere den Zustand des Betons (rissig/unrissig) und befolge die geltenden Montageanweisungen sowie Sicherheitsvorschriften für ETA-genehmigte Anker.
Kurz fachliche Zusammenfassung
Der Dübel SZ-B18/100 (MPN 486.91.03, GTIN 4043315041487) ist ein leistungsstarker Durchdringungsanker mit dreifach expandierender Hülse und plastischem Kompressionsring, konzipiert zur Bewältigung sehr hoher Zug- und Seitenlasten in Beton bei begrenzten Abständen zu Kanten und zwischen Achsen. Die Material- und Formgebungsauswahl fokussiert auf stabile Verankerung und dauerhafte Spannungsfestigkeit unter Belastung.
