Dübel Sz-B 18/70

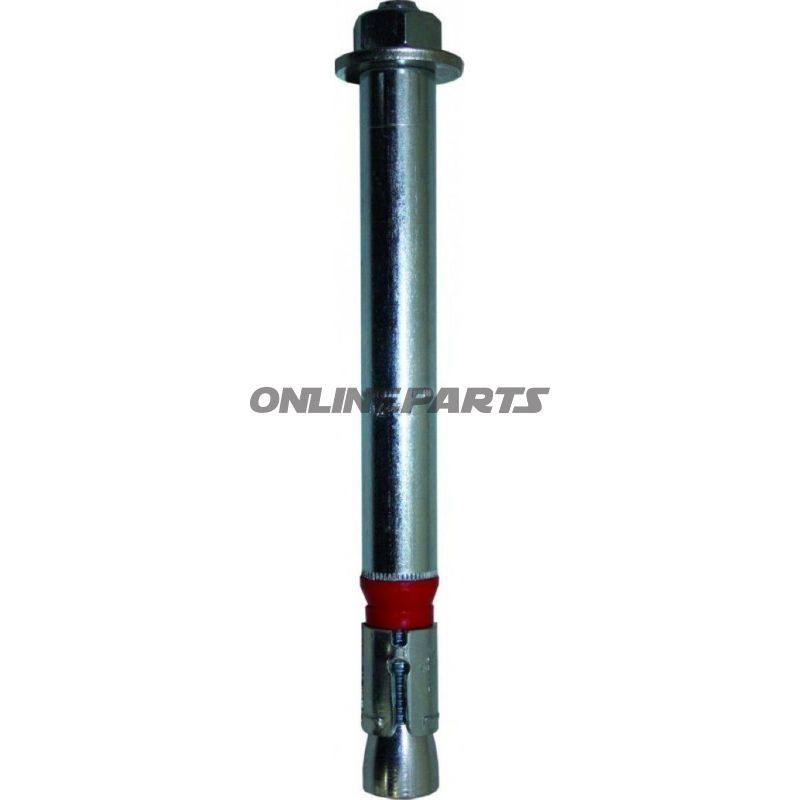

Dyvel / Durchgangsanker für Beton – SZ-B 18/70

Produkt: Dyvel SZ-B 18/70 (MPN: 486.90.95, GTIN: 4043315041470)

Der Durchgangsanker SZ-B 18/70 ist ein Durchgangsanker, der für mittlere bis starke Verankerung in sowohl rissfreiem als auch rissigem Beton konzipiert ist. Der Anker wird verwendet, wenn die Komponente durch den Befestigungsschlitter geführt und von der Oberseite gegen die Unterlage gespannt wird, z. B. bei der Befestigung von Stahlstützen, Geländern, Maschinen, Gerüsten und Konsolen.

• Funktion: Durchgangsanker mit dreiteiliger Spreizhylse, die sich beim Anziehen aktiv im Bohrloch ausweitet und dieLasten über Reibung und mechanische Spanngröße auf die Unterlage überträgt. Eine plastische Vorzugsverpressung sorgt für eine dauerhafte Festhaltung und verhindert Lösen zwischen Befestigungsteil und Untergrund.
• Anwendungsbereich: Geeignet für sowohl rissigen als auch rissfreien Beton bei Anwendungen mit hohen Zug- und Querkräften.

Materialauswahl und Eigenschaften

Die Spreizhylse des Ankers ist als Spezialhülse mit drei Expansionszonen ausgeführt, was eine gleichmäßige Verteilung der Belastung und eine hohe Tragfläche im Beton sicherstellt. Die mitgelieferte plastische Presstscheibe ist dazu bestimmt, das Befestigungsteil langfristig gegen den Untergrund zu halten und Spiel zu reduzieren. Die Materialien sind ausgewählt, um mechanische Stabilität und langlebige Spannung zu gewährleisten, ohne unrealistische Lebensdauersbehauptungen zu machen.

Technische Daten

• Bohrdurchmesser: 18 mm
• Gesamtlänge (Anker): 182 mm
• Gewinde: M12
• Bohrlochtiefe: 150 mm
• Notwendige Ankeringstiefe im Beton: 95 mm
• Max. Nut-/Festziehdicke (Bauteil): < 70 mm
• Anzugsdrehmoment für den Anker: 80 Nm

Kompatibilität und Montage

Wird in gebohrte Löcher aus korrektem Betonmaterial und sauberem Bohrstaub montiert. Beachten Sie die im Text oben angegebenen Bohr- und Ankerungstiefen, um die nominalen Lastwerte zu erreichen. Der Anker ist ein Durchgangssystem: Führen Sie die Schraube durch das Montage-/Befestigungsteil und setzen Sie den Anker in das Bohrloch ein, ziehen Sie anschließend die Schraube auf das angegebene Drehmoment fest, damit sich die Hülse korrekt ausweitet.

Sicherheits- und Konstruktionsüberlegungen

• Überprüfen Sie den Zustand des Betonmaterials (Rissbildung/Porosität) und verwenden Sie die entsprechenden Bemessungswerte im Projekt.
• Beachten Sie Bohrdurchmesser, Tiefe und Anzugsdrehmoment, um eine korrekte Expansion und Tragfähigkeit sicherzustellen.
• Bei geringen Kantabständen oder kleinem Achsabstand sorgt die dreiteilige Spreizhylse für eine verbesserte Lastverteilung im Vergleich zu einfachen Expansionsdübeln.

Identifikation

Produktidentifikation ist MPN 486.90.95 und GTIN 4043315041470. Falls ein Markenname in Materialdokumentation oder Bestellsystemen spezifiziert werden soll, geben Sie diese Nummern zur eindeutigen Referenz an.

Beschreibung basierend auf technischer Produktbeschreibung: Hochleistungsdurchgangsanker mit dreifacher Spreizhylse und plastischer Presstscheibe, geeignet für stärkere Verankerungen in Beton mit Anforderungen sowohl an Zug- als auch an Querkräften.
