Dübel Sz-B 15/45

Dyvel / Durchsteckanker aus Stahlbeton — Dyvel SZ-B 15/45

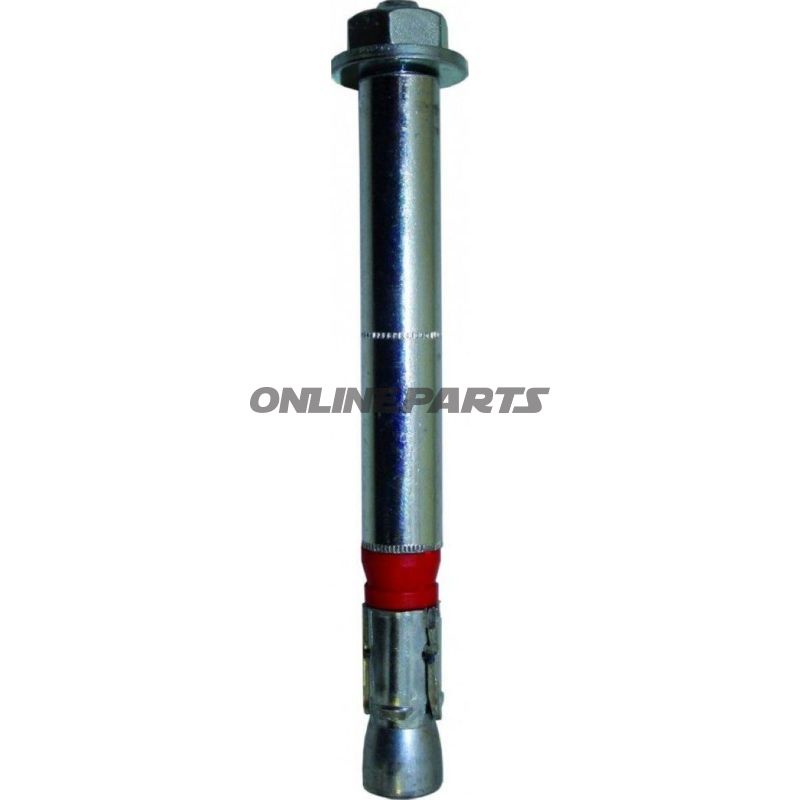

Produkt: Dyvel SZ-B 15/45 (MPN: 486.90.61, GTIN: 4043315041364). Dies ist ein Durchsteck-Daueranker für schwere Befestigungen in sowohl Riss- als auch nicht gerissenem Beton.

Funktion

• Die Funktion des Duwels besteht darin, eine sichere mechanische Verankerung im Beton durch Durchstecken zu schaffen: eine Bolzen- oder Schraubmutter wird auf dem Gewinde gespannt, wodurch die spezielle Ausdehnhülse expandiert und im Bohrloch greift.
• Die dreifach rissbildende Spezialhülse verteilt die Last und ermöglicht hohe zulässige Zug- und Scherkräfte, auch bei geringen Axial- und Randabständen.
• Eine plastische Druck-/Verpressungsring sorgt für eine dauerhafte Befestigung der montierten Komponente am Untergrund und reduziert das Risiko von Spiel bei wiederholter Belastung.

Materialien und Eigenschaften

• Die Ausdehnhülse ist so ausgelegt, dass sie eine kontrollierte Expansion im Bohrloch ermöglicht — ausgelegt für hohe Lasten in rissigem und unver rissigem Beton.
• Gewinde- und Bolzenteile bestehen aus korrosionsbeständigem Metall (typischerweise Stahl mit Oberflächenbehandlung); Produktdaten beschreiben keine exakte Oberflächenbehandlung, daher vor dem Einsatz geeignete Eignung für Außen-/korrosive Umgebungen prüfen.
• Der plastische Druckring (Verpressring) besteht aus formstabilem Polymer, um eine langzeitstabile Spannung zu gewährleisten, ohne die Betonoberfläche unnötig zu verformen.

Technische Daten (wesentliche Maße)

• Bohrerdurchmesser: 15 mm
• Gesamtlänge des Duwels: 141 mm
• Gewinde: M10
• Bohrlochtiefe: 120 mm
• Notwendige Verankerungstiefe im Beton: 85 mm
• Max. Klemmkraft (Dicke der festgezogenen Komponente): < 40 mm
• Empfohlener Anzugsdrehmoment für den Anker: 50 Nm
• MPN: 486.90.61, GTIN: 4043315041364

Anwendungsbereiche

• Geeignet zur Befestigung von Stahlstützen, Geländern, Maschinen, Gerüsten, Konsolen und Ähnlichem, wo eine mittlere bis hohe Verankerung im Beton erforderlich ist.
• Wird sowohl in rissigem als auch in ungerissenem Beton verwendet; besonders geeignet, wenn geringe Axial- oder Randabstände aufgrund der dreifachen Sprei-Funktion gegeben sind.

Praktische Hinweise für Monteure

• Bohren Sie mit dem empfohlenen Durchmesser (15 mm) bis zur angegebenen Bohrlochtiefe (120 mm). Reinigen Sie das Bohrloch gründlich von Bohrstaub, um eine korrekte Expansion und Tragfähigkeit sicherzustellen.
• Halten Sie die angegebene Verankerungstiefe (85 mm) ein, um dokumentierte Verankerungswerte zu erzielen.
• Ziehen Sie das empfohlene Drehmoment (50 Nm) an. Bei härteren oder weicheren Betonklassen können zulässige Lasten variieren — beurteilen Sie immer den Untergrund und befolgen Sie relevante Montagerichtlinien/Standards.
• Prüfen Sie den Oberflächenschutz bei Outdoor- oder korrosiven Umgebungen; ggf. rostgeschützte Versionen wählen, falls erforderlich.

Qualität und Zulassung

Das Produkt wird als leistungsstarkes Durchsteckanker beschrieben, mit der Möglichkeit einer ETA-Genehmigung (Option 1), was es für Anwendungen geeignet macht, bei denen dokumentierte Lastwerte und Betoneigenschaften erforderlich sind. Die Angabe von MPN 486.90.61 und GTIN 4043315041364 ermöglicht den Vergleich von Daten und technischen Datenblättern beim Einkauf oder in der Dokumentation.
