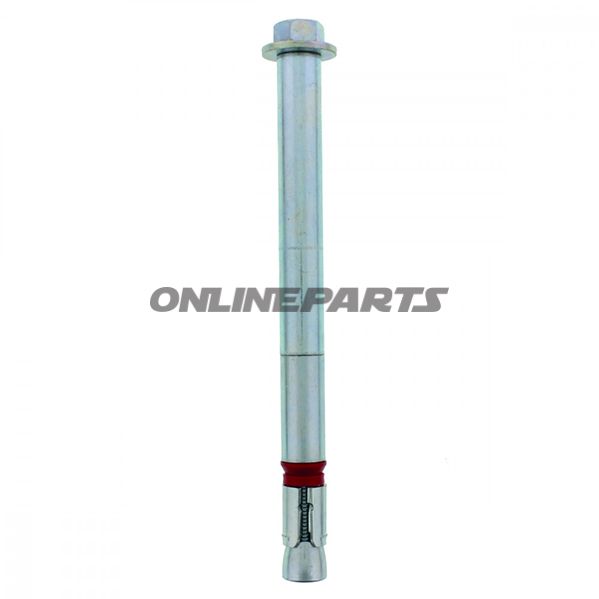

Dyvel B 24/156 – Durchstiftanker mit Bolzenkopf für mittlere/große Belastungen in Beton
Produktname und Identifikation: Nussbaum Dübel B 24/156 (MPN: 486.91.12, GTIN: 4043315071415) ist ein durchstiftmontiertes, schweres Ankersystem mit Bolzenkopf, ausgelegt für Befestigungen in sowohl rissigem als auch nicht rissigem Beton.
Funktion und Anwendung
- Der Dübel ist ein Durchstiftanker (Durchsteckmontage), bei dem die Schraube durch das zu befestigende Bauteil geführt und in der Hülse eingeschaltt wird, die sich im unteren Bereich des Bohrlochs ausdehnt.
- Geeignet für Aufgaben, bei denen eine hohe Tragfähigkeit nah an Kanten und bei geringen axialen Abständen erforderlich ist.
- Typischerweise verwendet für Aufhängungen, Maschinenfundamente, Geländer, Konsolen und ähnliche Bauteile in sowohl rissigem als auch nicht rissigem Beton.
Material und Korrosionsbeständigkeit
- Bolzen: Stahl, galvanisiert (Warm- oder elektrogalvanisiert je nach Spezifikation des Anbieters) – bietet grundlegenden Korrosionsschutz für übliche Innen- und Außenumgebungen.
- Hülse: Speziell geformte Expansionshülse mit Dreifachspreizung, aus Metall gefertigt, um mechanische Verankerung im Beton sicherzustellen.
- Plastische Vorspannung: Integrierte Druckeinwirkung aus Kunststoff, die eine permanente Vorspannung zwischen Befestigungsteil und Untergrund sicherstellt und verhindert, dass der Dübel während der Montage dreht.
Technische Eigenschaften
- Gewindegröße: M16.
- Gesamtlänge: 290 mm.
- Ausführung: Dreiteilige Spreizhülse (Dreifachspreizung), die auch bei geringen Kant- und Achsabständen hohe zulässige Lasten ermöglicht.
- Zulassungen: ETA Option 1 genehmigter Schwerlastanker (entsprechend den Herstellerangaben), was bedeutet, dass das Produkt unter den vom ETA-Dokument beschriebenen Bedingungen in rissigem und nicht rissigem Beton getestet wurde.
Praktische Montage und Hinweise
- Bohrloch: Befolgen Sie den vom Hersteller angegebenen Bohrdurchmesser und -tiefe für die korrekte Funktion der Spreizhülse. Eine ordnungsgemäße Bohrlochreinigung (Bohrstaub entfernen) ist wichtig, um die dokumentierte Tragfähigkeit zu erreichen.
- Montage: Wenn die Schraube angezogen wird, presst sich die Hülse gegen die Wand des Bohrlochs und spreizt sich in drei Richtungen für eine mechanische Verankerung.
- Kontrollen: Stellen Sie sicher, dass die Länge der Schraube der Dicke des Befestigungsteils entspricht, damit die korrekte Eindringtiefe in den Beton erreicht wird.
- Umwelt: Die Verzinkung bietet in vielen Anwendungen Schutz, aber in harten Außen-, küstennahen oder chemischen Umgebungen sollten Korrosionsklasse und ggf. eine alternative Oberflächenbehandlung bewertet werden.
Kompatibilität und Einsatzbeschränkungen
- Der Anker ist speziell für die Nutzung in Beton (rissig und nicht rissig) vorgesehen. Er ist nicht geeignet für Naturstein, Leichtbetonblöcke oder andere Materialien ohne gesonderte Dokumentation.
- Für Anwendungen mit höheren Anforderungen an die Korrosionsbeständigkeit (z. B. maritimes Umfeld) sollte eine Edelstahl- oder speziell oberflächenbehandelte Version gewählt werden.
Zum Hersteller
Nussbaum liefert dieses Ankersystem unter MPN 486.91.12. GTIN 4043315071415 kann zur Identifikation und Logistikabwicklung im Einkauf und Lagerverwaltung genutzt werden.
Zusammenfassung
Der Dübel B 24/156 von Nussbaum ist ein galvanisch verzinkter Durchstiftanker mit Bolzenkopf und dreifach spreizender Spezialhülse. Mit M16-Gewinde und 290 mm Gesamtlänge ist er darauf ausgelegt, hohe zulässige Lasten bei geringen Kant- und Achsabständen in sowohl rissigem als auch nicht rissigem Beton zu liefern. Immer die Montage- und Bohranweisungen des Herstellers beachten und Umweltbedingungen bei der Wahl der Oberflächenbehandlung berücksichtigen.
