Dübel B 12/100Sz Ab12/90

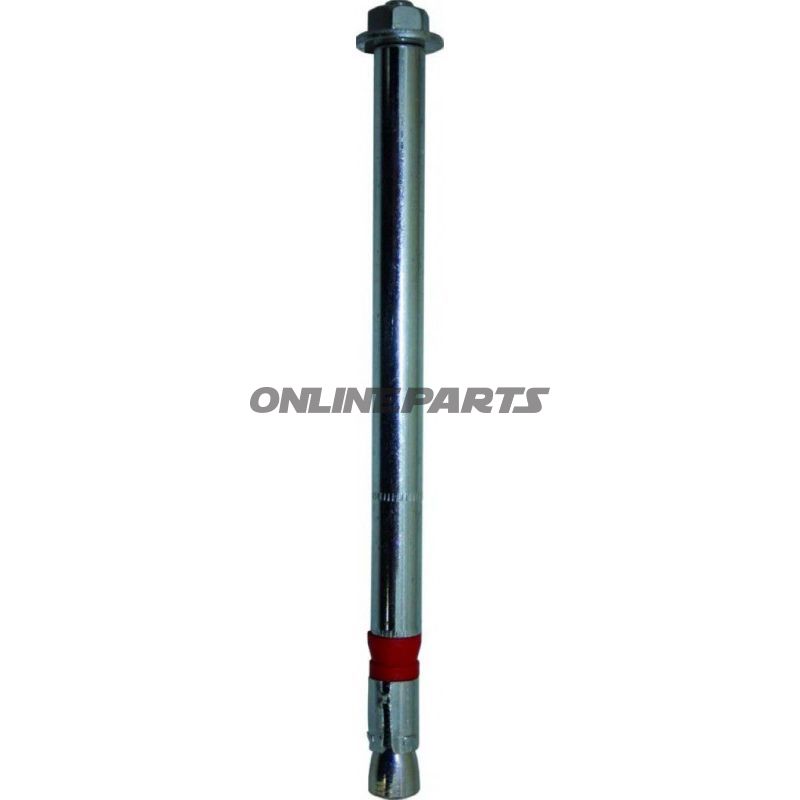

Dyvel B 12/100SZ (AB12/90) – Durchgeschraubanker für Beton

Diese Dübelart, oft als "Dyvel 12/100 SZ-B" bezeichnet (GTIN 4043315042903, MPN 486.90.46), ist ein Durchschraubanker für mittlere bis schwere Verankerungen in sowohl rissigem als auch nicht gerissenem Beton. Das Produkt eignet sich für Anwendungen wie Stahlsäulen, Geländer, Maschinen- und Konsolenaufhängungen sowie Gerüstbefestigungen, bei denen hohe Zug- und Scherkräfte bei begrenztem Achs- und Kantenabstand erforderlich sind.

Funktion

• Der Dübel fungiert als Durchschraubanker: Die Schraube wird bis durch das Befestigungsteil hin durchgezogen, woraufhin die speziell geformte Hülse sich im Bohrloch ausdehnt und im Beton verankert.
• Eine plastische Quetschringsicherung sorgt für eine dauerhafte Festhalte der befestigten Komponente am Untergrund und verringert das Spiel über die Zeit.
• Das dreifache Spreizprofil des Systems erhöht die Kontaktfläche in der Hülse und ermöglicht eine hohe Tragfähigkeit auch bei kleinem Kant- und Achsabstand.

Materialien und Eigenschaften

• Die Hülse besteht aus einer Spezialkunststoff/Metall-Kombination (typischerweise rost- oder galvanisierter Stahl in Verbindung mit formgegossenem Kunststoff in der Presstechnik), um sowohl mechanische Festigkeit als auch dauerhafte Festhaltung zu erreichen. (Das Produkt wird ohne Deklaration weiterer Legierungsinformationen in den verfügbaren Daten geliefert.)
• Auf mechanische Spreizung statt chemischer Bindung ausgelegt, was eine schnelle Installation ohne Aushärtzeit ermöglicht.
• Die plastische Presse-Ring bewahrt die Klemmkraft gegenüber Klemmfestigkeit und thermischen Einflüssen bei normaler Nutzung.

Technische Daten (relevante Maße)

• Bohrdurchmesser: 12 mm
• Gesamtlänge: 180 mm
• Gewinde: M8
• Bohrlochtiefe: 80 mm
• Erforderliche Verankerungstiefe im Beton: 70 mm
• Maximale Festzugkraft am Bauteil: <100 mm
• Empfohlenes Anzugsmoment beim Anziehen: 30 Nm

Kompatibilität und Montageanleitung

• Verwendet in gebohrten Löchern sowohl in rissigem als auch in nicht gerissenem Beton; geeignet für Durchsteckmontage, bei der sich darunterliegende Flansche oder Platten fest an den Beton ziehen lassen.
• Wichtig ist die Einhaltung des korrekten Bohrdurchmessers (12 mm) und der Verankerungstiefe (70 mm), um die angegebenen Tragfähigkeiten zu erreichen.
• Das Anzugsdrehmoment sollte bei ca. 30 Nm gehalten werden, um eine korrekte Spreizung ohne Überlastung des Gewindes oder der Hülse sicherzustellen.
• Überprüfen Sie stets, ob Kant- und Achsabstände den Projektanforderungen entsprechen; die dreifache Spreizung des Systems erhöht zulässige Lasten bei kleinen Abständen, aber die Projektdokumentation ist zu befolgen.

Sicherheit und Normen

• Die technische Beschreibung des Produkts erwähnt die Möglichkeit der Übereinstimmung mit ETA Option 1 (Typgenehmigung), was berechnete und getestete Leistungen gemäß europäischen Ankeranforderungen anzeigt – bestätigen Sie spezielle Zertifizierung beim Lieferanten, falls Dokumentation für Ihr Projekt erforderlich ist.
• Beachten Sie allgemeine Sicherheitsvorschriften beim Bohren, Reinigung des Bohrlochs und korrektem Anziehen. Verwenden Sie geeignete persönliche Schutzausrüstung bei der Montage.

Hinweise

• GTIN 4043315042903 und MPN 486.90.46 sind integraler Bestandteil der Produktbezeichnung und können zur genauen Identifikation der Variante bei Bestellung oder bei der Nachkontrolle der Lieferantendokumentation verwendet werden.
• Weitere Informationen zur Korrosionsklasse oder zur genauen Legierung des Materials liegen in den mitgelieferten Daten nicht vor; wählen Sie korrosionsgeschützte Varianten, wenn der Einsatz im Außenbereich oder in korrosiver Umgebung vorgesehen ist.
