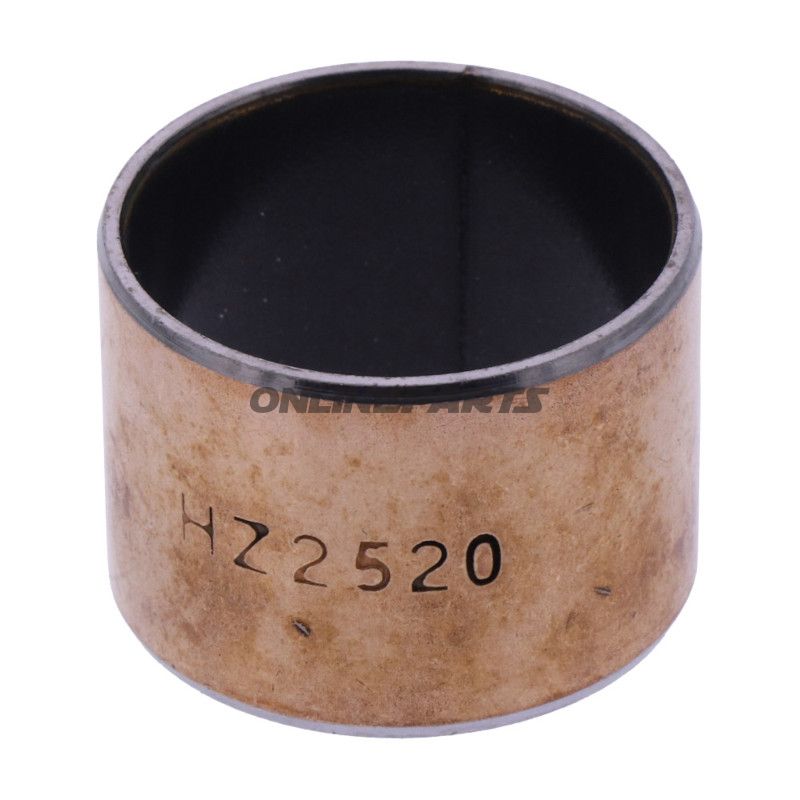

DU-LAGER SCHERE OBEN JMP FOX 2500/3000 H MOBIL

Glideleje für die obere Verschiebung der Säge zum JMP Fox 2500/3000 H Mobile

Produkt: Glideleje zur oberen Verschiebung der Säge montiert in JMP Fox 2500/3000 H Mobile. Dieses Lager ist ein originales JMP-Ersatzteil (JMP FJ02011003676) und wird mit der Hersteller-Teilenummer MPN 652.20.61 geliefert.

Funktion und Anwendung

• Das Leje primäre Funktion besteht darin, als Glideleje am oberen Verschiebungspunkt der Säge zu fungieren, wobei es radiale Bewegung und Seitverschiebung zwischen beweglichen Komponenten aufnimmt.
• Es ist für die Installation in mobilen Sägen (Hub) Modelle Fox 2500 und 3000 H vorgesehen, bei denen präzises Lenk- und Gleitspiel für eine korrekte axiale Ausrichtung und Steuerung der Sägeliftmechanik erforderlich ist.
• Entworfen, um Metallschleifkontakt zu reduzieren und Belastungen über eine größere Fläche zu verteilen, für längere Wartungsintervalle.

Werkstoffwahl und Eigenschaften

• Außendurchmesser: 28 mm — passt in die angegebene Gehäuse- oder Lagertoleranz für die obere Verschiebung.
• Innen-Durchmesser: 25 mm — für Achse oder Schraube mit 25 mm Durchmesser.
• Breite: 20 mm — dimensioniert, um ausreichend Kontaktfläche und Stabilität in den Lagerstellungen der Säge zu gewährleisten.
• Materialaufbau: wie Glideleje zu erwarten ist eine Kombination aus härterer Außenschale (typischerweise Stahl oder gehärtetes Material) mit einer inneren Gleitebene oder Bronze-/Gleitkomponentenbeschichtung/Composite-Beschichtung. Dies sorgt für Widerstandsfähigkeit gegen Punktbelastungen und gleichzeitig akzeptable Reibung bei der Bewegung.
• Oberflächenfinish und Toleranzen: Originalteil von JMP wird mit den Herstellertoleranzen geliefert, was Spiel minimiert und gleichmäßigen Betrieb im Vergleich zu ungeprüften Ersatzteilen sicherstellt.

Kompatibilität und Marke

• Speziell entwickelt für JMP Fox 2500/3000 H Mobile. JMP als Marke steht hinter der Konstruktion und Prüfung des Bauteils, wie sich aus MPN 652.20.61 und Herstellerkode FJ02011003676 ergibt.
• Beim Austausch sollten Achs- und Gehäusemaße (25 mm Innen, 28 mm Außen, 20 mm Breite) überprüft werden, um eine korrekte Passform zu gewährleisten und eine falsche Montage zu vermeiden.

Montage- und Wartungshinweise

• Vor der Montage: Achse und Gehäuse gründlich reinigen, um alte Fettreste, Korrosionspartikel und Schmutz zu entfernen, die das Gleiten beeinträchtigen können.
• Schmierung: je nach Konstruktion kann das Lager für einen geschmierten Betrieb ausgelegt sein; befolgen Sie JMP-Anweisungen bezüglich Schmiermittel und Intervall. Über- oder Unterlubung kann Lebensdauer und Funktion beeinflussen.
• Nach der Montage auf korrekte Ausrichtung und Reibung prüfen; die Abmessungen des Lagers erfordern in der Regel eine Pressmontage, um Spiel zu vermeiden.

Identifikation

• Marke: JMP — gibt Originalhersteller und Qualitätsreferenz an.
• MPN: 652.20.61 — wird zur Lager- und Ersatzteilidentifikation verwendet.
• Herstellerkode / interne Referenz: JMP FJ02011003676.
• GTIN ist für dieses Produkt nicht angegeben.

Technische Überlegungen für Mechaniker

Durch die Wahl dieses Originalteils wird die geometrische Kompatibilität und Material-/Toleranzsicherheit wie von JMP erwartet gewährleistet. Wenn die Maschine umfangreiche Abnutzung oder Verformungen an Achse oder Gehäuse aufweist, sollten diese Abmessungen überprüft und korrigiert werden, um vorzeitigem Lejeslid vorzubeugen. Prüfen Sie auch den Wartungsverlauf auf frühere Ursachen für Lagerbelastung (z. B. fehlende Schmierung oder das Eindringen von Schmutz).
