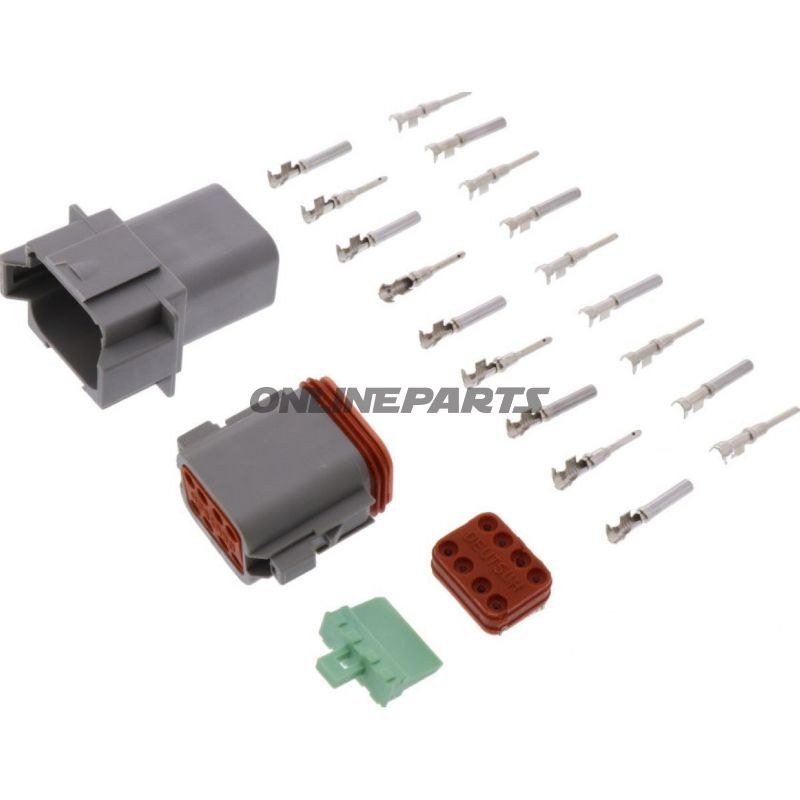

DT-Stecker Komplett-Set, 8-polig – Anschluss für Harley-Davidson
Dieses komplette Steckverbinder-Set von JMP (MPN: 158.07.32, GTIN: 4043981305753) ist für DT-Stecker-Anwendungen an Harley‑Davidson Motorrädern konzipiert. Das Set enthält die erforderlichen Stecker- und Gehäusebauteile für eine 8-polige Verbindung und ist vorgesehen zum Austausch oder zur Reparatur vorhandener Kabelbaubundles, bei denen eine isolierte, nicht gelötete Verbindung gewünscht wird.
- Funktion: Gewährleistet eine zuverlässige elektrische Verbindung zwischen Kabelbäumen mittels eines 8-poligen Steckers. Typischerweise verwendet im Hauptkanalnetz, Sensorleitungen oder anderen Mehrleiterverbindungen an Harley‑Davidson, wo DT‑Serie Kompatibilität erforderlich ist.
- Material und Aufbau: Die Steckgehäuse bestehen aus spritzgegossenem Kunststoff mit grauer Oberfläche. Das Kunststoffmaterial wurde gewählt, um mechanischen Schutz, Isolation und Beständigkeit gegenüber Vibrationen und typischen Motorrumgebungsbedingungen zu bieten. Sie werden als isolierte Gehäusebauteile geliefert (Technische Daten: isoliert = ja).
- Elektrische Eigenschaften: Das Set ist für den Einsatz mit multi‑pole DT‑Standard vorgesehen. Die Verbindungen sind nicht gelötet – das bedeutet, dass die Kontakte typischerweise gecrimpt oder geklemmt werden in den Gehäusen, abhängig von der gewählten Anschlussmethode. Das Produkt enthält keine Heißluftkabel/Heat‑Shrink-Tubing und ist daher geeignet, wenn vorhandene Schrumpfschläuche oder Schutz bereits verwendet werden oder separat hinzugefügt werden sollen.
- Kompatibilität: Passt zu DT‑Typ Steckern an Harley‑Davidson Modellen, bei denen eine 8‑polige DT‑Kontakt vorgesehen ist. Prüfen Sie immer Form und Pinlayout der Stecker gegen das vorhandene Kabelstecksystem, bevor Sie montieren, um eine korrekte Übereinstimmung sicherzustellen.
Technische Daten (Zusammenfassung):
- Typ: Connector kits
- Geeignet für: DT Harley‑Davidson
- Polanzahl: 8
- Isoliert: Ja
- Verbindungen verlötet: Nein
- Heat shrink tubing: Nicht enthalten
Die Marke JMP wird als Hersteller angegeben und die MPN 158.07.32 ermöglicht die genaue Identifizierung dieses Sets beim Nachbestellen oder beim Abgleich mit Ersatzteillisten. Die GTIN 4043981305753 kann für die Suche in Waren- oder Lagerdatenbanken verwendet werden.
Montagehinweise: Verwenden Sie geeignete Crimp-Werkzeuge und Kontakte, die für das DT‑System geeignet sind. Falls nach der Montage Umweltschutz (z. B. gegen Feuchtigkeit oder Öl) erforderlich ist, wird separat Schrumpfschlauch oder eine entsprechende Abdichtung empfohlen, da das Set keinen Heat‑Shrink‑Tubing enthält.
Das Produkt eignet sich für Mechaniker und erfahrene Motorradfahrer, die über Kenntnisse zu Crimp-Terminals und elektrischen Steckverbindungen an Motorrädern verfügen.
