Druck/Zughuelsensatz 24Tlcondor

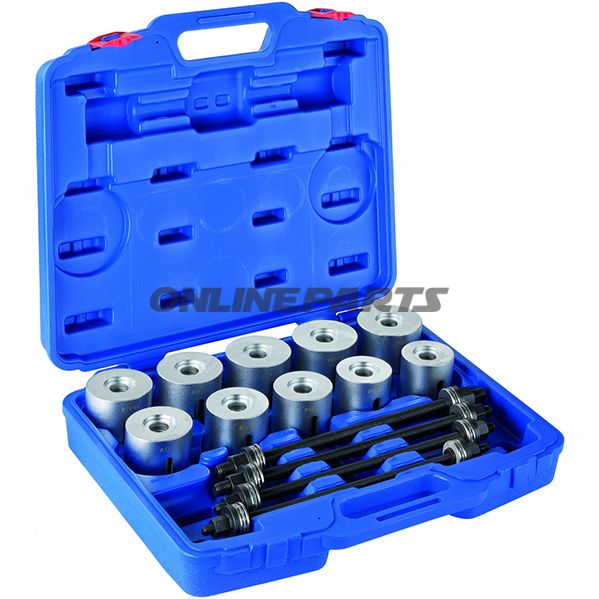

Druck-/Zug-Hülser-Set 24 Teile zum Ein- und Auspressen von Lagern und Buchsen

Beschreibung: Dieses 24-teilige Druck-/Zug-Hülser-Set von Condor (MPN: 617.34.05, GTIN: 4037374055059) ist für das präzise Ein- und Ausbau von Lagern, Buchsen, Öl-/Dichtringen und ähnlichen Bauteilen konzipiert. Das Set ist universell ausgelegt, sodass es sowohl manuell als auch in Werkstattpressen oder Pressrahmen verwendet werden kann und eine kontrollierte Kraftübertragung beim Montieren und Demontieren sicherstellt.

Funktion:

• Druck- und Zugfunktionalität: Wird verwendet, um Bauteile einzupressen oder herauszuziehen, ohne innere oder äußere Flächen zu beschädigen.
• Kann mit Presshalterungen bei Bauteilen ohne oder mit zu kleiner Bohrung verwendet werden (z. B. Führungslager/Traggelenk), wo direktes Pressen sonst schwierig wäre.
• Schlitzeindrückhülsen ermöglichen visuelle Kontrolle des Arbeitsablaufs, sodass der Monteur Bewegung sieht und das Pressen während des Vorgangs anpassen kann.
• Spindelmutterstücke sind mit Führungs-Kugellagern ausgeführt für gleichmäßige Rotation und reduzierte Reibung beim Pressen.

Inhalt und Abmessungen:

• Spindeln: 1 Spindel pro Gewindemaß, 350 mm lange Spindeln geliefert mit je zwei Druckmutterstücken: M10, M12, M14 und M16.
• Druckhülsen: Ein Satz Druckschlusseln mit folgenden äußeren Ø / innerem Ø (mm):
  44/34, 46/36, 48/38, 50/40, 52/42, 54/44, 56/46, 58/48, 60/50, 62/52, 64/54, 66/56, 68/58, 70/60, 72/62, 74/64, 76/64, 78/68, 80/70 und 82/72.

Werkstoffwahl und Eigenschaften:

• Spindeln und Muttern aus gehärtetem Stahl für hohe Festigkeit und Verschleißfestigkeit bei wiederholtem Einsatz unter Druck.
• Kugelkäfige in den Spindelmutterstücken sind Führungslager, die ruhige und kontrollierte Rotation gewährleisten und den Gewindeweg vermindern.
• Druckhülsen sind Metallhüllen mit Rillen, die eine Inspektion während des Arbeitsablaufs ermöglichen, ohne die Steifigkeit zu kompromittieren.
• Oberflächenbehandlung: Standardindustriefinish (wärmebehandelt/härtet und ggf. emailliert oder oxidiert) zur Korrosionsbeständigkeit und längeren Lebensdauer im Werkstattgebrauch.

Kompatibilität und Anwendungsbereiche:

• Geeignet für Montage und Demontage verschiedener Lagertypen: Silentblöcke, Kugellager, Gummilager u. Ä.
• Auch verwendbar für Buchsen, Dichtungsringe und Bauteile mit zylindrischen Bohrdurchmessern, die den inneren Maßen der Druckhülsen entsprechen.
• Geeignet für den Einsatz in professionellen Werkstätten, Servicegeräten und bei erfahrenen Mechanikern, bei denen Präzision und schonende Handhabung der Bauteile wichtig sind.

Sicherheit und Bedienanleitung (kurz):

• Wählen Sie die richtige Druckhülse mit dem passenden Innendurchmesser für das zu zu pressende Bauteil.
• Sorgen Sie für eine zentrische Anpassung zwischen Spindel, Hülsen und Bauteil, um ungleichmäßigen Druck und Beschädigungen zu vermeiden.
• Überprüfen Sie den Arbeitsablauf kontinuierlich durch die geschlitzten Hülsen und stoppen Sie bei sichtbaren Deformationen oder Ausrichtigkeiten.

Weitere Informationen: Das Produkt ist mit GTIN 4037374055059 und MPN 617.34.05 gekennzeichnet. Der Markenname Condor kennzeichnet das industrielle Design der Sets und den Fokus auf Werkstattgebrauch. Das Set ist darauf ausgelegt, flexibel eingesetzt zu werden und deckt eine breite Spanne von Bohr- und Achsmaßen ab, was es bei routinemäßigem Service und Reparaturen praktisch macht.
