Drucktester MASTER 614.08.50 Digitaler Drucktester för Öl, Turbo, Kühlsystem und Kompression. Sensoren 0–300 bar und 1–3 bar, 7" Farbdisplay, USB-Anschluss.
Digitale Drucktests mit MASTER-Set für Druck- und Drucktest
Drucktests mit MASTER-Set (GTIN: 4026736528263, MPN: 614.08.50) ist eine vielseitige Messanordnung für Fachleute, ausgelegt zum Durchführen einer Reihe von Druckprüfungen an Fahrzeugen mit einem einzigen Gerät. Das Set deckt Öl-Hochdruck, Turboladerdruck, Kühlmitteldruck, AdBlue-Druck®, Niedrigdruckkraftstoff, Unterdruck sowie Partikelfilterdruck ab. Darüber hinaus kann das Gerät für Kompressionstests von Benzin- und Dieselmotoren in den Messbereichen 1–3 bar und 0–300 bar verwendet werden.
Das Gerät verfügt über ein modernes 7" Farbbildschirm-Display mit Touch-Funktion, das schnellen Zugriff auf Messdaten und Einstellungen direkt am Instrument ermöglicht. Daten können über ein USB-Kabel an den PC zur weiteren Analyse oder Dokumentation exportiert werden.
Funktion und Anwendung
- Multifunktion: Eine Messanordnung für mehrere Druckarten — Öl-Druck, Turbodruck, Kühlmittelsystem, AdBlue, Niedrigdruckkraftstoff, Unterdruck und Partikelfilterdruck.
- Kompressionstest: Geeignet für Kompressionstests an Benzin- und Dieselmotoren. Anwendung in zwei Messbereichen: 1–3 bar zur Feinabstimmmung und 0–300 bar für Hochdrucksituationen.
- Datenverarbeitung: Messdaten werden auf dem 7" Touchscreen angezeigt und können per USB an den PC für Dokumentation oder weitere Verarbeitung übertragen werden.
Materialien und Bauweise
- Gehäuse: ABS-Kunststoff mit Gummischutz zur erhöhten Haltbarkeit im Werkstattleben.
- Sensoren und Anschlüsse: Präzisionssensoren mit RJ45-Anschluss (Patchkabel) für sichere und robuste Verbindung zwischen Sensoren und Displayeinheit.
- Batterie: Eingebauter LiPo-Akku 3,7 V / 2000 mAh mit USB-Ladung, was eine Nutzung auch ohne ständige Netzversorgung bei kurzen Arbeitsintervallen ermöglicht.
Technische Daten
- MPN: 614.08.50
- GTIN: 4026736528263
- Display: 7" Farb-TFT mit Touchscreen
- Messbereiche: 1–3 bar und 0–300 bar
- Batterie: LiPo 3,7 V / 2000 mAh (aufladbar über USB)
- Gewicht: 4,400 kg (angegebene Gerätegewicht für das Bundle)
- Abmessungen: 480 x 420 x 110 mm
- Softwareversion: 1.2

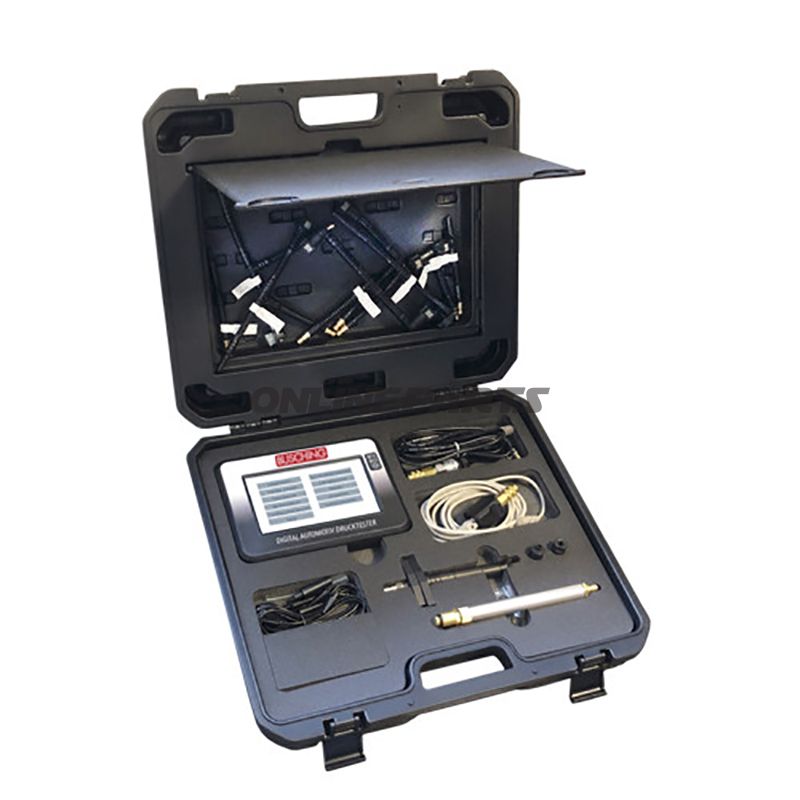

Mitgelieferte Komponenten
- 7" Farbs TFT-Bildschirm mit Tast- bzw. Berührungseinsatz im ABS-Gehäuse mit Gummischutz
- Sensor 0 → 300 bar mit RJ45 Patchkabel
- Sensor 1 → 3 bar mit RJ45 Patchkabel
- Universaladapter für Kompressionstests an Dieselmotoren
- Universaladapter für Kompressionstests an Benzinmotoren
- 8 spezifische Adapter mit Schnellkupplungen für verschiedene Messpunkte
- Vakuumadapter
- USB-Kabel für Datenübertragung und Aufladen
- Hartes Gehäuse zum Transport und zur Aufbewahrung
Kompatibilität und bemerkungen zur Anwendung
Das Gerät ist für Werkstattgebrauch konzipiert und geeignet zur Diagnose von Pkw und leichten Nutzfahrzeugen mit Systemen, die die oben genannten Druckbereiche erfordern. Die Adapter decken eine breite Palette standardmäßiger Anschlüsse ab; bei speziellen oder nicht standardisierten Messpunkten wird empfohlen, die Passform der Adapter vor dem Messen zu prüfen.
Sicherheit und Handhabung
- Verwenden Sie geeignete Druckprüfverfahren und befolgen Sie die Anweisungen des Fahrzeugsherstellers für Prüfstellen und maximal zulässigen Druck.
- Überprüfen Sie Dichtheit an Verbindungen und Adaptern vor Druckanwendung.
- Bewahren Sie das Gerät und die Sensoren im mitgelieferten Koffer auf, um das Risiko von Schäden beim Transport zu minimieren.
Die Produktidentifikation (MPN 614.08.50 und GTIN 4026736528263) kann für die Registrierung in Werkzeuginformationssystemen oder beim Kauf von Ersatzteilen/Zubehör verwendet werden. Falls weitere technische Informationen oder spezifische Adaptercodes für besondere Fahrzeuge benötigt werden, wenden Sie sich an den Lieferanten oder prüfen Sie die technische Dokumentation.
