Druckknopf für Senkfunktion des 4-Säulen-Lifters FOX 5500 AMS

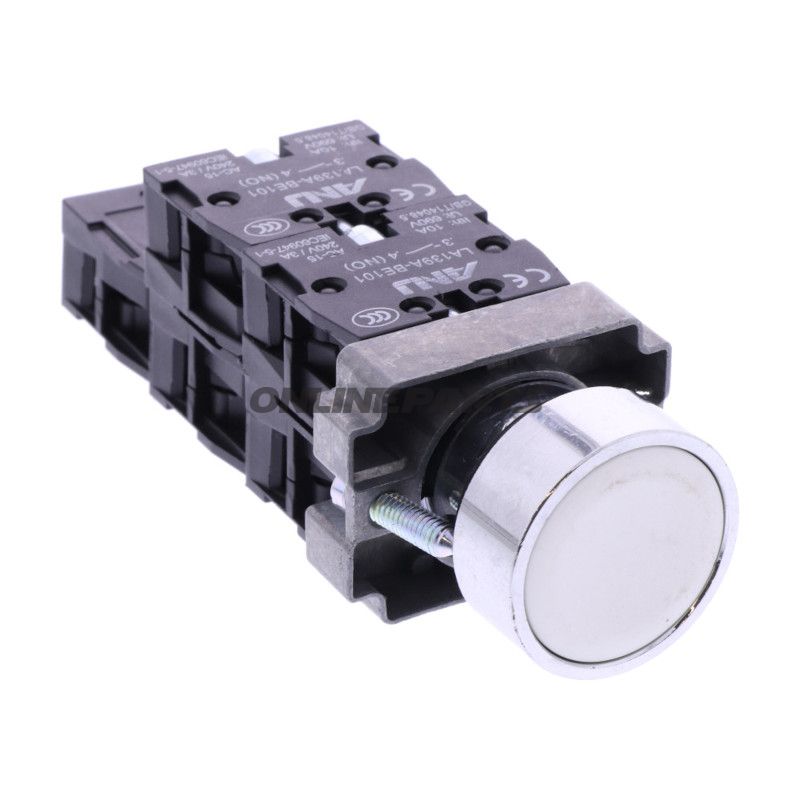

Dieser Druckknopf ist ein originales JMP-Ersatzteil (MPN: 652.51.13) für die Senkfunktion des 4-Säulen-Lifters FOX 5500 AMS. Die Komponente ist als Pushbutton mit mehreren Kontakt-Ausgängen spezifiziert und für die Integration in Lift-/Steuertafeln vorgesehen, wo Steuerung und sichere Senkung erforderlich sind.
- Funktion: Der Druckknopf dient als Senkbefehl für den Lift. Bei Betätigung schließen/beeinflussen die Kontaktkreise, sodass das Hydraulik- oder Steuersystem Signal zum Start der Senkbewegungen erhält.
- Kontaktkonfiguration: Wird mit 4 NO-Kontakten (normally open) und 1 NC-Kontakt (normally closed) geliefert. Die Konfiguration ermöglicht die Unterscheidung zwischen Haupt-Senkbefehl und eventuellen Sicherheitskreisen oder Indikatoren.
- Originalteil und Marke: JMP-Originalteil, MPN 652.51.13, was bedeutet, dass Passform und elektrische Anschlüsse den serienmontierten Komponenten am FOX 5500 AMS-Lift entsprechen.
Materialien und Eigenschaften
Push-Buttons für industrielle Hebe-/Löselösungen wie diese bestehen typischerweise aus einem robusten Kunststoff- und/oder Metallgehäuse, um Vibrationen und häufige Betätigungen in Werkstattumgebungen standzuhalten. Die Kontaktterminalen bestehen aus korrosionsbeständigen Metallen, um eine stabile elektrische Leitfähigkeit über längere Zeit zu gewährleisten. JMP als Hersteller wählt Materialien, die auf mechanische Verschleißfestigkeit und elektrische Haltbarkeit ausgelegt sind, ohne unnötige Komplexität.
Anwendung und Kompatibilität
Das Produkt ist speziell für das Steuersystem des FOX 5500 AMS 4-Säulen-Lifters konzipiert. Aufgrund der spezifischen Kontaktkonfiguration und Montagungsform wird dieser Druckknopf beim Austausch fabrikseitig montierter Einheiten desselben Modells empfohlen. Die Montage erfolgt im Bedienpanel, wobei die Anschlüsse entsprechend dem vorhandenen Terminalblock und der Kabelführung des Lift-Tafels angepasst werden.
Technische Überlegungen beim Austausch
- Schalten Sie immer die Stromversorgung des Lifters aus, bevor Sie im Bedienpanel arbeiten.
- Notieren Sie vorhandene Kabelnummern und Kontaktverbindungen vor dem Demontieren, um eine korrekte erneute Montage zu gewährleisten.
- Prüfen Sie die mechanische Passform in der Frontblende und stellen Sie sicher, dass Verriegelungs- oder Klippfunktionen korrekt befestigt sind.
- Nach der Montage: Funktion und Sicherheitsschleifen gründlich testen, bevor der reguläre Betrieb aufgenommen wird.
Identifikation
Der Artikel ist ein JMP-Original mit der Bezeichnung (MPN) 652.51.13. Die GTIN ist in den gelieferten Daten nicht angegeben.
Die obige Beschreibung richtet sich an Mechaniker und Servicetechniker, die die Senkfunktion der FOX 5500 AMS-Lifte wieder montieren oder kontrollieren müssen und über Kenntnisse in elektrischen Anschlüssen und Sicherheitsprocedures in Werkstattumgebungen verfügen.
