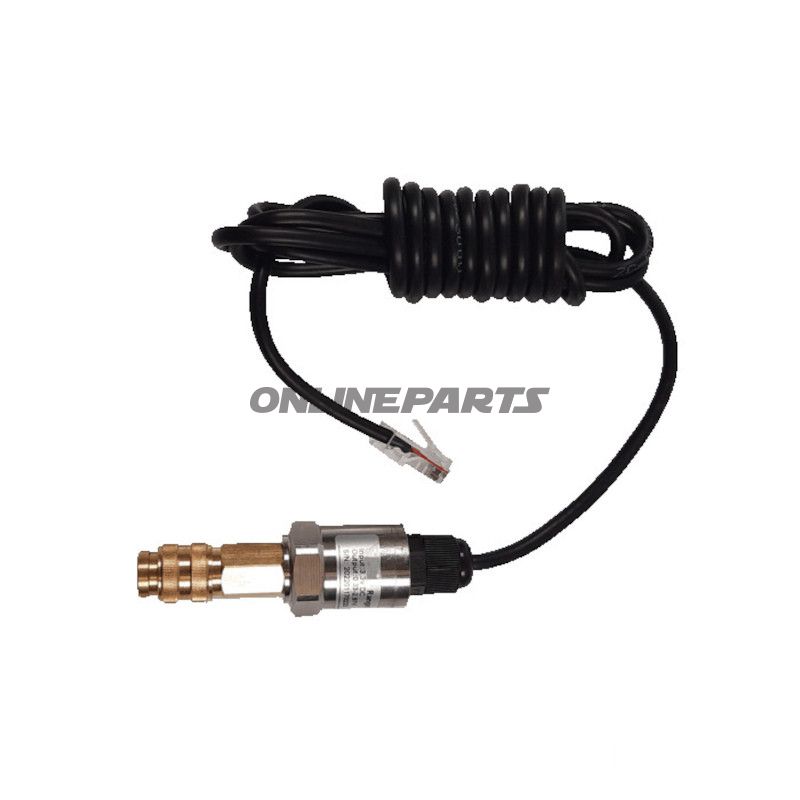

DRUCKSENSOR 300 BAR RJ45-KABEL MIT KUPPLUNG

Wegsensor 0–300 bar mit RJ45-Kabel und Verbindung — Druckmessung in höheren Druckbereichen

Dieser Drucksensor misst den Systemdruck bis zu 300 bar und wird mit einer fertigen RJ45-Kabelsteckverbindung mit Kupplung geliefert. Das Produkt ist unter der Herstellernummer MPN 614.09.34 angegeben und kann eindeutig mit der GTIN 4026736533656 identifiziert werden. Das Sensorkonzept aus Edelstahl und das kompakte Miniaturdesign machen ihn geeignet für enge Einbauverhältnisse, in denen eine präzise Druckmessung erforderlich ist.

Funktion und Anwendung

• Funktion: Wandelt hydraulischen oder pneumatischen Druck in ein analogen Spannungssignal um (Ausgangssignal 0,33–2,97 VDC) bei einem Eingangssignal von 3,3 VDC.
• Anwendung: Messung des Systemdrucks in Anwendungen, bei denen bis zu 300 bar überwacht werden sollen — typischerweise auf Prüfständen, Hochdruck-Hydraulik, common-rail-bezogene Testaufbauten oder industrielle Systeme, bei denen eine kompakte, robuste Drucksensor-Steckverbindung gewünscht wird.
• Anschluss: RJ45-Pin-Steckverbindung mit Kupplung für schnelles An- und Abklemmen ohne lose Leitungen.

Materialien und Konstruktion

• Sensorsgehäuse und wesentliche druckbeanspruchte Teile aus Edelstahl — ausgewählt für Korrosionsbeständigkeit und mechanische Stabilität bei wiederholten Belastungen.
• Miniaturdesign reduziert den Platzbedarf bei der Montage und minimiert Vibrationswirkungen durch die umgebende Installation.
• Das Kabel und der RJ45-Stecker sind für den industriellen Gebrauch mit einer Kupplung ausgelegt, die eine mechanisch stabile Verbindung sowie schnelles An- und Abmontieren gewährleistet.

Technische Daten (wesentliche Werte)

• Druckbereich: 0–300 bar
• Versorgungs-/Eingangssignal: 3,3 V DC
• Ausgangssignal: 0,33–2,97 V DC (verhältnismäßig zum Druck)
• MPN: 614.09.34
• GTIN: 4026736533656

Kompatibilität und Zubehör

Der Sensor wird mit RJ45-Steckverbindung und Kupplung geliefert, was ihn kompatibel mit Testgeräten und Datenloggern macht, die RJ45-Verbindungen zu analogen Sensoren akzeptieren. Als optionales Zubehör wird ein 7" TFT-Tablet (Artikel 6140932) zur Anzeige und ein UNI-Kompressionsadapter für Common-Rail-Dieselkraftstoffe (Artikel 6140931) erwähnt, die in Test- und Diagnostikumgebungen relevant sein können.

Praktische Überlegungen bei Montage und Betrieb

• Stellen Sie eine korrekte Dicht- und Montageweise in Bezug auf die Druckbedingungen des Systems und die Flüssigkeit sicher — Edelstahl ist beständig gegen viele Medien, aber Dichtungen und Anschlussmethoden sollten an die Anwendung angepasst werden.
• Überprüfen Sie Polarität und 3,3 V Versorgung beim Anschluss, um Beschädigungen des Sensors oder Messfehler zu vermeiden.
• Bei Vibrationseinstrahlung wird eine korrekte Kabelführung und eine Zugentlastung an der Kupplung empfohlen, um die Lebensdauer zu verlängern.

Hinweise

Diese Beschreibung basiert auf den angegebenen technischen Werten und Lieferinformationen für MPN 614.09.34 (GTIN 4026736533656). Falls eine Integration in ein spezifisches Messsystem oder der Anschluss an bestehende Elektronik erfolgen soll, wird empfohlen, das Pinout der RJ45-Verbindung sowie ggf. eine Kalibrierkurve des Anbieters zu prüfen.
