Drück-Schaltersystem MDR 3/16 (8–10 bar) für Stern-Delta-Kopplung an Blitz-Lyn-Kompressoren

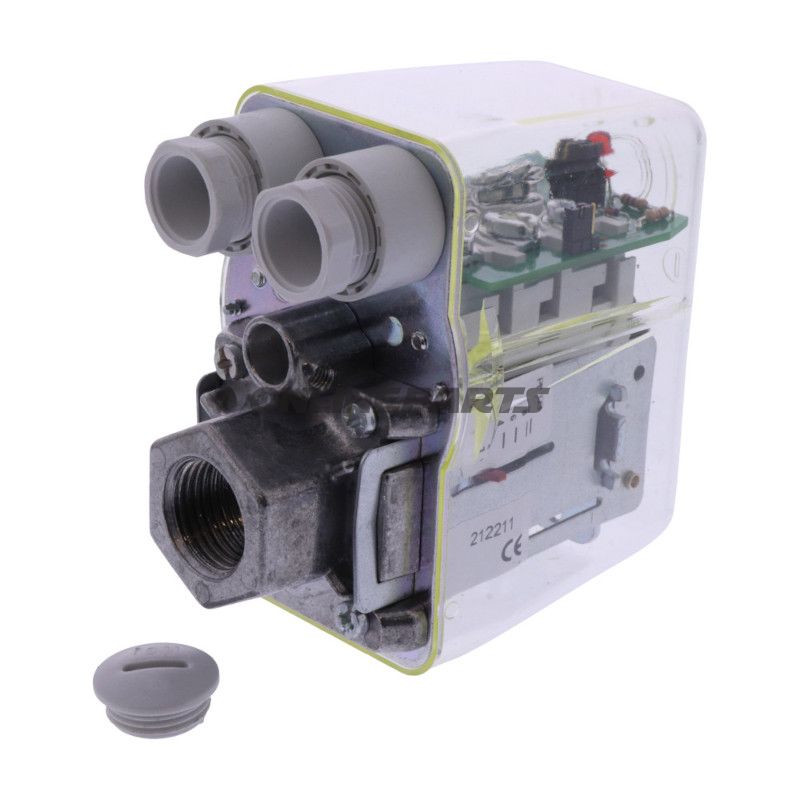

Produktübersicht: Dieser Druckschalter, Modell MDR 3/16 von Blitz Rotary (GTIN 4057612446845, MPN 656.05.50), ist für die Steuerung des Druckverlaufes an Blitz-Lyn-Kompressoren mit Stern-Delta-Motorverbindung vorgesehen. Der angegebene Einstellbereich beträgt 8–10 bar und das Gerät wird ohne eingebauten Ein–Aus-Schalter geliefert.
Funktion und Anwendung: Der Druckschalter überwacht den Luftdruck im Drucktank und aktiviert bzw. trennt den Kompressor-Motor nach dem eingestellten Druckniveau. Diese Variante ist für Systeme ausgelegt, bei denen der Motor über eine Stern-Delta-Kopplung geführt wird, was bedeutet, dass der Schalter dem Steuerkreis ein Steuersignal sendet statt den Motor direkt zu starten. Typischerweise wird er als Automatik verwendet, um den Netzdruck zwischen 8 und 10 bar zu halten.
- Arbeitsbereich: 8–10 bar (Differenzen sollten gemäß Installationsanleitung überprüft werden).
- Anschlussflansche: Flansch 1 G1/2 und alternativ 3 × G1/4 je nach Montage/Adapteren.
- Steuerungstyp: Für Steuerungssignal bei Stern-Delta-Anschluss vorgesehen — nicht als direkter Motor-Starter.
- Kontaktkonfiguration: Wird ohne separaten Ein–Aus-Schalter geliefert.
Materialien und Konstruktion: Das Gehäuse besteht aus korrosionsbeständigen Metallelementen und Dichtungsmaterialien, angepasst an Druckluftumgebungen, sodass die Komponente Kondensation und normalen Betriebsbedingungen in Kompressor-Anlagen widerstehen kann. Die internen Kontakte und Mechanik sind auf Industrieumgebungen ausgelegt; die Materialwahl berücksichtigt Verschleißfestigkeit und elektrische Zuverlässigkeit bei wiederholten Zyklen. Die Montageflansche sind standardisierte Gewindeanschlüsse (G1/2 und G1/4) aus Metall, die eine dichte mechanische Verbindung zum Druckbehälter oder zur Rohrleitung sicherstellen.
Kompatibilität und Anwendungskennzeichnungen: Das Gerät ist für den Einsatz mit Blitz-Kompressoren und -Steuerungen vorgesehen, bei denen Stern-Delta-Start/Logik verwendet wird. Prüfen Sie, ob der Steuerkreis ein externes Druckschalter-Signal ohne eingebauten Ein–Aus-Schalter akzeptiert. Bei Nachrüstungen oder Austausch müssen elektrische Nennwerte und Kontaktkapazität mit der vorhandenen Steuerung abgeglichen werden, um eine Überlastung zu vermeiden.
Sicherheit und Installation: Die Installation sollte von Fachpersonal durchgeführt werden. Schalten Sie vor Arbeiten an Steuerkreisen die Stromzufuhr ab. Prüfen Sie Dichtflächen und Gewindeabdichtungen beim Montieren, um Leckagen zu vermeiden. Wartung und Reinigung sollten gemäß den Serviceintervallen des Kompressorherstellers erfolgen.
Identifikation und Referenz: Das Produkt wird unter der Marke Blitz Rotary verkauft und ist im Lieferantenkatalog mit der Referenz Flash Kunst. Nr. 7602871 und Condor Artikelnummer 223283 zu finden. Die Hersteller-MPN lautet 656.05.50 und GTIN 4057612446845, welche bei Bestellungen oder Anfragen zu Ersatzteilen verwendet werden kann.
Technische Dokumentation: Für genaue elektromagnetische Werte (Kontaktkapazität, Differential, elektrische Anschlusspläne) und Montageanleitungen verweisen Sie auf das technische Datenblatt des Herstellers. Wenn Unsicherheit über die Kompatibilität mit der bestehenden Kompressorkontrolle besteht, bringen Sie MPN/GTIN bei der Anfrage an den technischen Support mit.
