Druckschalter für Kompressoren — Condor/Blitz MDR 3/16 (6–16 bar)

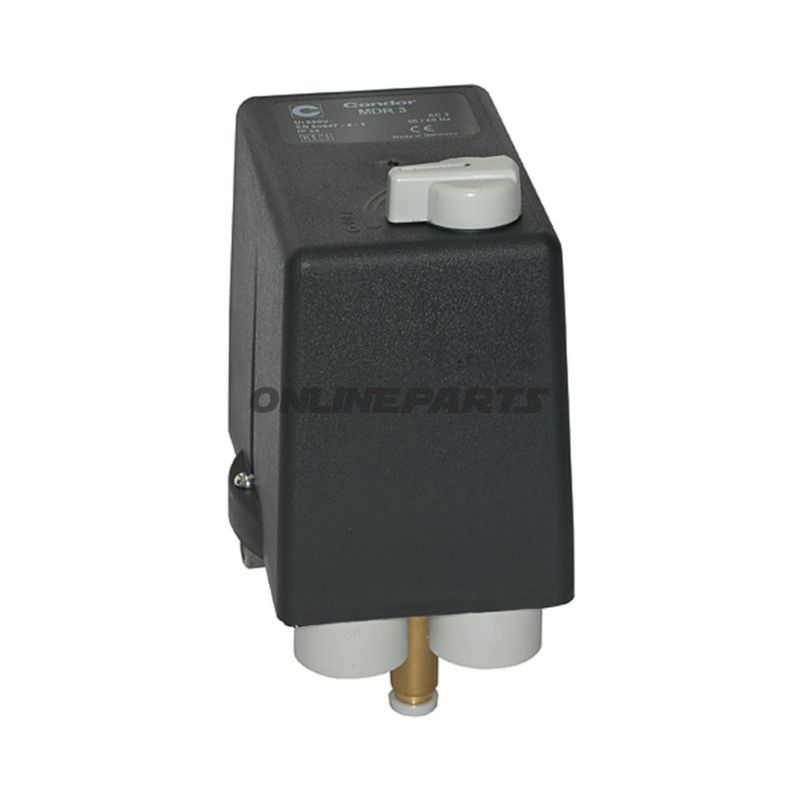

Produktübersicht: Der MDR 3/16 Druckschalter von Condor, unter dem Markennamen Blitz geliefert (MPN: 656.07.22), ist ein mechanischer Druckschalter für Kompressorinstallationen mit einem Einstellbereich von 6–16 bar. Das Gerät wird komplett mit dem Überstromrelais SK R3/10 geliefert und ist für die Steuerung von Start/Stopp-Funktionen von Druckluftkompressoren und Druckluftsystemen ausgelegt.
- Typ und Anwendung: Mechanischer Druckschalter für Kompressoren und Drucklufzanlagen. Wird verwendet, um den Kompressorbetrieb bei voreingestellten Druckgrenzen zu trennen oder zu verbinden.
- Einstellbereich: 6–16 bar — geeignet für Anwendungen, bei denen ein Schaltpunkt in diesem Bereich gewünscht wird.
- Anschlüsse: Untere Prozessverbindung G 1/2". Anschlussflansch: 3 × G 1/4" (Flanschangaben in den Produktdaten).
- Mitgelieferte Komponente: Überstromrelais SK R3/10, vorgesehen zum Schutz vor Motorauslastung in der Kompressorsteuerung.
Materialien und Konstruktionshinweise: Druckschalter dieser Bauart haben typischerweise ein Metallgehäuse (meist Aluminium oder Zinkelegierung) und interne Kontakte sowie Feder- und Membrankomponenten, die auf ölhaltige Druckluft und Kompressorbedienung ausgelegt sind. Der mechanische Einstellmechanismus ist so ausgelegt, dass er innerhalb des angegebenen Bar-Intervalls präzise eingestellt werden kann. Das Überstromrelais dient als elektrische Komponente, die für Kompressormotoren dimensioniert ist und vor Überlastung schützt.
Funktion und Bedienung:
- Der Druckschalter misst den Systemdruck über die G 1/2"-Verbindung und aktiviert einen integrierten Kontakt, wenn der Druck die eingestellten Schwellenwerte überschreitet.
- Die Einstellung erfolgt mechanisch — typischerweise über eine Justierschraube oder Mutter — um Start- und Stopp-Druck innerhalb von 6–16 bar festzulegen.
- Das Überstromrelais SK R3/10 wird in den Stromkreis des Motors eingesetzt, um bei Überlastung den Strom zu unterbrechen und Motor sowie Antriebssystem zu schützen.
Kompatibilität und Anwendungsbereiche: Die Einheit eignet sich für stationäre und mobile Kompressoren, bei denen der Betrieb bei einem Druck von 6 bis 16 bar geregelt werden soll. Typische Anwendungen umfassen Werkstätten, pneumatische Systeme und industrielle Kompressoranlagen. Prüfen Sie die Strom- und Kontaktanforderungen der Maschine, um eine korrekte Übereinstimmung mit der Marke und dem Strombedarf des Überstromrelais sicherzustellen.
Installations- und Wartungshinweise:
- Montieren Sie es stets an einem trockenen, schwingungsdämpfenden Ort und verwenden Sie geeignete Dichtmaterialien für die G 1/2" Prozessverbindung.
- Nach der Montage sollten Funktion und Unterbrechungspunkte unter kontrollierten Bedingungen getestet werden.
- Regelmäßige Prüfung der Kontakte und des Einstellmechanismus wird empfohlen, um eine zuverlässige Umschaltbarkeit über die Zeit sicherzustellen.
Identifikation: Das Produkt wird unter der Marke Blitz mit der Herstellungsnummer (MPN) 656.07.22 vermarktet. GTIN ist in den verfügbaren Daten nicht angegeben.
Wenn Sie detailliertere technische Daten benötigen (z. B. elektrische Kontaktwerte, Genauigkeitsklasse, Materialangaben oder Montageanleitung), teilen Sie bitte mit, welche Spezifikationen Sie wünschen, damit weitere Unterlagen eingeholt werden können.
