Druckminderer R3/8

Druckregler R3/8 für pneumatische Systeme (DN10, Membrantyp)

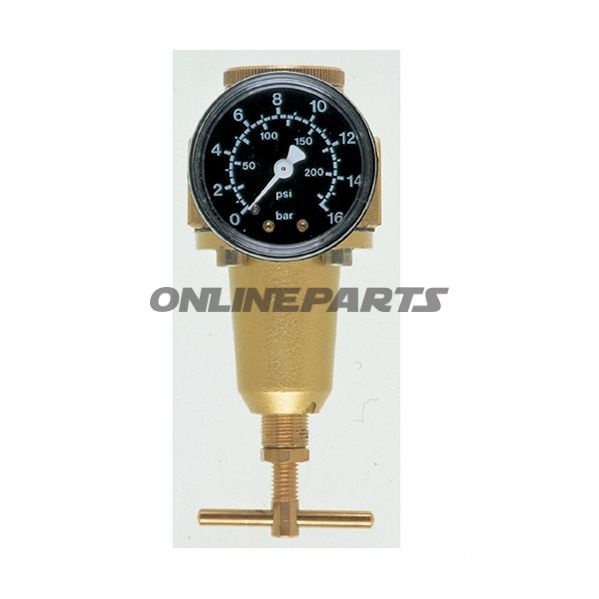

Produktübersicht: Der Druckregler von EWO (MPN 656.03.38, GTIN 4030875000870) ist ein membranbasiertes Druckminderventil in Durchgangsausführung zur Regelung des Drucks in pneumatischen Anlagen. Das Gerät ist für die Montage mit G3/8-Anschluss und Nennweite DN10 ausgeführt. Die Regelung erfolgt mechanisch über einen Drehgriff, und der Regler kann bei Bedarf mit Manometern auf beiden Seiten geliefert/ montiert werden.

• Marke / Identifikation: EWO, Artikelnummer MPN 656.03.38, GTIN 4030875000870.
• Anschluss: G3/8 (R3/8).
• Nennweite: DN10.

Funktion und Anwendung

Die Funktion des Druckreglers besteht darin, den Sekundärdruck in einem Luftnetz gegenüber dem Versorgungsdruck zu reduzieren und zu stabilisieren. Die membranbasierte Konstruktion sorgt für eine schnelle Reaktion auf Laständerungen, und die sekundäre Entlüftung (Rücksteuerung) schützt vor unbeabsichtigter Druckaufbau bei Betätigung. An beiden Seiten können Manometer zur Messung von Ein- und Ausgangsdruck montiert werden.

Technische Daten und Betriebsparameter

• Regelbereich: 0,5 – 10 bar.
• Maximaler Versorgungsdruck: 25 bar.
• Betriebstemperatur: -10 °C bis +90 °C.
• Durchflusskapazität bei 6 bar Betriebsdruck: 120 m³/h.
• Vordruckabhängigkeit (Versorgungsdruckabhängigkeit): < 2 %.
• Abmessungen (Ø x H): 70 x 160 mm.

Materialauswahl und konstruktive Eigenschaften

Der Regler ist mit einer Membran als Steuerelement und einem Durchgangsventil zur Minimierung des Druckverlusts konstruiert. Die Materialien sind mit Blick auf Betriebsstabilität unter pneumatischen Bedingungen ausgewählt: Membranmaterial, Sitz und Dichtungen sind für Druckluft und den oben angegebenen Betriebstemperaturbereich geeignet. Die mechanische Bedienung über einen Drehgriff ermöglicht eine einfache, stufenlose Einstellung ohne elektronische Regelung.

Wartung und Ersatzteilübersicht

Um Schäden und Betriebsunterbrechungen zu vermeiden, wird die Montage eines Vorfilters vor dem Regler empfohlen, um feste Partikel und Kondensat zurückzuhalten. Bei Bedarf zur Messung können die empfohlenen Manometer als Ersatzteile verwendet werden: Manometer Ø63 waagerecht, Messbereich 0–10 bar G1/4 oder 0–16 bar G1/4. Bei Wartungsarbeiten sollten die Membran und die Ventildichtungen regelmäßig inspiziert und bei sichtbaren Verschleißerscheinungen ausgetauscht werden.

Kompatibilität und Montagehinweise

• In Luftversorgungsleitungen mit G3/8-Anschluss montieren. Achten Sie auf die korrekte Durchflussrichtung (Durchgangsform).
• Platzieren Sie ein Filter-/Drucklufttrockneraggregat stromaufwärts, um Verschleiß und Funktionsstörungen zu minimieren.
• Manometer werden in G1/4-Ports montiert; berücksichtigen Sie die Platzierung für gute Ablesbarkeit und Servicezugang.

Hinweis: Die angegebenen Spezifikationen (Druck, Temperatur und Durchfluss) sind typische Betriebsparameter. Überprüfen Sie Maße und Anschlüsse vor der Installation, um die Kompatibilität mit dem bestehenden System sicherzustellen.
