Druckminderer R1/2

Trykregulator R1/2 für Pneumatik- und Kompressoranlagen

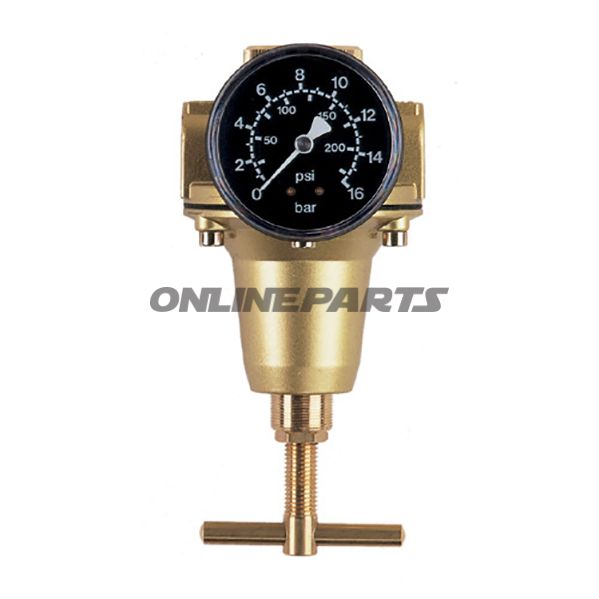

Produkt: EWO Druckregler BR Standard (MPN: 656.03.46, GTIN: 4030875000078). Diese Membranbauweise in Durchlassform (R1/2 / G1/2, DN15) ist für eine präzise Druckregelung in pneumatischen Systemen, Kompressoranlagen und industriellen Anwendungen konzipiert.

Funktion

Die primäre Funktion des Druckreglers besteht darin, den Sekundärdruck unabhängig von Änderungen des Eingangsdrucks zu senken und zu stabilisieren (Vordruckunabhängigkeit). Er liefert einen einstellbaren Ausgangsdruck im Bereich von 0,5–10 bar und verfügt über eine sekundäre Entlüftung (Zurücksteuerung) zur sicheren Entlastung des Systems. Die Bedienung erfolgt über einen Drehringknopf ( Knebel ), und ein Manometer kann sowohl vorne als auch hinten montiert werden für eine flexible Ablesbarkeit.

Technisch relevante Daten

• Anschluss: G1/2 (R1/2), DN15 (Nennweite DN10 in einigen Spezifikationen angegeben)
• Regelbereich: 0,5–10 bar
• Maximaler Eingangsdruck: 25 bar
• Betriebstemperatur: –10 °C bis +90 °C
• Durchfluss: ca. 160 m3/h bei 6 bar (als Referenz angegeben)
• Abmessungen (Ø x H): ca. 82 x 170 mm
• Vordruckabhängigkeit: < 2 %

Materialien und Konstruktion

Gehäuse und Federdeckel sind aus zinkkokilliertem Druckguss gefertigt, gewählt für gute mechanische Festigkeit und Korrosionsbeständigkeit in typischen industriellen Umgebungen. Die Membran und die Innenabdichtungen sind so dimensioniert, dass wiederholte, stabile Regelung gewährleistet ist; die Materialwahl sorgt für langlebige Funktion unter den angegebenen Druck- und Temperaturbedingungen. Die Durchlassregler-Konstruktion (Durchgangsform) ermöglicht ein gleichmäßiges Strömungsprofil und geringen Druckverlust.

Kompatibilität und Anwendungsbereiche

Der Regler ist geeignet für Werkstätten, Produktionslinien, Prozessindustrie, Bauplazinstallationen und Kompressoranlagen, bei denen eine präzise Druckregelung erforderlich ist. Er behandelt Luft und nicht-aggressive Gase; bei anderen Medien sollten Materialaufbau und Dichtungstyp entsprechend den chemischen Eigenschaften des Mediums geprüft werden.

Installation und Wartung

• Sorgen Sie für eine korrekte Montage auf einer stabilen, sauberen Fläche und verwenden Sie geeignete Gewindeverbindungen für Dichtheit.
• Installieren Sie upstream einen Filter, um Verunreinigungen daran zu hindern, in den Regler einzudringen — dies reduziert Ausfallrisiken im Betrieb und verlängert die Lebensdauer.
• Manometer kann je nach Ablesekomfort am vorderen oder hinteren Anschluss montiert werden.
• Regelmäßige visuelle Inspektion und Reinigung von Ein- und Auslass; Prüfen Sie Dichtflächen und Membran bei geplantem Service.

Technische Vorteile

• Stabile Regelung mit geringer Vordruckabhängigkeit (< 2 %), was einen einheitlichen Sekundärdruck bei variierendem Eingangsdruck ermöglicht.
• Flexibler Manometeranschluss für eine einfache Ablesung in engen Installationen.
• Sekundärem Entlüften für kontrollierte Druckentlastung.
• Robustes, zinkdruckgegossenes Gehäuse als Kompromiss zwischen mechanischer Festigkeit und Korrosionsbeständigkeit in typischen Industrieumgebungen.

Bemerkungen

Das Produkt wird von EWO unter MPN 656.03.46 geliefert und über GTIN 4030875000078 identifiziert. Prüfen Sie die Kompatibilität mit dem spezifischen Medium und Installationsanforderungen vor der Montage. Für optimale Betriebsparameter wird ein Vorfilter empfohlen.
