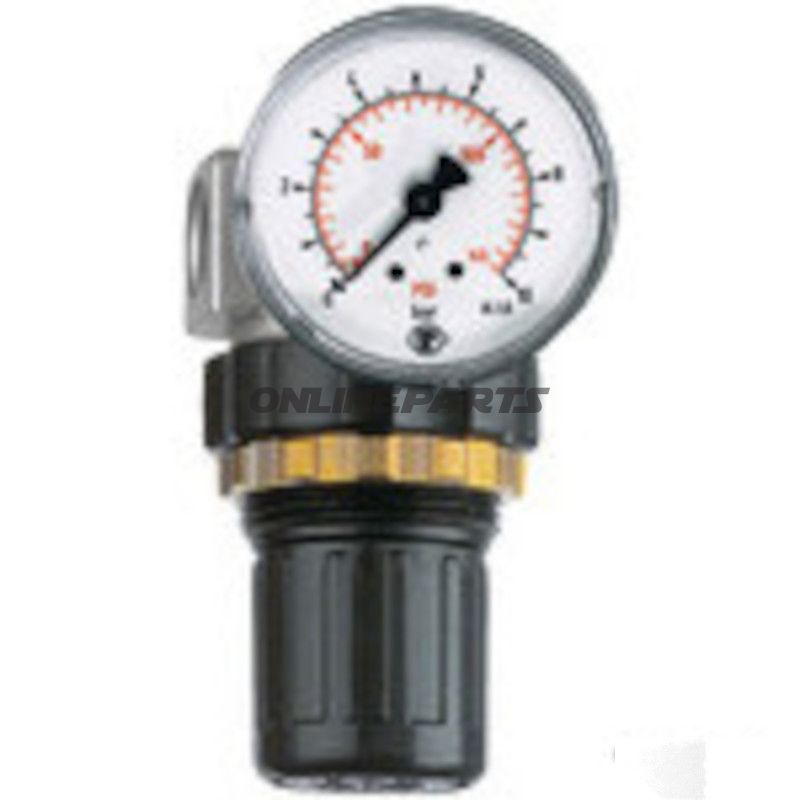

Druckminderer Mini 4 bar G 1/4 MANOMETER 40 mm

Mini-Druckreglerer 0,5–3,5 bar mit 40 mm Manometer, G 1/4

Produktübersicht: Dieser kompakte Druckregler von Riegler (MPN: 656.05.97) ist darauf ausgelegt, den Druck in pneumatischen Systemen zu reduzieren und stabilisieren, wenn Anschlusstyp G 1/4 verwendet wird. Ein integriertes 40 mm Manometer bietet eine schnelle visuelle Kontrolle des Ausgangsdrucks.

Funktion:

• Reduziert den Eingangsdruck auf einen einstellbaren Ausgangsdruck im Bereich 0,5–3,5 bar.
• Stabilisiert den Druck bei variierender Last, um einen gleichmäßigen Betrieb von Werkzeugen und Bauteilen sicherzustellen.
• Manometer zeigt den laufenden Ausgangsdruck über eine 40 mm analoge Scheibe an, was das Einstellen und Fehlerfinden erleichtert.

Materialien und Konstruktion:

• Gehäuse und Reglerelemente bestehen aus für Pneumatik geeigneten Materialien (typischerweise Metall und technischer Kunststoff). Die Materialauswahl bietet eine Balance zwischen Robustheit und kompakter Größe.
• Achsen- und Federkomponenten sind so ausgelegt, dass sie wiederholte Justierungen ohne wesentliche Nachgiebigkeit bei der Einstellgenauigkeit aushalten.
• Das Glas- oder Kunststoff-Frontfenster des Manometers ist für eine klare Ablesung in begrenztem Einbauraum dimensioniert.

Abmessungen und Anschluss:

• Anschluss: 2 x G 1/4 ( Innengewinde).
• Kontrollbereich: 0,5–3,5 bar (einstellbar).
• Maßhöhe/Breite/Tiefe: ca. 43 × 71 × 72 mm (H × B × T), kompakte Ausführung geeignet für enge Montagebedingungen.

Kompatibilität und Anwendungsbereiche:

• Geeignet für pneumatische Kreisläufe, Druckluftversorgungen und druckluftbetriebene Werkzeuge, bei denen G 1/4-Anschluss verwendet wird.
• Einsatz in Werkstättenumgebungen und fest installierten Anwendungen, bei denen geringes Gewicht und kleine Bauform gewünscht sind.

Technische Vorteile für Mechaniker:

• Schnelle und präzise Einstellung des Ausgangsdrucks über Drehrad oder Schraube (je nach Modellvariante).
• Integriertes Manometer erleichtert Dokumentation und Prüfung des Drucks bei Wartung und Fehlerbehebung.
• Kompaktes Design erleichtert die Montage nahe Verbrauchspunkten bei begrenztem Platzangebot.

Marke und Identifikation: Das Produkt wird von Riegler geliefert und kann mit der Herstellernummer (MPN) 656.05.97 identifiziert werden. GTIN ist in den Produktdaten nicht angegeben.

Hinweise bei Montage und Verwendung:

• Für eine dichte Verschraubung der G 1/4-Verbindungen sorgen, geeignete Dichtungen oder Abdichtungsmaterial gemäß Installationspraxis verwenden.
• Prüfen, dass der Eingangsdruck die maximale Kapazität des Reglers nicht überschreitet (im Produktnamen als „Mini 4 bar“ angegeben), um Überlastung zu vermeiden.
• Bei Einsatz in staubigen oder feuchten Umgebungen geeignete Filtration und gegebenenfalls Druckentlastung zum Langzeitschutz verwenden.

Fazit: Der kompakte Druckregler von Riegler (MPN 656.05.97) bietet eine einfache und zuverlässige Druckreduzierung in kleinen pneumatischen Installationen mit G 1/4-Anschluss. Das integrierte 40 mm Manometer vereinfacht Einstellung und Dokumentation des Ausgangsdrucks.
