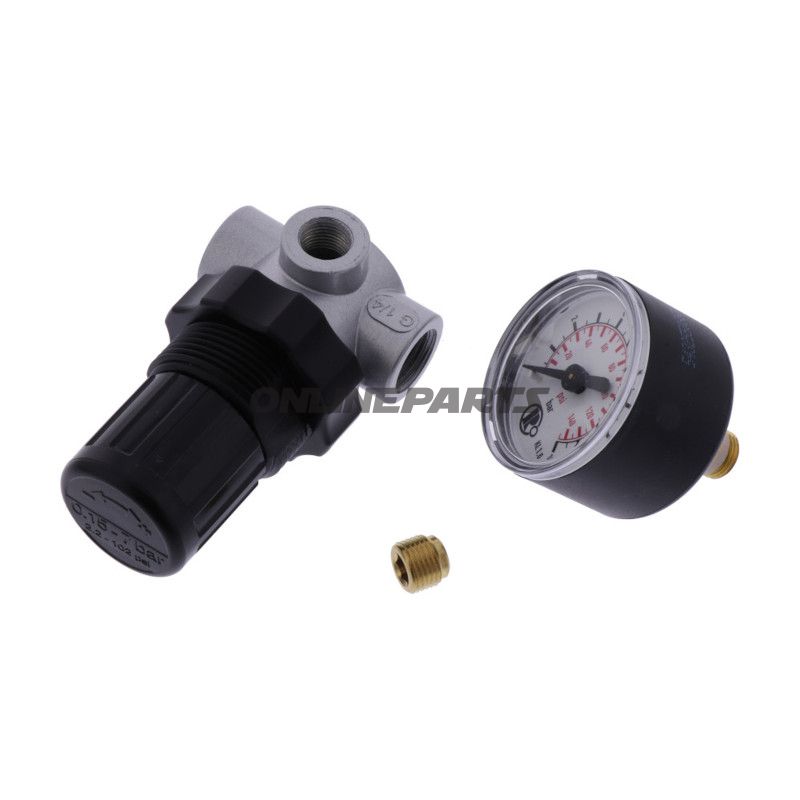

Trykreducer / trykreguleringsventil G1/4, einstellbar 0,2–7,0 bar
Produktübersicht: Diese Trykreduzier aus Riegler (MPN: 656.04.71) ist eine mechanische Druckregulierungsventil mit G1/4-Anschluss, vorgesehen zum Einstellen und Stabilisieren des Betriebsdrucks in pneumatischen Systemen im Bereich von 0,2–7,0 bar. Ein integriertes Druckmeßgerät (Ø 40 mm) ermöglicht eine visuelle Ablesung des eingestellten Drucks.
- Brand: Riegler — Produktnummer 656.04.71 (ursprüngliche Ersatzteilreferenznummer 480.22 in der Herstellerdokumentation angegeben).
- MPN: 656.04.71
- GTIN: Nicht angegeben
Funktion und Verwendung
Die Hauptfunktion des Druck regulators besteht darin, den Eingangsdruck von der Versorgung auf einen niedrigeren, einstellbaren Ausgabedruck zu reduzieren und zu stabilisieren, typischerweise zur Verwendung in pneumatischen Werkzeugen, Steuerungssystemen, Spritzmaschinen oder Prüfständen. Die mechanische Reglung sorgt für eine schnelle Reaktion bei Druckverbrauchsänderungen und gleichzeitig konstanten Ausgabedruck innerhalb des einstellbaren Bereichs 0,2–7,0 bar.
Materialwahl und Konstruktionsinformationen
Geräte wie dieses von Riegler sind üblicherweise aus korrosionsbeständigen Materialien für Signal- und Pneumatikumgebungen gefertigt. Das Ventilkörper besteht typischerweise aus Metall (z. B. Messing oder Aluminiumlegierung) mit elastomerischen Dichtungen, um luftdichte Abdichtung und lange Lebensdauer sicherzustellen. Der Druckmesser (Ø 40 mm) ist direkt am Ventil montiert, um eine kompakte Einheit zu bieten, die von Mechanikern bei Aufbau und Fehlersuche leicht ablesbar ist.
Technische Eigenschaften und Vorteile
- Einstellbarer Druckbereich 0,2–7,0 bar für Flexibilität in einer Reihe pneumatischer Anwendungen.
- G1/4-Anschluss (Innengewinde) wird in industriellen Pneumatiksystemen häufig verwendet und macht die Bauteilkomponente kompatibel mit Standardrohren und Fittings.
- Integrierter Druckmesser Ø 40 mm für präzise und schnelle Ablesung ohne separates Messinstrument.
- Robuste mechanische Bauweise reduziert den Bedarf an häufigem Wartungsaufwand bei normalen Betriebsbedingungen.
Kompatibilität und Anwendungshinweise
Die Ventil eignet sich für industrielle und Werkstattumgebungen, in denen G1/4-Anschlüsse verwendet werden. Sie kann zusammen mit gängigen pneumatischen Fittings, Schläuchen und Bauteilen genutzt werden, vorausgesetzt Material- und Temperaturgrenzen werden eingehalten. Bei der Installation sollte eine korrekte Anzugsdrehung der G1/4-Verbindungen sichergestellt und gegebenenfalls notwendige Filter- oder Schmierkomponenten vorgelagert montiert werden, um Verunreinigungen zu verhindern und die Lebensdauer der Dichtungen zu verlängern.
Montage und Wartung
- Mit passenden Dichtungen montieren (z. B. PTFE-Dichtband oder Dichtungen), um Leckagen zu vermeiden.
- Nicht Höchstdruck des Systems überschreiten — obwohl der Ausgabebereich 0,2–7,0 bar beträgt, muss der Eingangsdruck innerhalb der vom Hersteller angegebenen Grenzen liegen.
- Regelmäßig die Ablesung des Druckmessers und die Dichtheit der Verbindungen prüfen. Verschleißteile und Dichtungsringe bei sichtbaren Anzeichen von Leckagen oder verminderter Präzision austauschen.
Bemerkungen
Das Produkt wird als originales Riegler-Teil angegeben (Bezug 480.22 in den Herstellerunterlagen). Die GTIN wird in den bereitgestellten Daten nicht angegeben. Wenn genaue Materialkonfigurationen, Druckbegrenzungen oder Zertifikate für spezifische Anwendungen erforderlich sind, wird empfohlen, die technischen Unterlagen von Riegler zu konsultieren oder den Lieferanten mit der MPN 656.04.71 für Kompatibilitätsinformationen zu kontaktieren.
