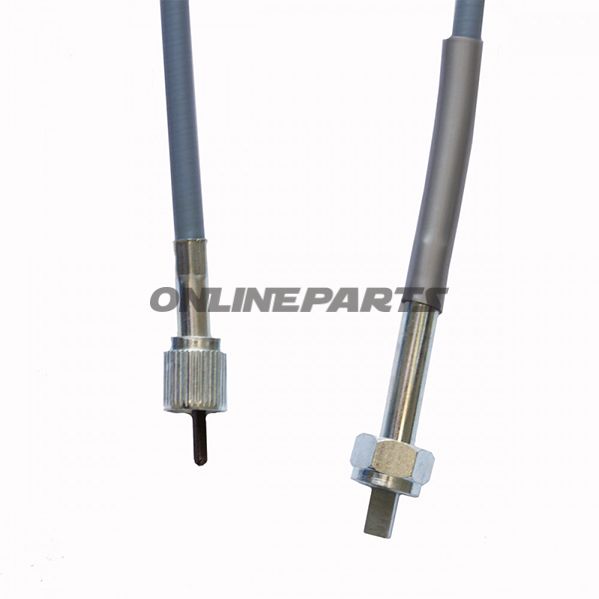

Umdrehungsmesserkabel für mechanische Geschwindigkeits-/Drehzahlmessung
Produkt: Umdrehungsmesserkabel von JMP (MPN: 731.93.95, GTIN: 4043981495577). Die Beschreibung deckt Funktion, Materialien, Anschluss- und Konstruktionsdetails sowie praktische Vorteile durch Variation der Kabellänge ab.
Funktion
- Das Kabel überträgt mechanische Rotation von der Antriebsreihe oder einem Instrumentengetriebe zum Drehzahlmesser (Tacho) oder Geschwindigkeitsmesser. Es besteht aus einem inneren flexiblen Innenkabel (gleitender Zapfen) und einer äußeren Hülle als Halterung und Schutz.
- Die innere Kabelkonstruktion und Endverbindungen sichern eine zuverlässige Drehübertragung ohne elektrische Signalverarbeitung — geeignet für mechanische Messgeräte.
Materialien und Schmierstoffe
- Kabel und Wellen stammen größtenteils aus Europa mit Materialwahl, die Verschleißfestigkeit und Reibungsreduktion priorisiert.
- Innere Komponenten sind mit hochwertigem Silikonöl geschmiert, das den Kraftaufwand bei der Installation reduziert und über Zeit stabil läuft, ohne auszutrocknen.
- Wellen/Wellen gleiten in ein langzeitwirkendes Calciumfett, wodurch Reibung und Verschleiß auf inneren Oberflächen reduziert werden.
Technische Eigenschaften und Anschlüsse
Die wichtigsten Maße und Anschlussmerkmale sind:
- Anschlusstyp: A (beide Enden)
- Anschluss 1, inneres Kabel: 4-kantig 2,6 mm
- Anschluss 1, Größe: M12
- Anschluss 2, inneres Kabel: rechteckig 2,4 × 6,5 mm
- Anschluss 2, Größe: M12
- Länge, äußere Hülle: 612 mm
- Länge, inneres Kabel: 650 mm
Kompatibilität und Längenpolitik
- Der Hersteller hat bestimmte Längen in Stufen von maximal 4,5 cm standardisiert. Das bedeutet, dass einige Kabel bis zu 4,5 cm länger sein können als ein gegebenes Originalteil, um mehrere Varianten mit weniger Lagerartikeln abzudecken.
- Praktische Folge: Mit wenigen Längenvarianten kann ein breiteres Programm abgedeckt werden, beachten Sie jedoch die tatsächliche Montagelänge beim Austausch — prüfen Sie sowohl die Länge der äußeren Hülle als auch des inneren Kabels (jeweils 612 mm bzw. 650 mm).
Praktische Vorteile
- Robuste mechanische Bauweise und Korrosionsschutz, ausgelegt für Werkstattbetrieb und Außeneinsatz.
- Langlebige Schmierstoffe reduzieren den Nachfettungsbedarf im normalen Betrieb.
- Die Kombination aus M12-Anschlüssen und standardisierten Kabelquerschnitten erleichtert die Identifizierung von Montagepunkten und den Austausch vorhandener Kabel ohne Anpassung der Instrumentenkupplungen.
Branding und Identifikation
Das Produkt wird von JMP geliefert und kann anhand der MPN 731.93.95 und GTIN 4043981495577 identifiziert werden. Diese Informationen unterstützen eine korrekte Ersatzteilidentifikation sowie Suche in Lager- und Ersatzteilsystemen.
Anwendungshinweise
- Messen Sie immer den tatsächlichen Montagespalt einschließlich Freiraum vor der Montage, um eine korrekte Passform sicherzustellen.
- Stellen Sie sicher, dass Endstücke und Schraubverbindungen sauber und fest angezogen sind, um Spiel zu vermeiden und eine genaue Ablesung am Instrument zu gewährleisten.
- Bei Wiederverwendung des Kabels oder beim Austausch prüfen Sie das Innenkabel auf Schäden an Spindel und Beschichtung, da Verschleiß ungenaue Messungen verursachen kann.
Wenn Sie weitere technische Daten oder eine Montageanleitung für ein konkretes Fahrzeug benötigen, können die angegebenen JMP-Identifikationsnummern (MPN: 731.93.95, GTIN: 4043981495577) verwendet werden, um Ersatzteil- oder Montagedokumentationen zu finden.
