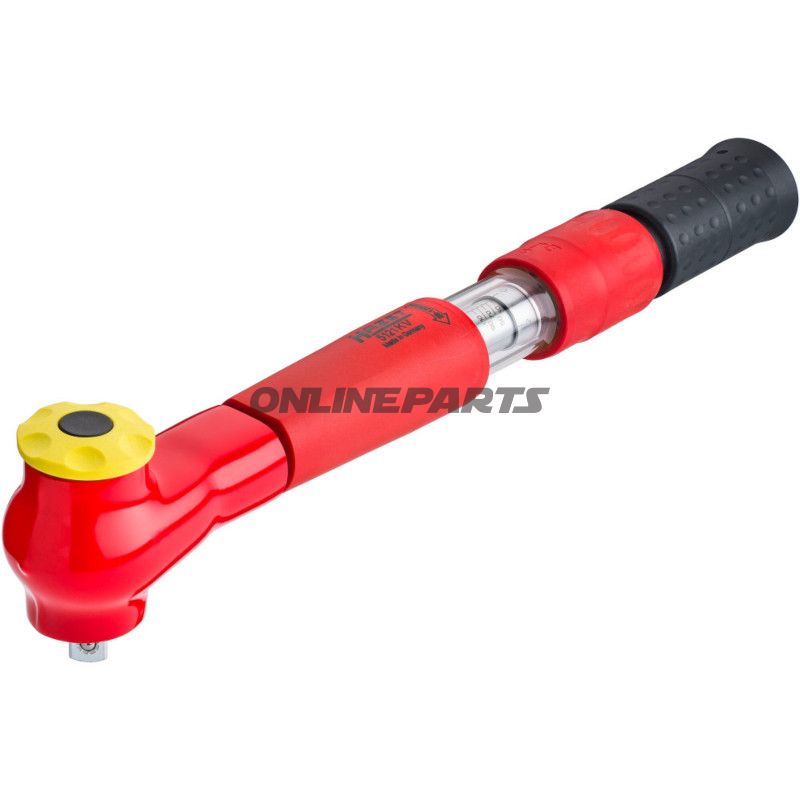

Isoliertes Drehmomentschlüssel 1/2" (20–120 Nm) für Arbeiten an Hybrid- und Elektrofahrzeugen
Hazet Drehmomentschlüssel, Modell MPN 607.00.62 (GTIN 4000896233397), wurde entwickelt für präzise Drehmomentarbeiten an Fahrzeugen mit Hochspannung, einschließlich Hybrid- und Elektrofahrzeugen. Die Funktion des Werkzeugs ist es, ein genau angegebenes Anziehmoment zwischen 20 und 120 Nm mit einer Toleranz von 4 % gemäß geltender Normen aufzubringen, sodass Anziehvorgänge sicher und reproduzierbar durchgeführt werden können.
- Funktion: Der Drehmomentschlüssel misst und quittiert das eingestellte Moment durch einen voreingestellten Auslösmechanismus. Der reversible Zapfen ermöglicht die Verwendung des Werkzeugs sowohl für Rechts- als auch Linkslauf-Anziehungen, ohne die Genauigkeit zu verlieren, was praktisch ist bei Bauteilen, die Drehmoment in beiden Richtungen erfordern.
- Drehmomentsbereich und Genauigkeit: Einstellbarer Drehmomentsbereich 20–120 Nm mit einer Skalenunterteilung von 1,0 Nm und einer spezifizierten Toleranz von 4 % gemäß DIN EN ISO 6789-2:2017 und relevanten IEC/DIN-Normen.
- Normen und Sicherheit: Entwickelt und getestet gemäß DIN EN ISO 6789-2:2017, zusätzlich Bezugnahmen auf IEC 60900:2018 und ISO 1174-1. Das Werkzeug ist mit isolierender Ausführung (VDE-Isolierung) ausgestattet und ist für Arbeiten bis 1000 V klassifiziert, was bei Arbeiten an Hochspannungsbauteilen in modernen Fahrzeugen relevant ist.
- Materialien und Bauweise: Der Drehmomentschlüssel verfügt über ein schlankes, leichtes Design mit Wandstärken und Überlappungen, die optimiert sind, um die Isolationsanforderungen zu erfüllen, ohne unnötiges Volumen. Die mechanische Baugruppe wird in Deutschland hergestellt, was den Fokus auf Präzision und Betriebssicherheit widerspiegelt.
- Anwendungseigenschaften: Zahnanzahl im Ratschengang: 32, was einen Betriebswinkel von 11,25° ergibt. Antriebskraft liegt je nach eingestelltem Drehmoment etwa zwischen 6,0 und 37,4 kg. Die Länge von 420 mm macht das Werkzeug geeignet für Arbeitsbereiche mit begrenztem Platz, ohne die Momentenkontrolle zu beeinträchtigen.
- Haltbarkeit und Wartung: Langzeit-Haltbarkeitstests für Hazet-Serien 5000 und 6000 zeigen, dass Drehmomentschlüssel dieser Art nicht nach dem Gebrauch auf den niedrigsten Skalenwert zurückgesetzt werden müssen, um Kalibrierung und Funktionalität zu erhalten. Es wird jedoch empfohlen, dennoch die Kalibrierungsroutinen des Unternehmens für Nachverfolgbarkeit und Genauigkeit im Laufe der Zeit zu befolgen.
Anwendungsbereiche: Speziell für Arbeiten an Hochspannungsfahrzeugen wie Hybrid- und Elektrofahrzeugen konzipiert, aber auch geeignet für gängige Werkstattarbeiten, wenn ein Moment im Bereich 20–120 Nm erforderlich ist. Die isolierte Bauweise macht ihn relevant für Bauteile, bei denen Kontakt zu spannungsführenden Teilen möglich ist.
Praktische Hinweise: Wird das Werkzeug bei Elektrofahrzeugen verwendet, muss der Benutzer stets die Sicherheitsunterlagen des Herstellers zum Trennen und Entladen des Hochspannungssystems beachten. Obwohl der Drehmomentschlüssel isoliert ist und bis 1000 V getestet wurde, ersetzt er nicht die Anforderung korrekter Arbeitsmethoden und persönlicher Schutzausrüstung bei Arbeiten an Hochspannung.
Identifikation: Das Produkt wird unter Hazet mit MPN 607.00.62 und GTIN 4000896233397 vermarktet, was zur Verifizierung von Modell und Nachverfolgbarkeit in Werkstattmanagementsystemen verwendet werden kann.
