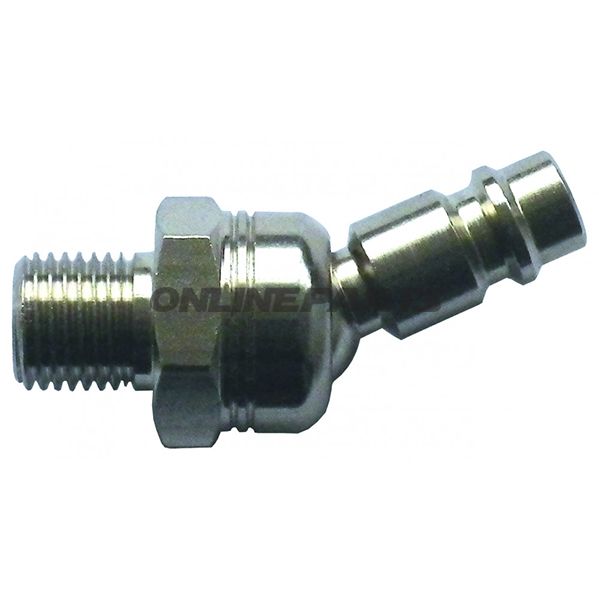

Drehgelenk Stecker Ag 1/4Dn 7.2 Stahl

Drehalterung G 1/4 (DN 7,2) aus Stahl für Pressluftwerkzeug

Produktübersicht: Dieses Drehalterungsteil von EWO (MPN: 656.01.32, GTIN: 4030875112092) ist zum Anschluss von Pressluftwerkzeugen vorgesehen, bei denen Flexibilität sowie Widerstand gegen Bruch, Verkrampfung und Torsion erforderlich sind. Der Stecker verfügt über eine 360°-Drehachse und eine Schwenkbewegung von 30°, was die Belastung von Schläuchen und Verbindungen bei Bewegungen des Werkzeugs oder des Arbeitsstücks reduziert.

Funktion und Anwendung:

• Reduziert mechanische Belastung von Luftschläuchen durch freies Drehen und eine begrenzte Winkelbewegung von 30°.
• Geeignet für pneumatische Werkzeuge mit wiederholten Bewegungen und Stoßbelastungen, z. B. Luftpistolen und Nagelpistolen.
• Kann in jeder Position montiert werden, der Fluss erfolgt in beide Richtungen, was die Installation in engen oder beweglichen Arbeitssituationen erleichtert.

Materialien und Konstruktion:

• Gehäuse, Innenkomponenten und Gewinde sind aus Stahl mit Nickelbeschichtung gefertigt. Die Nickelbeschichtung bietet Korrosionsschutz und eine glatte Oberfläche, die die Reibung bei Rotation reduziert.
• Robuste mechanische Bauweise, ausgelegt, um Knick-, Quetsch- und Verdrehlasten im Normalbetrieb zu widerstehen.

Technische Daten:

• Außengewinde: G 1/4
• Abmessung (Länge): 54,7 mm
• Nomineller Durchfluss: 1.000 Nl/min
• Betriebsdruck: 10 bar (empfohlener Betrieb)
• Maximaler Druck: 25 bar
• Medium- und Umgebungstemperatur: -20 °C bis +80 °C
• Montageposition: frei wählbar
• Flussrichtung: frei wählbar

Praxistipps für Monteure:

• Prüfen Sie, ob das G 1/4-Gewinde zu Ihrem Schnellverschluss oder Ihren Fittings passt; standardmäßige G 1/4-Gewinde wird in vielen pneumatischen Systemen verwendet.
• Bei häufigem Einsatz mit hämmernden Werkzeugen kann sich im Inneren beweglicher Teile Verschleiß einstellen; Inspektion und Wartung wie bei allen rotierenden Verbindungen empfohlen.
• Die Temperaturgrenzen geben die Eignung für übliche Werkstatts- und Baustellenbedingungen an, vermeiden Sie jedoch längere Exposition über 80 °C oder korrosive Medien ohne zusätzlichen Schutz.

Identifikation: Hersteller EWO ist angegeben, zusammen mit der Artikelnummer (MPN 656.01.32) und Barcode/GTIN 4030875112092, damit die Komponente leicht mit Ersatzteillisten und Beschaffungssystemen abgeglichen werden kann.

Fazit: Das EWO-Drehalterungssteckteil G 1/4 (DN 7,2) ist eine mechanisch solide Lösung für Pressluftinstallationen, bei der Rotation und begrenzte Winkelbewegung Lasten von Schläuchen und Steckverbindungen entkoppeln sollen. Die Materialwahl und die Betriebsparameter machen es geeignet für übliche pneumatische Arbeitsaufgaben unter den gegebenen Druck- und Temperaturbedingungen.
