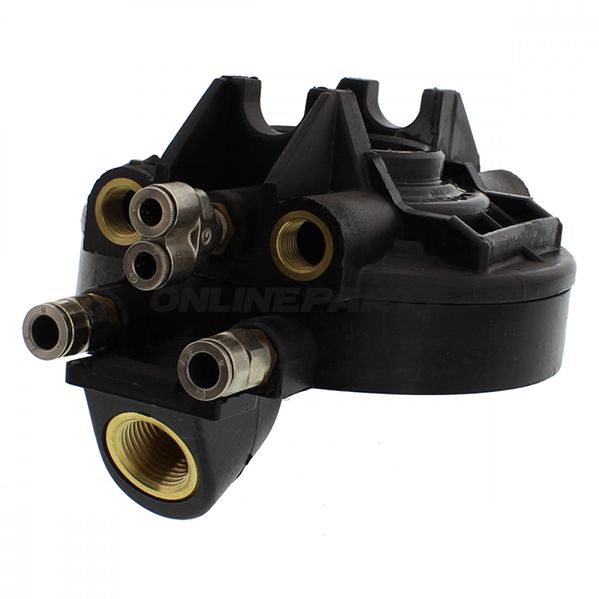

Drehanschluss Monty 2300Komplett

Drehverbindung für Monty 2300 – Komplettset zur Luftzufuhr

Diese Drehverbindung (Rotationsverbindung) ist eine komplette Einheit, vorgesehen für Monty 2300 Systeme und wird als Original Hofmann-Komponente geliefert. Das Produkt ist identifizierbar mit MPN 677.01.36 und GTIN 8054081083683 (Artikelnummer 4025004 / EAA0370G05A).

Funktion

• Die primäre Funktion der Drehverbindung besteht darin, eine kontinuierliche Rotation zwischen zwei Komponenten zu ermöglichen, während Druckluft sicher und stabil durch die Verbindung geführt wird. Sie ist so ausgelegt, Verwicklungen von Luftleitungen zu verhindern und eine konstante Luftzufuhr während der Rotation sicherzustellen.
• Anwendungsbereich typischerweise in Reifenservice- und Lenk-/Felgenmontageausrüstung, wo Werkzeuge oder drehbare Module sowohl freie Rotation als auch Luftzufuhr benötigen.

Materialien und Bauweise

• Konstruktion: Das Gehäuse und die tragenden Teile bestehen aus Kunststoff. Die Materialwahl sorgt für geringes Gewicht und Korrosionsbeständigkeit im Vergleich zu unbehandelten Metallen.
• Dichtungen und innere Kanäle sind so ausgelegt, dass sie gängigen Werkstattbedingungen standhalten; das Kunststoffgehäuse schützt interne Komponenten vor Staub und Feuchtigkeit.
• Farbe: Schwarz, Standard für Monty/Hofmann-Originalteile, erleichtert die Identifikation in Werkstattumgebungen.

Anschlüsse und Abmessungen

• Anschlüsse: 4 x 6 mm Druckluftanschluss und 2 x 8 mm Druckluftanschluss. Die Kombination ermöglicht die Versorgung mehrerer Luftkanäle zu verschiedenen Werkzeugen oder Kreisläufen von einer Drehverbindung aus.
• Innen Ø (Ø innen): 49 mm. Diese Öffnung beherbergt die inneren Kanäle und Montageflächen.
• Außen Ø (Ø außen): 140 mm. Gibt den benötigten Platzbedarf der fertigen Einheit bei Montage auf Antriebs- oder Tragflächen an.

Kompatibilität und Montage

• Das Produkt ist als komplette Originalkomponente für Monty 2300-Einheiten (Hofmann) angegeben. Überprüfen Sie MPN 677.01.36 oder GTIN 8054081083683 in der Maschinersatzteilliste vor dem Kauf, um genaue Kompatibilität sicherzustellen.
• Bei der Montage ist Standardwerkzeug für Monty/Hofmann-Einheiten zu verwenden. Befolgen Sie die Herstellervorgaben für Drehmoment und Dichtheitsprüfung, um Leckagen zu vermeiden.

Technische Vorteile und Überlegungen

• Kunststoffgehäuse reduziert Korrosionsprobleme und erleichtert die Handhabung während des Service.
• Mehrere Luftanschlüsse (4×6 mm + 2×8 mm) bieten Flexibilität bei der Verteilung von Druckluft auf verschiedene Funktionen, ohne zusätzliche Adapter zu benötigen.
• Standardisierte Abmessungen (Innen Ø 49 mm, Außen Ø 140 mm) machen die Einheit für einen direkten Austausch in kompatiblen Monty 2300-Modulen geeignet.
• Als Original-Hofmann-Teil wird erwartet, dass Materialauswahl und Toleranzen den fabriksgemäßen Einheiten entsprechen, was den Austausch im Service vereinfacht.

Identifikation

• MPN: 677.01.36
• GTIN: 8054081083683
• Artikelnummer / Herstellerbezeichnung: 4025004 / EAA0370G05A

Hinweis

Die Beschreibung spiegelt die technischen Daten der Hofmann-Originalkomponente wider. Bei Unsicherheit bezüglich Passform oder spezifischer Montageanforderungen an Ihre Einheit wird empfohlen, die Maschinensersatzteilliste zu prüfen oder technische Dokumentation für Monty 2300 vor der Installation zu konsultieren.
