Doppelsteckdose USB-A USB-C PD MAX 3A für Einbau

Doppel-Einbaudose USB: USB-A und USB-C PD (max 3 A) für 12/24 V Installation

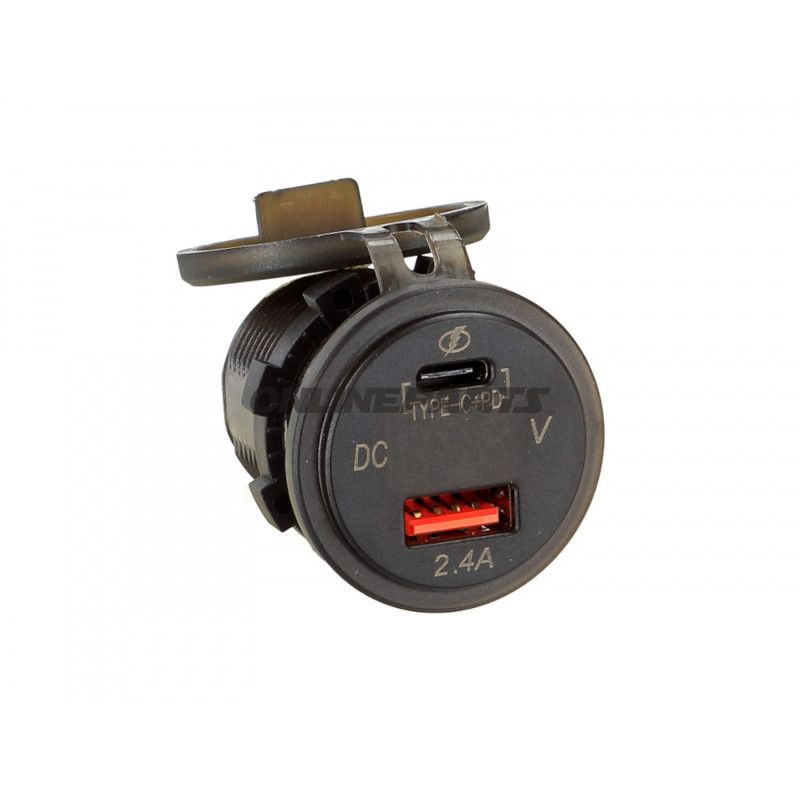

Produktbeschreibung: Diese in eine Schalttafel integrierbare USB-Buchsenleiste von ACV (MPN: 194.08.66, GTIN: 4026724318036) kombiniert einen klassischen USB-A-Ausgang und einen neueren USB-C-Ausgang mit Strommanagement über Power Delivery (PD). Die Einheit ist für eine permanente Montage in Instrumententafeln oder anderen festen Installationen in Autos, Lastwagen, Wohnmobilen und Wohnwagen vorgesehen, in denen eine 12 V- oder 24 V-Versorgung verfügbar ist.

Funktion und Anwendung:

• Bietet zwei gleichzeitige Ladenausgänge: einen USB-C- und einen USB-A-Ausgang, sodass moderne Geräte (Smartphones, Tablets, Laptops mit USB-C) sowie ältere USB-A-Kabel angeschlossen werden können.
• Unterstützt PD-Technologie (Power Delivery) und enthält eine integrierte Schaltung, die den Strombedarf des angeschlossenen Geräts automatisch erkennt, um eine effiziente und optimierte Aufladung zu gewährleisten.
• Für den Einsatz in Fahrzeugen mit 12 V- oder 24 V-Batteriesystemen konzipiert — das Gerät wird direkt an die Zündversorgung (switched power) im elektrischen System des Fahrzeugs angeschlossen.

Technische Eigenschaften:

• Ausgangsport: 1 × USB-C, 1 × USB-A.
• Eingangsspannung: 12 V / 24 V DC (Anschluss an die zündungsbefeuerte Versorgung).
• Lade-Ströme und Leistung (angegeben): DC 5 V = 3100 mA; DC 7 V = 2004 mA; DC 9 V = 200 mA; DC 12 V = 1500 mA. Hinweis: PD-Steuerung kann die Leistungsaufteilung je nach Bedarf des Geräts ändern.
• Material: Gehäuse aus PA66 (Polyamid) — gewählt für mechanische Stabilität und Hitzebeständigkeit bei fahrzeugbezogenen Temperatureinflüssen.
• Integriertes Voltmeter mit weiß beleuchtetem Display, das die Fahrzeugspannung anzeigt und eine schnelle Kontrolle des Batteriezustands ermöglicht.

Materialauswahl und Haltbarkeit:

Das Gehäuse besteht aus PA66, einem technischen Polyamid mit guter Schlagfestigkeit und Wärmebeständigkeit, wodurch es sich für Montagen in Fahrzeugen eignet, in denen Temperaturänderungen und Vibrationen auftreten. Die elektronischen Komponenten umfassen eine schützende integrierte Schaltung (IC) für automatische Geräteerkennung und Optimierung des Ladevorgangs. Dies reduziert das Risiko einer Überlastung und gewährleistet Kompatibilität mit vielen modernen mobilen Geräten.

Montage und elektrische Anschlussmöglichkeiten:

• Für das Einbauen in Blenden konzipiert — Schnittmaße und Montageschelle sollten vor der Montage überprüft werden (Abmessungen gemäß technischer Zeichnung des Herstellers, die bei der Installation konsultiert werden sollten).
• Direkt an das zündungssteuerte Bussystem der 12/24 V-Versorgung anschließen, um sicherzustellen, dass das Gerät nur Strom liefert, wenn das Fahrzeug eingeschaltet ist, mit geeigneter Sicherung im Versorgungszweig.
• Bei Installationen in professionellen Umgebungen korrekte Kabelquerschnitte verwenden und geeignete Sicherungen einsetzen, um den elektrischen Standards des Fahrzeugs gerecht zu werden.

Kompatibilität und praktische Hinweise:

• Kompatibel mit Smartphones, Tablets und vielen Laptops, die das Laden über USB-A oder USB-C unterstützen. Die Leistungsaufteilung hängt vom Ladestromprotokoll des angeschlossenen Geräts ab.
• Die PD-Funktion sorgt für höhere Effizienz bei USB-C-Geräten, während der USB-A-Port Standard-USB-Ladung liefert. Eine gleichzeitige Nutzung beider Ports kann die Gesamtsleistung abhängig von den Anforderungen teilen.
• ACV-Marke und MPN 194.08.66 sowie GTIN 4026724318036 dienen der Identifikation bei Ersatzteilen und der Dokumentation bei Montage oder Wartung.

Fazit: Die doppelte USB-Steckdosenleiste von ACV ist eine praktische Wahl für eingebauten Ladevorgang in Fahrzeugen, bei der sowohl USB-A- als auch USB-C-Geräte angeschlossen werden sollen. Die Materialwahl aus PA66 und die integrierte PD-Steuerung machen das Gerät für den professionellen Einsatz in Fahrzeugumgebungen geeignet, vorausgesetzt eine fachgerechte Installation und Sicherung.
