Doppelsteckdose Power USB Deckel/Montageplatte M+S

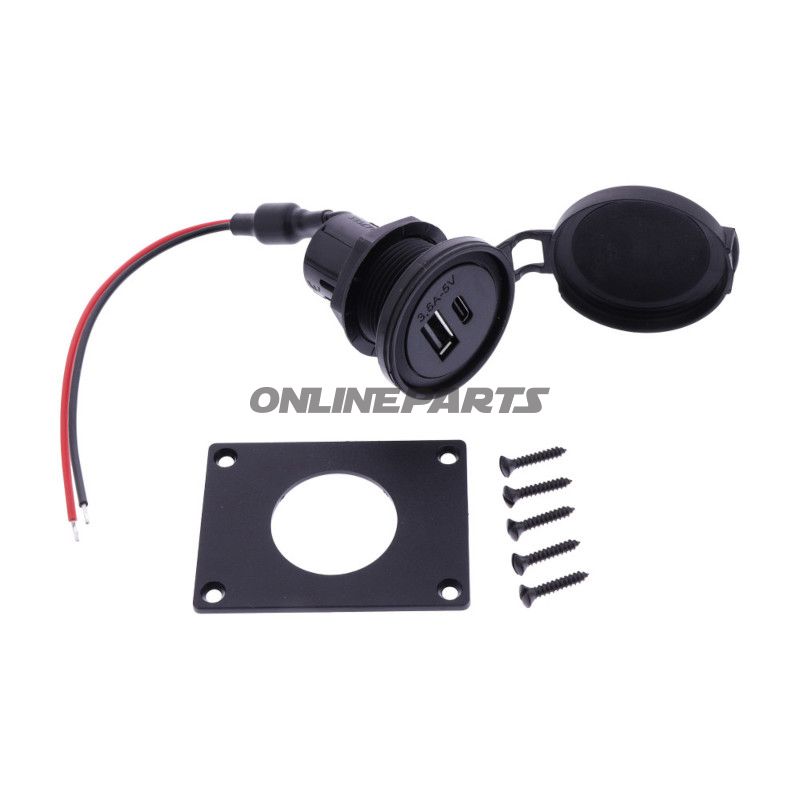

Doppelsteckdosen Power USB mit Abdeckung und Montagesplatte zur Einbauinstallation

Produkt: Doppelsteckdose Power USB zur Einbauinstallation in Panel oder Armaturenbrett. Brand: M+S. Modellnummer (MPN): 706.05.80. GTIN: 4024951502327.

Funktion

• Eine eingebaute Doppel-USB-Steckdosenkombination mit einer USB-C- und USB-A-Verbindung, ausgelegt für gleichzeitiges Laden von zwei mobilen Geräten (z. B. Mobiltelefone, Navigationsgeräte, Kameras, MP3-Player, Tablets).
• Liefert eine Gesamtladeströmung von bis zu 3,6 A und eine stabile 5 V-Ausgabe, was schnelleres Laden im Vergleich zu älteren USB-Ports mit geringer Leistung ermöglicht.
• Gummideckel (spritzwassergeschützter Deckel) schützt das Steckmodul vor Spritzwasser und Schmutz, wenn es nicht verwendet wird.
• Montageplatte ermöglicht eine saubere und sichere Installation von einer Seite des Paneels aus, was die Montage in Armaturenbrettern und Bedienfeldern vereinfacht.

Technische Daten und Abmessungen

• Versorgungsspannung: 8–34 V DC
• Ausgangsspannung: 5 V DC gesamt
• Gesamtausgangsstrom: 3,6 A (3600 mA)
• Kabellänge: 15 cm
• Außenmaße des Steckmoduls: Durchmesser (D) 27,8 mm, Länge (L) 38 mm
• Erforderliches Montageloch: 28 mm
• Abmessungen der Montagesplatte: Breite 60 mm, Höhe 45 mm
• Spritzwasserschutz mit geschlossenem Deckel: IP54
• Gehäusematerial: ABS-Kunststoff

Materialauswahl und Eigenschaften

• Das Gehäuse besteht aus ABS, einem thermo-plastischen Werkstoff, der gute Schlagfestigkeit und Beständigkeit gegen übliche mechanische Einwirkungen und Wärme aus der Umgebung bietet.
• Der Gummideckel sorgt für eine dichte Abdichtung bei inaktiven Steckern und reduziert das Eindringen von Staub und Wassertropfen ( IP54 bei geschlossenem Deckel ). Dies ist relevant in Fahrzeugen und Outdoor-Anwendungen, wo Feuchtigkeit und Schmutz auftreten können.
• Elektrische Kontakte und USB-Ports sind in standardisierten Typen (USB-A und USB-C) ausgeführt, um Kompatibilität mit gängigen Kabeln und Geräten sicherzustellen.

Kompatibilität und Anwendung

• Geeignet für die Montage in Motorrädern, Wohnmobilen, Booten, Nutzfahrzeugen und anderen Fahrzeugen sowie stationären Paneelen, wenn eine 8–34 V-Stromversorgung verfügbar ist.
• Passt in ein 28 mm Montage Loch; die Montageplatte wird verwendet, um eine saubere Optik und eine einfache Montage von der Vorderseite des Paneels aus zu ermöglichen.
• Auslegt, um zwei Geräte gleichzeitig zu laden; es ist zu beachten, dass die Summenverteilung dazu führen kann, dass jeder Port nicht immer maximale Leistung bei gleichzeitiger Nutzung liefert.

Hinweise zur Montage und Betrieb

• Stellen Sie eine korrekte Polbindung zur 8–34 V-Quelle sicher und verwenden Sie eine geeignete Sicherung im Kabelbaum gemäß den Anforderungen des Fahrzeugs oder der Anlage.
• Der IP54-Schutz gilt bei geschlossenem Deckel; im offenen Zustand sind die Ports dem Wasser und Schmutz ausgesetzt, sodass die Position entsprechend berücksichtigt werden sollte.
• ABS-Gehäuse und Gummideckel erfordern keinerlei besondere Wartung außer regelmäßiger Reinigung und visueller Kontrolle der Dichtungen und Kontakte.

Identifikation: Das Produkt wird von M+S unter MPN 706.05.80 angeboten und kann in Lieferanten- und Ersatzteillisten mit GTIN 4024951502327 identifiziert werden.
