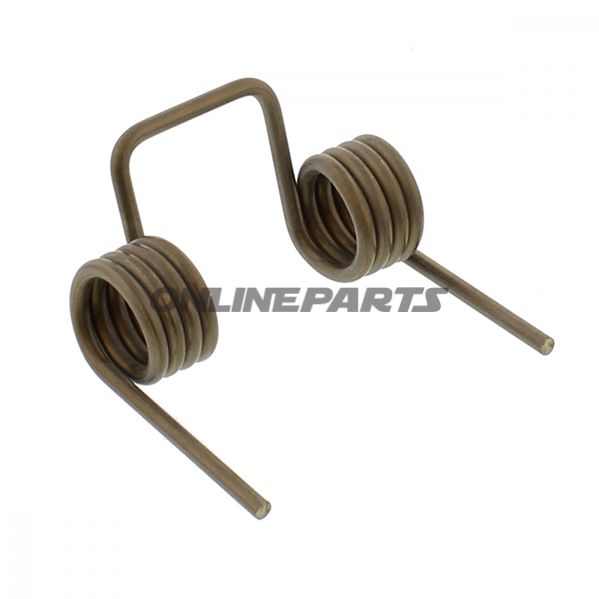

Doppelte Torsionsfeder für Einfahrrampe — Nussbaum JUMBO
Produktübersicht: Diese doppelte Beinfeder (doppelte Torsionsfeder) ist für das Befestigungsset zwischen Einfahrrampe und Hebeplattform bei Nussbaum JUMBO/NT-Hebeauflagen vorgesehen. Das Produkt wird von Nussbaum geliefert und ist identifiziert mit MPN 652.02.96 und GTIN 4062154013202.
Funktion: Die Feder fungiert als mechanische Verbindung und Momentenquelle im Scharnierbereich zwischen Rampe und Hebeplattform. Sie sorgt dafür, dass die Rampe die notwendige Gegenwirkung bei Bewegungen besitzt, hilft, die Rampe in der richtigen Position während des Betriebs zu halten, und übernimmt teilweise die Belastung, die beim Heben und Senken entsteht. Die Zweibein-Konstruktion verteilt die Last besser als eine einbeinige Feder und reduziert lokale Abnutzung am Montagespunkt.
- Anwendungsbereich: Befestigungsset für Einfahrrampen auf Nussbaum JUMBO / Walnut Jumbo NT Modelle (passt zu Modellen ab 03.07.2006).
- Primäre Funktion: Torsionsmoment am Scharnier, Positionsstabilisierung und Lastverteilung.
Material und Abmessungen: Die Feder besteht aus Stahl mit einer Materialdicke von 3 mm. Die angegebenen Außenmaße betragen 61 x 46 x 33 mm (L x B x H). Das Stahlmaterial wurde aufgrund seiner Kombination aus hoher Zugfestigkeit und Verschleißfestigkeit gewählt, was in Anwendungen mit wiederholten Bewegungen und hoher mechanischer Belastung relevant ist. Oberflächenbehandlung ist in den gelieferten Daten nicht spezifiziert; beachten Sie, dass Korrosionsschutz (z. B. Verzinkung oder Lackierung) je nach Installationsumgebung erforderlich sein kann.
Kompatibilität und Montage: Das Produkt ist für Nussbaum JUMBO / Walnut Jumbo NT-Hebeplattformen ab dem 03.07.2006 vorgesehen. Beim Austausch sollten Sie MPN (652.02.96) und GTIN (4062154013202) mit dem vorhandenen Bauteil vergleichen, um eine korrekte Passung sicherzustellen. Der Montagespunkt erfordert Freiraum für Torsion; prüfen Sie, dass Befestigungsset und Achsen nicht verzogen sind und dass nach der Montage eine korrekte Vorspannung besteht.
Technische Überlegungen:
- Stahlfedern können sich im Laufe der Zeit durch wiederholte Zyklen verändern — prüfen Sie auf dauerhafte Verformung oder Ermüdungsrisse bei Serviceintervallen.
- Sorgen Sie für korrekte Ausrichtung bei der Montage, um ungleichmäßige Belastung von Federn und Achsen zu vermeiden.
- Wenn die Umgebung feucht oder salzhaltig ist (z. B. Straßenseeluft), wird Korrosionsschutz oder Austausch durch ein geeigneteres Oberflächenbehandeltes Teil empfohlen.
Herstellerangaben: Nussbaum wird als Hersteller/Marke angegeben. Verwenden Sie GTIN 4062154013202 und MPN 652.02.96 bei Bestellung oder bei Anfragen technischer Zeichnungen, um eine eindeutige Identifikation sicherzustellen.
Hinweise: Die Daten beschreiben eine einzelne Komponente und geben keine Stückzahl in der Verpackung an. Prüfen Sie beim Kauf, ob die benötigten Schrauben, Achsen oder Unterlegscheiben im spezifischen Montagesatz enthalten sind, da diese oft separat gehandhabt werden.
