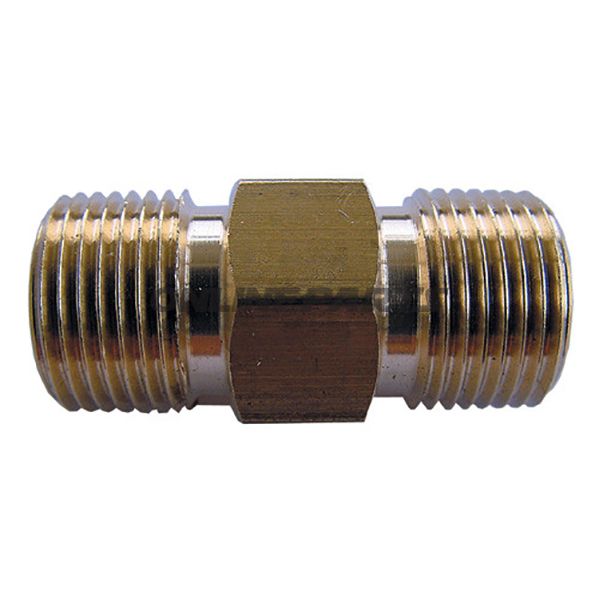

Doppelnippel 3/8-3/8

Doppelnippel G 3/8 – Verbindung von Druckluft- und Schweißausrüstung

Produkt: Doppelnippel 3/8-3/8 von EWO (MPN: 656.08.25, GTIN: 4030875000580). Dieser Doppelnippel wird verwendet, um Bauteile mit zylindrischem Außengewinde G 3/8 zu verbinden, in Druckluftanlagen sowie in Schweiß-/Gastechnischen Installationen.

Funktion

• Nippel mit zwei Außengewinden G 3/8, ausgelegt zur direkten Verbindung zweier Innengewinde oder als Übergangsstück zwischen Rohren/Armaturen in Druckluftsystemen und Ähnlichem.
• Sichert mechanische Verbindung und Dichtung zwischen Bauteilen, wenn eine korrekte Dichtung (z. B. Gewindeband oder Gewindepaste) gemäß gültiger Praxis angewendet wird.

Dimensionen und Schlüsselweite

• Gewinde: G 3/8 x G 3/8 (zylindrisches Außengewinde).
• Länge 1: 37,0 mm (eine Seite des Nippels).
• Länge 2: 13,5 mm (andere Seite).
• Außendurchmesser (Ø): 13,5 mm.
• Nussweite: 17 mm (geeigneter Schraubenschlüssel/Maulschlüssel).

Material und Eigenschaften

• Material: Standardausführung für diesen Nippel-Typ ist Metall (typisch Messing oder Stahl) mit bearbeitetem zylindrischem Gewinde. Materialwahl bietet gute mechanische Festigkeit und Verschleißfestigkeit bei üblichen Anwendungen in Druckluft- und Schweißinfrastrukturen. (Prüfen Sie das Produktetikett oder Lieferantenangaben für genaue Legierung oder Oberflächenbehandlung bei spezifischen Anwendungen.)
• Gewindetyp: Zylindrisch (BSP/G), was bedeutet, dass Dichtmethoden wie PTFE-Gewindeband oder Gewindepaste normalerweise verwendet werden, um eine gasdichte Verbindung zu erreichen.
• Oberfläche: Maschinengenarbeite für präzisen Sitz und einfache Montage mit Nussweite 17 mm.

Anwendungsbereiche und Kompatibilität

• Geeignet für Drucklufthandinstallationen, Kompressoranlagen, Filter-/Reglerkupplungen sowie bestimmte Schweiß- und Gasinstallationen, in denen G 3/8-Gewinde verwendet wird.
• Passt zu Bauteilen mit innenliegenden zylindrischen G 3/8-Gewinden. Bei Unsicherheit über Gewindetyp oder Toleranzen sollten Sie die Kennzeichnung vorhandener Komponenten prüfen oder das Gewindeprofil messen.

Praktische Überlegungen bei der Montage

• Verwenden Sie geeignete Dichtmittel (PTFE-Gewindeband oder Gewindepaste) am zylindrischen Gewinde, um Leckagen zu vermeiden; vermeiden Sie Überdrehen, um Gewinde und Dichtmaterial zu schützen.
• Benutzen Sie 17 mm Maulschlüssel für das korrekte Anziehen. Befolgen Sie aktuelle Empfehlungen Ihres Systems oder des Herstellers der gesamten Ausrüstung, um Beschädigungen zu vermeiden.
• Überprüfen Sie Material- und Druckgrenzen in Bezug auf das Medium (Luft, Inertgas usw.) und den Betriebsdruck in Ihrer Installation.

Identifikation

DiesesTeil wird vom Hersteller EWO unter der Artikelnummer (MPN) 656.08.25 und dem globalen Handelscode GTIN 4030875000580 gekennzeichnet. Die Informationen können für Beschaffung, Ersatzteilidentifikation und Dokumentation in Wartungs- und Beschaffungssystemen verwendet werden.

Hinweis: Falls Sie eine Bestätigung des Materials (z. B. Messing vs. Stahl) oder eine Oberflächenbehandlung für besondere Umgebungen (korrosive Umgebungen, Lebensmittelbereich usw.) benötigen, wird empfohlen, technische Datenblätter zu prüfen oder den Lieferanten direkt zu kontaktieren.
