Doppelnippel 1/4-3/8

Doppelte Gewinde-Nippel 1/4" – 3/8" für Druckluft- und Schweißtechnik

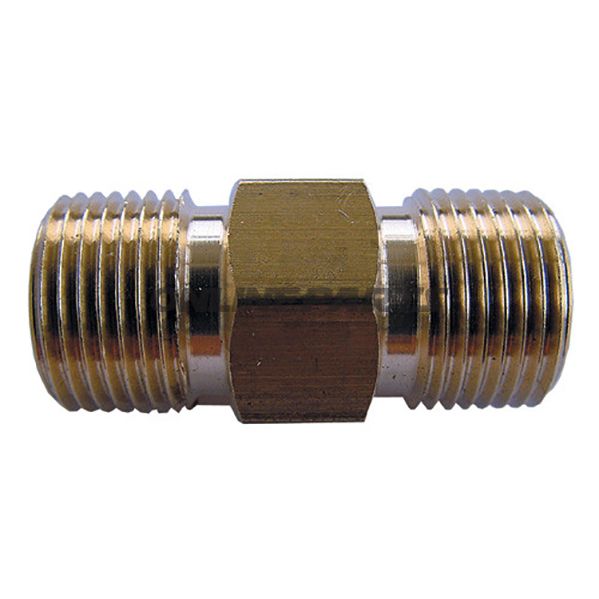

Produktübersicht: Dieser doppelte Gewinde-Nippel von EWO (MPN: 656.08.17, GTIN: 4030875000610) ist dafür ausgelegt, Bauteile im Bereich Druckluftaufbereitung und Schweißen zu verbinden. Der Nippel besitzt zwei verschiedene, zylindrische Außen-Gewinde in den Größen G 3/8 und G 1/4, wodurch er sich als Übergangsstück zwischen Anschlüssen mit diesen Standards eignet.

• Funktion: Verbindet zwei Bauteile oder Schläuche mit unterschiedlicher Gewindegröße (G 3/8 ↔ G 1/4) und ermöglicht eine dichte, mechanische Verbindung in luft- und gasführenden Installationen.
• Gewinde: G 3/8 x G 1/4, zylindrisches Außen-Gewinde (Parallelgewinde), verwendet in vielen industriellen Luft- und Schweißsystemen.
• Abmessungen: Länge 1 (für 3/8): 36,0 mm; Länge 2 (für 1/4): 13,5 mm; Außendurchmesser: 12,0 mm; Schlüsselweite: 17 mm.
• Identifikation: Marke: EWO; MPN: 656.08.17; GTIN: 4030875000610.

Material und Eigenschaften: Die Produktdatenbank gibt kein explizites Material an, aber diese Art Nippel wird typischerweise aus Messinglegierung oder Stahl gefertigt, abhängig von Anforderungen an Korrosionsbeständigkeit und mechanische Festigkeit. Zylindrisches (paralleles) Gewinde bedeutet, dass eine Dichtung normalerweise mit Dichtmittel oder einer Dichtung bei Einsatz in Luft- oder Gasleitungen hergestellt wird. Die Schlüsselweite von 17 mm ermöglicht einen standardmäßigen Griff zum Ansetzen mit Inbusschlüssel oder Ratsche.

Anwendung und Kompatibilität: Der Nippel ist für professionelle Nutzung in Systemen der Druckluftaufbereitung, Montage pneumatischer Komponenten und in der Schweißtechnik vorgesehen, wo zwei verschiedene G-Gewindegrößen verbunden werden sollen. Für korrekte und sichere Installation sollten Materialwahl, Betriebsdruck und Dichtungsmethode dem jeweiligen System entsprechen. Bei Anwendung in Gas- oder Druckluftsystemen werden geeignete Dichtmittel oder Dichtungen für Parallelgewinde (G-Gewinde) empfohlen, um Leckagen zu vermeiden.

Installationshinweise:

• Reinigen Sie die Gewinde von Schmutz und altem Dichtmittel vor dem Zusammenbau.
• Verwenden Sie geeignetes Dichtmittel oder PTFE-Tape am Parallelgewinde; vermeiden Sie Überdosierung, damit Dichtmaterial nicht das System verstopft.
• Anziehen mit dem passenden Drehmoment entsprechend dem Bauteilmaterial, um Verbiegen oder Beschädigung der Gewinde zu vermeiden.
• Nach dem Anziehen auf Leckagen mit geeignetem Leckspray oder Seifenlösung prüfen.

Konstruktive Vorteile: Die kompakte Länge und die standardmäßige Schlüsselweite erleichtern die Montage in engen Installationen. Die Kombination von zwei unterschiedlichen G-Gewindegrößen im selben Bauteil reduziert den Bedarf an weiteren Adaptern im System und bietet eine mechanisch robuste Verbindung zwischen Bauteilen mit mismATCHierten Anschlüssen.

Wenn Sie weitere technische Daten benötigen (Materialdefinition, maximaler Betriebsdruck oder Oberflächenbehandlung), können Sie die Anforderungen angeben, damit sie anhand von EWO's Produktdokumentation oder technischen Datenblatt verifiziert werden können.
