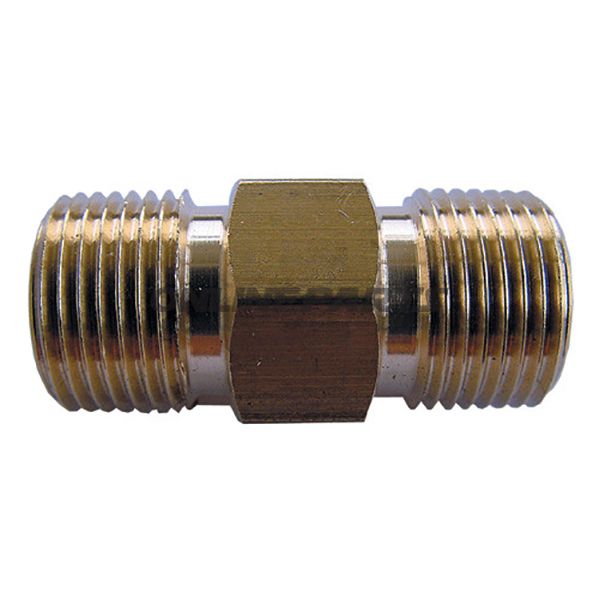

Doppelnippel 1/4-1/4

Doppelte Schnellkupplung G 1/4 x G 1/4 zum Anschluss von Druckluft- und Schweißausrüstung

Produkt: EWO doppelte Schnellkupplung mit zylindrischem Außengewinde, MPN 656.08.09, GTIN 4030875000573. Die Schnellkupplung wird zum direkten Verbinden von Komponenten im Bereich Druckluftaufbereitung und Schweißtechnik oder ähnlichen Anwendungen verwendet, bei denen zwei männliche oder weibliche Anschlüsse mit G 1/4-Gewinde verbunden werden sollen.

• Gewinde: G 1/4 x G 1/4 (zylindrisch)
• Länge 1: 34,0 mm
• Länge 2: 12,0 mm
• Außendurchmesser: 12,0 mm
• Schlüsselebene (Schlüsselweite): 14 mm
• Marke: EWO
• MPN: 656.08.09
• GTIN: 4030875000573

Funktion: Die primäre Funktion der doppelten Schnellkupplung besteht darin, eine dicht schließende mechanische und dichte Verbindung zwischen zwei Komponenten mit G 1/4-Gewinde ohne Verwendung flexibler Schläuche herzustellen. Die kurze und kompakte Form macht sie geeignet für integrierte Lösungen, Verteilrohre oder Montagen in beengten Räumen, in denen eine direkte Gewindeverbindung bevorzugt wird.

Material und Eigenschaften: Produktdaten geben zylindrisches Gewinde und Abmessungen an; EWO-Komponenten in dieser Ausführung werden typischerweise aus Messing oder rostfreiem Stahl gefertigt, abhängig von Varianten. Die Materialwahl bietet gute mechanische Festigkeit und Korrosionsbeständigkeit unter normalen Druckluft- und Schweißumgebungen. Die Schlüsselweite von 14 mm ermöglicht die Montage mit üblichem Handwerkzeug und gewährleistet eine korrekte Kraftübertragung ohne unnötige Beschädigung des Bauteils.

Technische Anwendung und Kompatibilität: Die Schnellkupplung ist kompatibel mit Standard-G 1/4-Gewinde-Komponenten (zylindrisch), die häufig an Fittings, Ventilen, Sensoren und Zubehör für Druckluftsysteme und Schweißausrüstung verwendet werden. Wird sie in Systeme mit Dichtungsanforderungen eingebaut, wird geeignete Dichtung empfohlen (z. B. PTFE-Dichtband oder Gewindedichtmittel), abhängig vom Medium und den Anforderungen an Leckkontrolle. Prüfen Sie das Material- und Druckklassifikationsprofil der spezifischen Variante vom Hersteller, wenn die Schnellkupplung in korrosiven Umgebungen oder bei erhöhten Betriebstemperaturen eingesetzt wird.

Praktische Hinweise:

• Die Maße (34,0 mm und 12,0 mm) geben jeweils die eine bzw. andere Gewinde-/Einsatztiefe an, was bei Planung der Montage und des Freiraums relevant ist.
• Da dies eine direkte Gewindeverbindung ist, muss das korrekte Anzugsdrehmoment verwendet werden, um Verklemmungen oder Überdrehen zu vermeiden, insbesondere bei Messingbauteilen.
• Stellen Sie sicher, dass die gewählte Variante (Material) für die chemische und thermische Belastung der Anwendung geeignet ist.

Identifikation: Das Produkt wird unter der EWO-Marke geführt und kann anhand der MPN 656.08.09 oder GTIN 4030875000573 bei Bestellungen oder Anfragen bei Ersatzteillieferanten identifiziert werden. Diese Codes helfen, einen korrekten Austausch in bestehenden Installationen und bei Wartungsaufgaben sicherzustellen.
