Double-Flanging-Werkzeug für Bremsschläuche und Metallrohre (Hazet 606.21.86)
Produkt und Anwendung: Dieses Double-Flanging-Werkzeug von Hazet (MPN 606.21.86, GTIN 4000896013890) ist ein professionelles Set zur Herstellung offener (F) und doppelter (E) Flächen sowie 90°- und 180°-Beading auf Metallrohren. Das Werkzeug ist für Metallrohre und -leitungen mit Wandstärken von 0,7 mm und 1,0 mm ausgelegt und verarbeitet sowohl gewalzte als auch gezogene Rohre (z. B. Bundy-Rohre). Es ist nicht geeignet für lackierte Bremsschläuche.
Funktion: Das Set führt zwei primäre Operationen aus:
- Beading/Walzen (180°) und normale 90°-Flans nach DIN 74234, um dichte, formstabile Verbindungen zu Anschlüssen zu schaffen.
- Offene und Doppel-Flans zum mechanischen Verbinden von Rohrenden mit korrekten Abmessungen und Kanten-Geometrie, damit sie zu Standardverbindungen passen.
Der Einsatz richtet sich an Mechaniker und Werkstätten, die standardisierte Rohrenden schnell und mit gleichbleibender Qualität reproduzieren müssen.
Material und Konstruktion: Das Set besteht aus einem speziell gegossenen Metallgehäuse, lackierter Oberfläche und Spezialstahlkomponenten, wobei einige Teile poliert oder brüniert sind, um Verschleißfestigkeit und Korrosionsbeständigkeit zu verbessern. Die Backen sind aufgehängt und austauschbar, was es ermöglicht, verschlissene Teile zu warten oder zu ersetzen, ohne das gesamte Werkzeug auszutauschen. Die Gesamtmaße und die Verpackung befinden sich in einer Metallbox (ca. 290 x 173 x 50 mm), die die Komponenten bei Lagerung und Transport schützt.

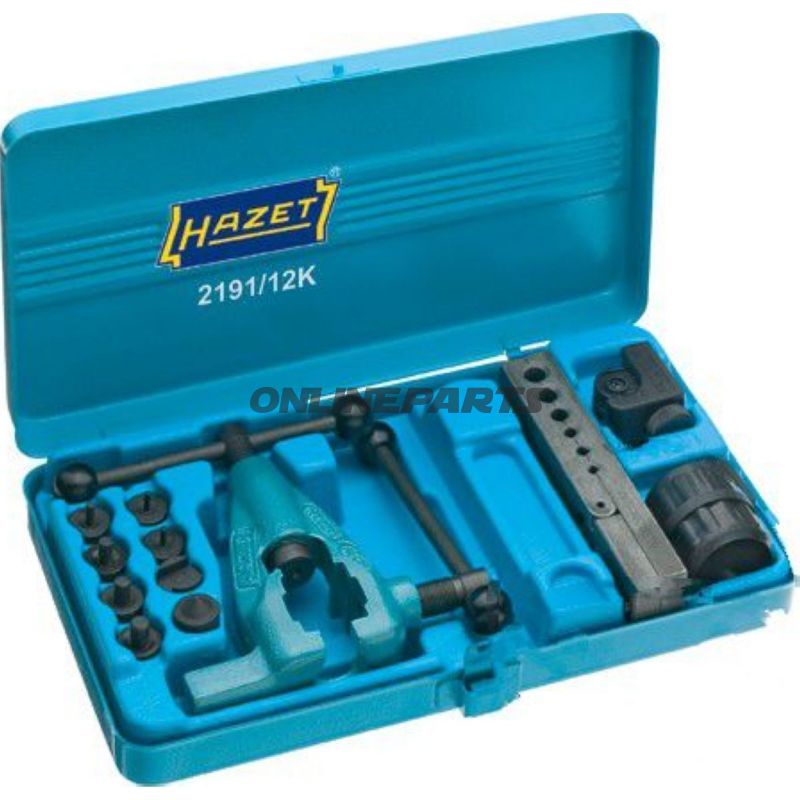

Inhalt des Sets: Die Komponenten des Sets werden zusammen in der Metallbox geliefert und decken die am häufigsten verwendeten Teile zum Flanschen von Rohren in den angegebenen Wanddicken ab:
- Grundwerkzeug (Basiseinheit) mit Montageoptionen für verschiedene Druckstücke
- 1 Spanneinheit (austauschbar, aufgehängt)
- 1 Rohrschneider/Abkutter
- 1 Rohrfräser/Werkzeug zur Vorbereitung der Rohrenden
- Standardteil zur Kalibrierung und Referenz
- Druckstücke für Durchmesser von 4,75 mm bis 10,00 mm
- Ein Druckstück für 90°-Flans
Hinweis: Die Liste beschreibt die im Set enthaltenen Teile – eventuelle zusätzliche Druckstücke oder Ersatzteile müssen separat bestellt werden.
Technische Vorteile und Verwendungshinweise:
- Spezialstahl und polierte Kontaktflächen ermöglichen eine gleichmäßige Verformung des Rohrendes und verringern das Risiko von Rissen oder Unebenheiten.
- Austauschbare Backen/Minikomponenten erleichtern Wartung und verlängern die Funktionsdauer des Werkzeugs bei professioneller Nutzung.
- Die Geometrie des Sets und die Druckstücke decken die gängigen Durchmesser für Brems- und Kraftstoffleitungen in Autos und Motorrädern ab (innerhalb der angegebenen Wandstärke), was die Kompatibilität mit Standard-Verbindungen nach DIN sicherstellt.
- Nicht geeignet für plastik- oder gummibeschichtete Rohre; nur auf Metallrohren mit den spezifizierten Wandstärken verwenden.
Kompatibilität und Anwendungsbereich: Das Set ist für professionelle Werkstätten und Mechaniker konzipiert, die mit hydraulischen Rohren, Bremsleitungen (ohne Kunststoffbeschichtung), Kraftstoffleitungen und weiteren Metallrohren im Auto- und Motorradservice arbeiten. Befolgen Sie die Herstelleranweisungen bezüglich Rohrdurchmesser, Wandstärke und Arbeitsablauf, um korrekte Flans gemäß DIN 74234 zu erzielen.
Identifikation: Das Produkt wird unter der Marke Hazet, Modellnummer 606.21.86 (MPN), verkauft und kann über GTIN 4000896013890 verfolgt werden. Diese Informationen können bei der Bestellung von Ersatzteilen oder bei der Suche nach technischen Daten beim Lieferanten genutzt werden.
Wartung: Reinigen und schmieren Sie bewegliche Teile nach jedem Arbeitstag, prüfen Sie Backen und Druckstücke auf Verschleiß und lagern Sie das Werkzeug trocken in der mitgelieferten Metallbox, um Korrosion zu minimieren.
