DMS-Geber für Lastwagen (D1007) – Spannungsmesswandler für AHS ECPU-Rollenbremstest

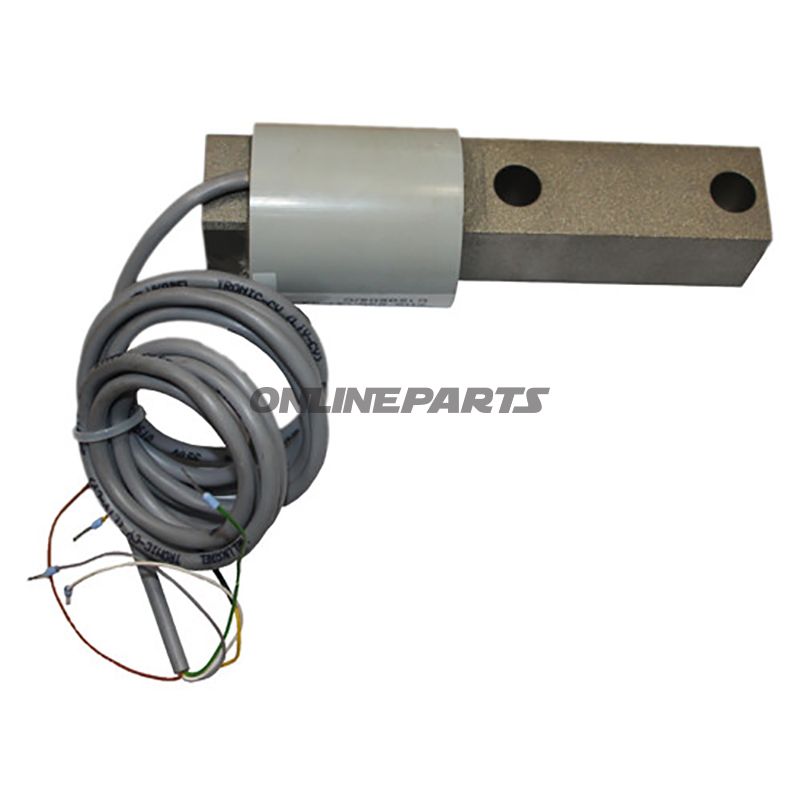

Produktname: DMS-Geber Lastwagen D1007 (MPN: 651.11.90)
Dieser DMS-Geber (Deformationsmesssensor/Strain-Gauge-Sensor) ist als Spannungsmesswandler für den Einsatz an AHS-Rollenbremstestern der ECPU-Serie für Lastwagen entwickelt worden. Die Einheit wandelt mechanische Belastung in der Prüfanordnung in ein elektrisches Signal um, das vom ECPU-Steuerungssystem der AHS-Rollenbremsprüfgeräte gelesen und verarbeitet werden kann.
- Funktion: Erfasst Deformation/Verformung an Prüflingen und liefert ein proportionales elektrisches Spannungssignal an das ECPU-Bremstest-System. Die Genauigkeit und Stabilität des Signals ist entscheidend für korrekte Bremsmessungen und Kalibrierung bei Rollenbremsprüfungen.
- Anwendung: Speziell ausgelegt für die AHS Truck Rollentestmaschine ECPU-Serie. Typischerweise am relevanten Messarm oder Belastungspunkt in der Prüfstelle montiert.
- Kompatibilität: Passt zur AHS LKW-Rollenbremsprüfbank ECPU-Serie (AHS Truck Rollentestmaschine ECPU).
Materialauswahl und Eigenschaften
Der DMS-Geber ist so konstruiert, dass stabile elektrische Verbindung und mechanische Haftung an dem zu messenden Bauteil priorisiert werden. Das empfindliche Sensorelement (Strain-Gauge) ist typischerweise an einer Metallbasis gebunden, die eine gute Übertragung der Verformung vom Testobjekt auf das maßtechnische Element sicherstellt. Kabel- und Steckverbindungen sind auf galvanische Stabilität und Robustheit in einer Werkstattumgebung ausgelegt, in der Vibrationen und Temperaturschwankungen auftreten.
Es sind keine aggressiven Aussagen zur Lebensdauer angegeben, aber die Auslegung richtet sich an den Einsatz in einer professionellen Testumgebung, in der reproduzierbare Messungen und Betriebssicherheit wesentlich sind.
Technische Vorteile und Betriebserwägungen
- Direkte Kompatibilität mit ECPU-Steuereinheiten von AHS bedeutet weniger Anpassungen bei der Installation.
- Strain-Gauge-Technik liefert ein lineares und empfindliches Messsignal, geeignet für dynamische und statische Bremsprüfungen.
- Robuste Bauweise reduziert den Bedarf an häufigen Ersatzteilen in einer Werkstattumgebung, aber korrekte Handhabung und Montage sind notwendig, um Kalibrierung und Genauigkeit zu erhalten.
- Beim Austausch ist die Verwendung der MPN (651.11.90) sicherzustellen, um Kompatibilität mit bestehenden AHS ECPU-Systemen zu gewährleisten.
Installation und Wartung
An dem spezifizierten Einsatzort in der Rollbremsprüfmechanik montieren. Sicherstellen, dass die Oberfläche sauber und frei von Lack/ Korrosion vor der Montage ist, um eine optimale Übertragung der Verformung zu gewährleisten. Stecker- und Kabelverbindungen regelmäßig auf Oxidation oder mechanischen Verschleiß prüfen. Nach dem Austausch Funktionsprüfung und ggf. Kalibrierung gemäß AHS-Verfahren empfehlen.
Identifikation
Die Bezeichnung D1007 und die herstellerseitige Ersatzteilbezeichnung (MPN: 651.11.90) sind bei Bestellungen oder Anfragen nach technischer Dokumentation hilfreich. Für dieses Produkt liegt kein GTIN vor.
