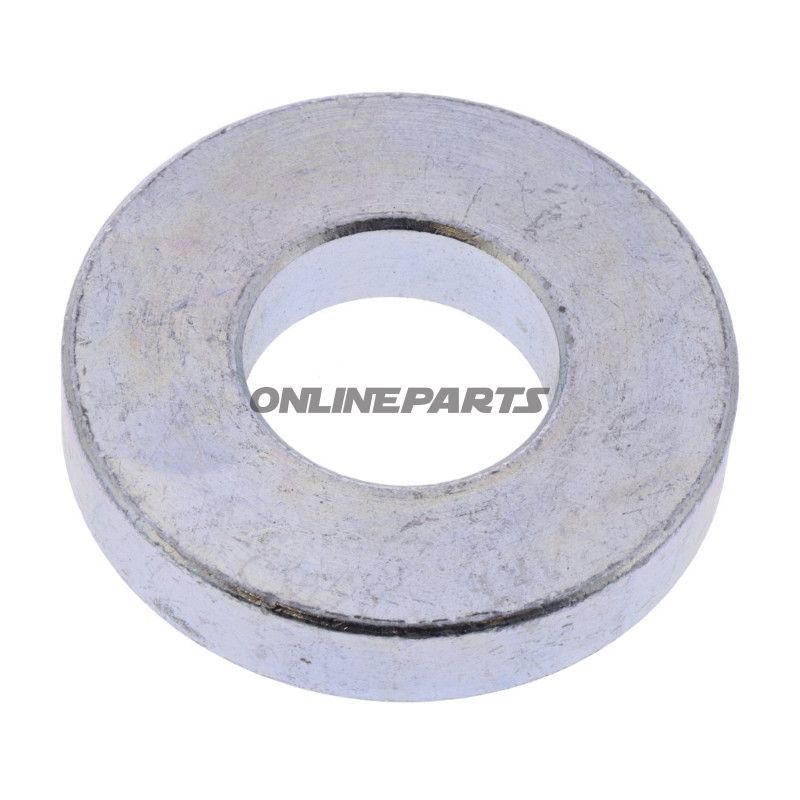

Abstandshülse / Spacer für Zylinder — JMP zu Fox DS 3000 H
Diese Abstand- oder Spacerhülse von JMP ist für den Einsatz im Fuß-/Stufenauflage (Stufenrast) an Fox DS 3000 H-Federungskomponenten konzipiert. Das Produkt wird unter der Original-Ersatzteilnummer von JMP geliefert und ist darauf ausgelegt, eine korrekte Positionierung und Auflage zwischen den beweglichen Teilen im Bereich Federung und Rahmen sicherzustellen.
- Marke: JMP (Original-Ersatzteil)
- MPN: 652.30.16
- GTIN: Nicht angegeben
Funktion
Die Abstandshülse fungiert als tragende und steuernde Stange zwischen dem Zylinder und dem umliegenden Chassis/Montagehalter im Fox DS 3000 H-Assembly. Sie sorgt für eine präzise axiale Positionierung, verringert den direkten Metall-zu-Metall-Kontakt und hilft, Lasten gleichmäßig zu verteilen, wodurch Verschleiß an Achse und Bohrflächen reduziert wird und das korrekte Passungsspiel in der Baugruppe erhalten bleibt.
Maße und Geometrie
Die relevanten Abmessungen, die bei der Prüfung der Kompatibilität und Toleranzen wichtig sind, sind:
- Außendurchmesser: 64 mm
- Innendurchmesser: 30 mm
- Breite / Dicke: 13,7 mm
Material und Eigenschaften
Obwohl das Material in den Produktdaten nicht explizit angegeben ist, werden Abstandshülsen dieser Art üblicherweise aus gehärtetem Stahl oder rostfreiem Stahl gefertigt, um die notwendige dimensionale Stabilität und Verschleißfestigkeit unter zyklischen Belastungen zu erreichen. Die Wahl des Stahls sorgt für gute Druckfestigkeit und lange Lebensdauer an Befestigungspunkten, wo Lasten und Vibrationen auftreten. Oberflächenbehandlungen (z. B. Nitrierung oder Korrosionsschutzaufbringung) können verwendet werden, um Reibung zu reduzieren und Korrosion zu verhindern; ggf. visuell prüfen oder JMP kontaktieren, falls eine bestimmte Beschichtung kritisch für Ihre Arbeit ist.
Kompatibilität
Diese Hülse ist für Fox DS 3000 H Stufen-/Zylinder-Anordnungen spezifiziert und erscheint als originales JMP-Teil (3B1-001700-0). Vor dem Einbau sollte der Mechaniker die angegebenen Durchmesser mit der aktuellen Komponente vergleichen, da kleine Toleranzunterschiede Passung und Funktion beeinflussen können. Verwenden Sie keine Hülse mit abgenutzter oder verzogener Oberfläche — eine korrekte Passung ist entscheidend, um unbeabsichtigtes Spiel und erhöhte Belastung benachbarter Teile zu vermeiden.
Technische Anwendung und Wartung
Beim Montieren muss das Teil plan auf der Bohrfläche sitzen; prüfen, ob der Innendurchmesser dem Achsmaß entspricht, um eine korrekte Dreh- oder Gleitfunktion sicherzustellen. Geringe Mengen geeignetes Schmiermittel können verwendet werden, falls das Design dies verlangt, aber vermeiden Sie Überflutung, da dies Schmutz anziehen kann. Bei der Inspektion auf Anzeichen von Kratzern, Ovalität oder Korrosion prüfen. Die Hülse ersetzen bei sichtbarer Verformung oder klaren Verschleißzeichen.
Identifikation
Dieses Abstandshülse ist in der Dokumentation als JMP MPN 652.30.16 gekennzeichnet und mit der JMP-Originalnummer 3B1-001700-0 für Fox DS 3000 H-Anwendungen verbunden. Da GTIN in den empfangenen Daten nicht angegeben wurde, wird empfohlen, MPN und JMP-Marke bei Bestellung oder Abfrage beim Lieferanten zu verwenden, um das korrekte Ersatzteil sicherzustellen.
Wenn Sie eine Bestätigung des Materials, der Oberflächenbehandlung oder der Maßhaltigkeit (z. B. H7/h6) benötigen, können diese Informationen direkt von JMP oder über eine maßhaltige technische Zeichnung vor der endgültigen Montage eingeholt werden.
